Внешняя молниезащита состоит из нескольких видов элементов:
молниеприёмник - элемент, "принимающий" на себя молнию.
Традиционный молниеприёмник - это вертикальный заостренный штырь, направленный в небо и имеющий определённую высоту, расчитываемую так, чтобы защищаемые здания располагались под ним.
Конструкцию такого вида обычно называют "молниеприёмник - мачта". Он крепится на стену/фасад здания или на дымоход/воздуховод с помощью специальных держателей.
активный молниеприёмник - основной задачей такого молниеприемника является, при возникновении опасной грозовой деятельности, "искусственно" принять на себя и безопасно отвести в грунт ток молнии, опережая ее "естественное" развитие и обеспечивая тем самым защиту многократно большей территории, в сравнении с традиционными методами.
токоотводы - элементы, передающие молниевый ток от молниеприёмника к заземляющему устройству.
Токоотводы располагаются на крыше и стенах здания определенным образом, "спускаясь" к земле. Они имеют достаточную толщину, чтобы выдерживать сильный нагрев при передачи токов очень больших величин.
зажимы - крепежные элементы, предназначенные для фиксации токоотводов к поверхности.
Счетчики разрядов молнии - устройства, предназначенные для регистрации проходящих разрядов молнии по токоотводу.
Элементы молниезащиты ZANDZ и GALMAR
Предлагаем Вам качественные и эстетичные продукты для монтажа внешней молниезащиты:
- молниеприёмники из нержавеющей стали
- молниеприёмники большой высоты из оцинкованной стали в комплекте с закладными под фундамент
- молниеприёмники на трех бетонных основаниях из оцинкованной стали
- вспомогательные элементы для монтажа молниеприемников - зажимы, держатели и фундаменты
- токоотводы из омеднённой стали
- зажимы из меди, нержавеющей стали и стали с плотным двойным покрытием - из цинка и порошковой краски
ZANDZ Молниеприёмник стержневой
(пр. Россия
)
Традиционный стержневой молниеприёмник в виде мачты с острым наконечником.
Изготовлен полностью из нержавеющей стали.
| Артикулы | ZZ-201-003 | ZZ-201-004 | ZZ-201-005 |
|---|---|---|---|
| Высота: | 3 м | 4 м | 5 м |
| Диаметр: | 38 мм | 38 мм | 38 мм |
| Толщина стенки: | 2 мм | 2 мм | 2 мм |
| Вес: | 5 кг | 7 кг | 9 кг |

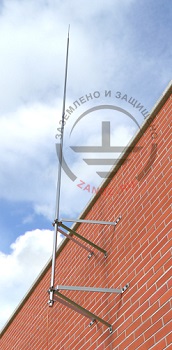

ZANDZ Молниеприёмник стержневой 7-8 метров
(пр. Россия )
Традиционный стержневой молниеприёмник ZANDZ в виде заостренной мачты высотой 7 и 8 метров.
Изготовлен полностью из нержавеющей стали.
Крепления к стене включены в комплект поставки.
| Артикулы | ZZ-201-006-3 | ZZ-201-007-3 | ZZ-201-008-3 |
|---|---|---|---|
| Высота: | 6 м | 7 м | 8 м |
| Диаметр: | 38 мм | 42,4 мм | 42,4 мм |
| Толщина стенки: | 2 мм | 2 мм | 2 мм |
| Креплений в комплекте: | 2 шт | 2 шт | 2 шт |

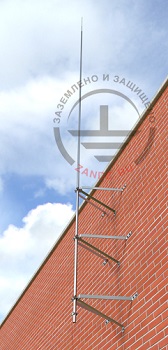

ZANDZ Молниеприёмник стержневой 10 метров
(пр. Россия )
Традиционный стержневой молниеприёмник ZANDZ в виде заостренной мачты высотой 10 метров.
Изготовлен полностью из нержавеющей стали.
Крепления к стене включены в комплект поставки.
| ZZ-201-010-3 | |
| Высота: | 10 м |
| Диаметр молниеприёмника: | 42,4 мм |
| Толщина стенки: | 2 мм |
| Креплений в комплекте: | 2 шт. |
Молниеприёмник вертикальный (молниеприёмник-мачта)
Традиционный вертикальный молниеприёмник в виде мачты с острым наконечником.
Изготовлен полностью из нержавеющей стали.
ZANDZ Молниеприёмник вертикальный 16-20 метров
(пр. Россия )
Классические отдельностоящие молниеотводы ZANDZ высотой от 16 до 20 м.
В комплект поставки входят:
- секционный молниеприемник из граненой оцинкованной стали, 16, 18 или 20 метров высотой;
- закладные элементы под фундамент.
| Артикулы | ZZ-201-016 | ZZ-201-018 | ZZ-201-020 |
|---|---|---|---|
| Высота (H): | 16 м | 18 м | 20 м |
| Материал корпуса: | Листовая сталь | Листовая сталь | Листовая сталь |
| Нижний диаметр (D): | 195 мм | 195 мм | 300 мм |
| Диаметр опорного фланца (A): | 400 мм | 400 мм | 500 мм |
| Межцентровое расстояние отверстий (B): | 300 мм | 300 мм | 400 мм |
| Покрытие : | Горячий цинк | Горячий цинк | Горячий цинк |
| Ветровой район установки: | I-III | I-III | I-III |
ZANDZ Молниеприёмник вертикальный 25-35 метров
(пр. Россия )
Классические отдельностоящие молниеотводы ZANDZ высотой 25 и 35 м.
В комплект поставки входят:
- секционный молниеприемник из граненой оцинкованной стали, 25 или 35 метров высотой;
- закладные элементы под фундамент.
| Артикулы | ZZ-201-025 | ZZ-201-035 |
|---|---|---|
| Высота (H): | 25 м | 35 м |
| Материал корпуса: | Листовая сталь | Листовая сталь |
| Покрытие : | Горячий цинк | Горячий цинк |
| Ветровой район установки: | I-III | I-III |
Молниеприемник-мачта на трех бетонных основаниях, одноступенчатая тросовая поддержка
Традиционный вертикальный молниеприёмник в виде заостренной мачты высотой от 3,5 до 5 метров.
Устанавливается на три бетонные основания и фиксируется при помощи одноступенчатой тросовой поддержки.
Изготовлен из оцинкованной стали.
Молниеприемник-мачта на бетонном основании
Традиционный вертикальный молниеприёмник в виде заостренной мачты высотой от 1,5 до 4 метров.
Изготовлен из оцинкованной стали.
Мачта устанавливается на бетонное основание.
Молниеприемник-мачта для крепления к вертикальным поверхностям
Традиционный вертикальный молниеприёмник в виде заостренной мачты высотой от 1,5 до 3 метров.
Устанавливается на вертикальные поверхности при помощи анкерных болтов.
ZANDZ Молниеприёмник вертикальный 8-14 метров
(пр. Россия )
Классические отдельностоящие молниеотводы ZANDZ высотой от 8 до 14 м.
В комплект поставки входят:
- основание из граненой оцинкованной стали, 6, 8, 10 или 12 метров высотой;
- молниеприемный заостренный стержень из оцинкованной стали, 2 метра высотой;
- крепежные элементы для фиксации молниеприемного стержня на опоре;
- закладные элементы под фундамент.
| Артикулы | ZZ-201-008 | ZZ-201-010 | ZZ-201-012 | ZZ-201-014 |
|---|---|---|---|---|
| Общая высота: | 8 м | 10 м | 12 м | 14 м |
| Высота основания (H): | 6000 мм (6 м) |
8000 мм (8 м) |
10000 мм (10 м) |
12000 мм (12 м) |
| Высота молниеприёмной части (L): | 2000 мм (2 м) |
2000 мм (2 м) |
2000 мм (2 м) |
2000 мм (2 м) |
| Толщина стенки молниеприёмника: | 3-4 мм | 3-4 мм | 3-4 мм | 3-4 мм |
| Размер фланца K: | 280х280 мм | 280х280 мм | 280х280 мм | 310х310 мм |
| Расстояние K1 | 200 мм | 200 мм | 200 мм | 250 мм |
| Диаметр отверстий d: | 22 мм | 25,5 мм | 26 мм | 26 мм |
| Вес: | 70 кг | 90 кг | 133 кг | 173 кг |
Молниеприемник-мачта на трех бетонных основаниях, двухступенчатая тросовая поддержка
Традиционный вертикальный молниеприёмник в виде заостренной мачты высотой от 5,5 до 6,5 метров.
Устанавливается на три бетонные основания и фиксируется при помощи двухступенчатой тросовой поддержки.
Молниеприемник-мачта на трех бетонных основаниях, трехступенчатая тросовая поддержка
Традиционный вертикальный молниеприёмник в виде заостренной мачты высотой от 7,0 до 8,0 метров.
Устанавливается на три бетонные основания и фиксируется при помощи трехступенчатой тросовой поддержки.
Изготовлен из оцинкованной стали.
ZANDZ Крепление для молниеприёмника стержневого ZZ-201-004 к стене
(пр. Россия )
Крепление позволяет установить стержневой молниеприёмник (мачту) на стене / фасаде здания.
| Артикулы | ZZ-203-001 |
|---|---|
| Для молниеприёмников: | GZZ-201-003 ZZ-201-004 ZZ-201-005 |
| Ширина "лап": | 700 мм (0,7 м) |
| Высота "лап": | 400 мм (0,4 м) |
| Расстояние до стены: | 600 мм (0,6 м) |
ZANDZ Зажим к молниеприёмнику стержневому для токоотводов
(пр. Россия )
Зажим позволяет подсоединить проволочный токоотвод диаметром 8 мм к стержневому молниеприёмнику. Изготовлен из нержавеющей стали.
| Артикулы | ZZ-202-001 | ZZ-202-002 |
|---|---|---|
| Для молниеприёмников: | ZZ-201-003, ZZ-201-004, ZZ-201-005 |
ZZ-201-007-3, ZZ-201-008-3, ZZ-201-010-3 |
| Диаметр токоотвода: | 8 мм | 8 мм |
| Вес: | 0,2 кг | 0,43 кг |
| Длина: | 62 мм | 70 мм |
| Ширина: | 30 мм | 40 мм |
| Высота (с учётом болта): | 100 мм | 100 мм |
Держатель позволяет прикрепить вертикальный молниеприёмник (мачту) к стене / фасаду здания.
| Артикул | GL-21201 |
| Для молниеприёмников: | GL-21101G GL-21102G GL-21103G GL-21104G GL-21105G |
| Ширина "лап": | 700 мм (0,7 м) |
| Высота "лап": | 400 мм (0,4 м) |
| Расстояние до стены: | 600 мм (0,6 м) |
Зажим позволяет подсоединить проволочный токоотвод диаметром 8 мм к молниеприёмнику-мачте
GL-21101G / GL-21102G / GL-21103G / GL-21104G / GL-21105G.
ZANDZ Крепление для молниеприёмника стержневого ZZ-201-004 к дымоходу
(пр. Россия )
Крепление позволяет установить стержневой молниеприёмник (мачту) на дымоходе / воздуховоде.
| Артикулы | ZZ-203-002 |
|---|---|
| Для молниеприёмников: | ZZ-201-003 ZZ-201-004 ZZ-201-005 |
| Ширина "лап": | 515 мм (0,515 м) |
| Высота "лап": | 190 мм (0,19 м) |
| Расстояние до стены: | 190 мм (0,19 м) |

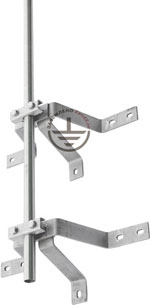

Держатель для молниеприёмника - мачты GL-21101G / GL-21102G / GL-21103G / GL-21104G к дымоходу
Держатель позволяет прикрепить вертикальный молниеприёмник (мачту) к дымоходу / воздуховоду.
| Артикулы | GL-21202 |
|---|---|
| Для молниеприёмников: | GL-21101G GL-21102G GL-21103G GL-21104G |
| Ширина "лап": | 400 мм (0,4 м) |
| Высота "лап": | 300 мм (0,3 м) |
| Расстояние до стены: | 400 мм (0,4 м) |
Подложка защитная под бетонное основание
Подложка предназначена для защиты кровли при монтаже на нее молниеприемных мачт на бетонных основаниях
Активный молниеприемник
Активный молниеприемник GALACTIVE
Активные молниеприемники GALACTIVE с опережающей стримерной эмиссией представлены в двух исполнениях:
1. GALACTIVE 1 (артикул GL-20015) - имеет в своем составе два электрода излучения;
2. GALACTIVE 2 (артикул GL-20016) - имеет в своем составе три электрода излучения, обеспечивает большую в сравнении с GALACTIVE 1 зону защиты.
Молниеприемники GALACTIVE 1 и 2 полностью автономны и не требуют подключения к какому-либо источнику питания.
Устройство активируется только в случае приближения грозового фронта при наличии реального риска возникновения разряда молнии.
| GL-20016 | |
| Вес: | 2,9 кг |
| Диаметр: | 200 мм |
| Высота: | 320 мм |
Токоотвод
Проволока омедненная стальная (D 8 мм / S 50 мм²)
Проволока применяется в качестве токоотвода или сетчатого молниеприёмника.
Качество и внешний вид чистой меди - по меньшей цене!
| ZZ-11149 | |
| Вес 1 метра: | 0,41 кг |
| Диаметр: | 8 мм |
Зажим на плоскую кровлю
Зажим на плоскую крышу для токоотвода
(пластик, бетон)
Зажим - держатель позволяет быстро закрепить проволочный токоотвод диаметром 8 мм на плоской крыше.
Зажим на водосточную трубу
Зажим - хомут на водосточную трубу для токоотвода (луженная медь)
Зажим - хомут позволяет быстро прикрепить проволочный токоотвод диаметром 8-10 мм к водосточной трубе диаметром от 50 до 350 мм.
Зажимы различны по материалу исполнения элементов. Доступны исполнения с медной или медной луженой лентой, нержавеющей, луженой латунной или латунной стяжкой. Зажимы укомплектованы винтом под отвертку.
| ZZ-11514 | GL-11514 | GL-11514N | GL-11515 | GL-11515B | GL-11513N | |
| Диаметр токоотвода: | 8-10 мм | 8-10 мм | 8-10 мм | 8-10 мм | 8-10 мм | 8-10 мм |
| Диаметр водосточной трубы: | 50 - 160 мм | 50 - 200 мм | 50 - 200 мм | 50 - 350 мм | 50 - 350 мм | 50 - 200 мм |
| Вес: | 0,1 кг | 0,076 кг | 0,076 кг | 0,102 кг | 0,102 кг | 0,076 кг |
| Высота (с учётом крепления): | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Диаметр упаковки: | 120-140 мм | 120-140 мм | 120-140 мм | 120-140 мм | 120-140 мм | 120-140 мм |
| Длина ленты: | 550 мм | 550 мм | 550 мм | 1250 мм | 1250 мм | 550 мм |
| Ширина ленты: | 23 мм | 23 мм | 23 мм | 23 мм | 23 мм | 23 мм |
| Материал исполнения ленты: | Нержавеющая сталь | Луженая медь | Луженая медь | Луженая медь | Луженая медь | Медь |
| Материал исполнения стяжки: | Нержавеющая сталь | Луженая медь | Нержавеющая сталь | Луженая латунь | Латунь | Нержавеющая сталь |

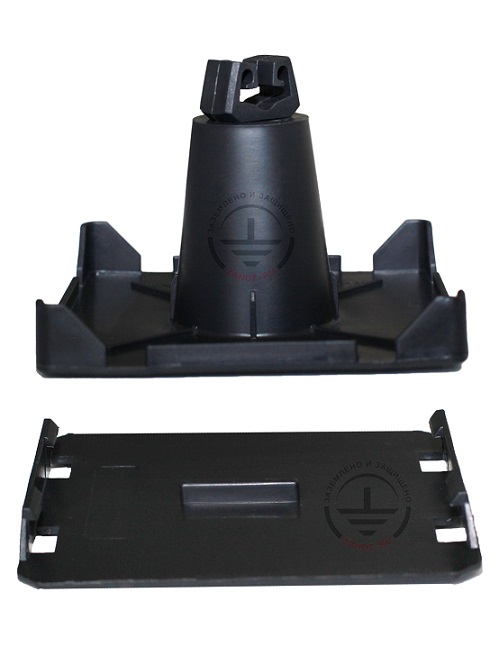

Зажим на плоскую кровлю (для приклеивания)
Держатель на плоскую кровлю для токоотвода
(D8 мм; для приклеивания; пластик)
Зажим - держатель позволяет быстро закрепить проволочный токоотвод диаметром 8 мм как на плоской, так и на скатной кровле (максимальный угол наклона - 10о).
| GL-11706 | |
| Диаметр токоотвода: | 8 мм |
| Вес: | 0,1 кг |
| Длина: | 102 мм |
| Ширина: | 102 мм |
| Высота: | 70 мм |

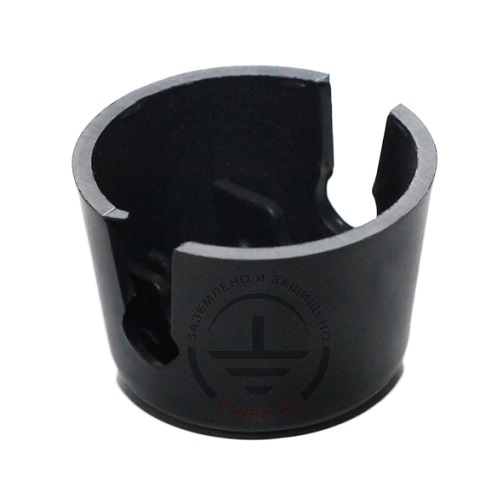

Крышка декоративная защитная для держателя GL-11706 (пластик)
Декоративная крышка для держателя GL-11706 защищает место крепления токоотвода и придает держателю более эстетичный вид.
| GL-11707 | |
| Диаметр токоотвода: | 8 мм |
| Вес: | 0,1 кг |
| Диаметр: | 35 мм |
| Высота: | 25 мм |
Зажимы для токоотвода
Зажим для соединения токоотводов
Зажим позволяет быстро соединить проволочные токоотводы диаметром 8 мм - параллельно или перпендикулярно.
Зажимы различны по материалу исполнения.
Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к фасаду / стене здания.
Зажимы различны по материалу исполнения.
Зажим к фасаду для токоотвода с его возвышением над зажимом
Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к фасаду / стене здания.
Зажимы различны по материалу исполнения.

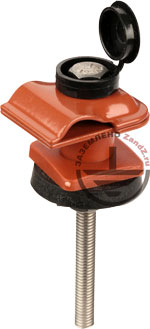

Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода
Зажим позволяет быстро закрепить проволочный токоотвод диаметром 8 мм на крыше, покрытой металлическим профилем / профнастилом.
Зажимы различны по материалу исполнения.
Зажим на крышу, покрытую черепицей, для токоотвода
Зажим позволяет быстро закрепить проволочный токоотвод диаметром 8 мм на крыше, покрытой черепицей, или на крыше / стене со складчатой поверхностью.
Зажимы различны по материалу исполнения.
Зажим на кровлю для токоотвода с его возвышением над зажимом
Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к кровле. Перфорированная планка облегчает крепление на кровле различного типа (чаще всего крепится к обрешетине).
Зажимы различны по материалу исполнения.
| Артикулы | ZZ-11571 | GL-11568A | GL-11568M | GL-11571A | GL-11571M |
|---|---|---|---|---|---|
| Материал: | Нержавеющая сталь | Крашенная оцинкованная сталь | Медь | Крашенная оцинкованная сталь | Медь |
| Диаметр токоотвода: | 8 мм | 8 мм | 8 мм | 8 мм | 8 мм |
| Возвышение токоотвода: | 25 мм | 15 мм | 15 мм | 30 мм | 30 мм |
| Длина крепежной планки: | 330 мм | 475 мм | 475 мм | 475 мм | 475 мм |
| Вес: | 0,12 кг | 0,14 кг | 0,16 кг | 0,14 кг | 0,16 кг |
| Длина: | 330 мм | 475 мм | 475 мм | 475 мм | 475 мм |
| Ширина: | 25 мм | 25 мм | 25 мм | 25 мм | 25 мм |
| Высота: | 50 мм | 45 мм | 45 мм | 70 мм | 70 мм |
Зажим на конёк для токоотвода с его возвышением над зажимом
Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к коньку кровли.
Зажимы различны по материалу исполнения.
| Артикулы | ZZ-11565 | GL-11564A | GL-11564M | GL-11565A | GL-11565M |
|---|---|---|---|---|---|
| Материал: | Нержавеющая сталь | Крашенная оцинкованная сталь | Медь | Крашенная оцинкованная сталь | Медь |
| Диаметр токоотвода: | 8 мм | 8 мм | 8 мм | 8 мм | 8 мм |
| Возвышение токоотвода: | 25 мм | 15 мм | 15 мм | 30 мм | 30 мм |
| Расстояние между "лапками" зажима: | от 130 до 240 мм | от 180 до 280 мм | от 180 до 280 мм | от 180 до 280 мм | от 180 до 280 мм |
| Вес: | 0,15 кг | 0,12 кг | 0,14 кг | 0,12 кг | 0,14 кг |
| Длина: | 210 мм | 210 мм | 210 мм | 220 мм | 220 мм |
| Ширина: | 26 мм | 25 мм | 25 мм | 25 мм | 25 мм |
| Высота: | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм |
Зажим на водосточный желоб для токоотвода
Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к кромке водосточного желоба (одноболтовое соединение).
Зажимы различны по материалу исполнения.
Зажим контрольный для соединения токоотводов "проволока + полоса"
Зажим с возможностью отключения системы внешней молниезащиты (токоотводов) от заземляющего устройства (например, для проведения замеров). Позволяет соединить по прямой линии токоотвод из проволоки D8 и токоотвод из полосы шириной до 35 мм.
Зажим контрольный для соединения токоотводов "проволока + проволока"
Зажим с возможностью отключения системы внешней молниезащиты (токоотводов) от заземляющего устройства (например, для проведения замеров). Позволяет соединить по прямой линии токоотводы из проволоки D8.
Зажим контрольный для соединения токоотводов "полоса + полоса"
(крашенная оцинкованная сталь)
Зажим с возможностью отключения системы внешней молниезащиты (токоотводов) от заземляющего устройства (например, для проведения замеров). Позволяет соединить по прямой линии токоотводы из полосы шириной до 35 мм.
| Артикул | GL-11808A |
| Ширина токоотводов: | до 35 мм |
| Вес: | 0,1 кг |
| Длина: | 62 мм |
| Ширина: | 30 мм |
| Высота (с учётом болтов): | 35 мм |

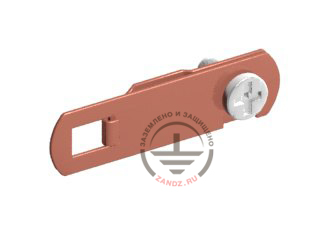

Зажим контрольный для соединения токоотводов
Зажим контрольный для соединения токоотводов
Зажим контрольный позволяет соединить друг с другом два круглых проводника (токоотвода) сечением 35-95 мм².
Зажим квадратный для токоотводов
Зажим квадратный для соединения кабелей и круглых проводников
Зажим квадратный позволяет соединять между собой круглые проводники и кабели (в том числе токоотводы) сечением от 35 до 95 мм².
Зажим к фасаду для плоского токоотвода
Зажим к фасаду для плоского токоотвода
Зажим позволяет быстро зафиксировать плоский токоотвод - полосу 30*4 мм2 на фасадах различного типа.
Компенсатор термического изменения длины проводника
Компенсатор ZANDZ термического изменения длины проводника (D8; алюминий)
Компенсатор необходим для компенсации температурного расширения проводников молниеприемной сетки в течение года.
| ZZ-502-001 | |
| Вес: | 0,14 кг |
| Длина: | 400 мм |
| Диаметр: | 8 мм |
Счетчик разрядов молнии с индикацией
Регистрирует количество молниеразрядов – импульс тока молнии, протекающий через токоотвод.
