Экзотермическая / термитная сварка

Экзотермическая сварка - это сварка деталей расплавненным металлом, образованным в ходе химической реакции, сопровождающейся высокой температурой (большим количеством тепла). Основным компонентом этого вида сварки является термит.

Термит - это порошкообразная смесь, состоящие из двух металлов:

  1. Окисел второго металла с небольшой теплотой формирования (например, окисел меди или железа).
  2. Металл, имеющий большую теплоту окисления. Например, алюминий, который обладает очень большой активностью, соединяясь с кислородом - за счёт чего при определенных условиях он легко восстанавливает из окислов другие металлы.

Термиты применяются в вооружении - зажигательных бомбах, в металлургической промышленности - алюминотермия и для сварки металлов.

При экзотермической сварке наиболее часто применяются термиты из пары "железная окалина + алюминий" и из "медный окисел + алюминий". Эти смеси сгорают, давая металлическое железо или медь, во втором случае, и окись алюминия. Реакция сопровождается температурой более чем 3000° С.

Для проведения операции используется специальная огнеупорная форма - тигель. Порцию термита зажигают в этой форме, после чего он быстро сгорает и тигель заполняется сильно перегретым расплавом.
После небольшой отстойки расплав из-за разного веса компонентов разделяется на два слоя: снизу - жидкий металл (железо или медь), сверху - жидкий шлак, состоящий преимущественно из окиси алюминия.
Отстоявшимся расплавом заливают свариваемые изделия. При этом поверхности изделий разогреваются до сварочного жара (не расплавляя металл) и сплавляются с металлом из расплава.

Экзотермическую сварку используют для сварки железнодорожных рельс, стальных труб, при ремонте стальных, чугунных деталей, для соединения разнообразных изделий (например, заземляющего электрода и медного провода).



Для удобства примениния, созданы различные готовые комплекты, которые включают все необходимое для проведения сварочных работ.

Готовые комплекты

Экзотермическая сварка проводников

Сварка с использованием термита "медный окисел + алюминий" обеспечивает наиболее качественный контакт между двумя проводниками. Это превосходные сварные соединения, которые никогда не ослабнут, не заржавеют и чье сопротивление никогда не повысится.

Такой способ обеспечивает возможность создания связей на молекулярном уровне для разных материалов без каких-либо внешних источников энергии или тепла:

  • "медь - медь"
  • "медь - оцинкованная сталь"
  • "медь - "чёрная" сталь"
  • "медь - омеднённая сталь"
  • "медь - нержавеющая сталь"
  • "медь - бронза"
  • "медь - латунь"
  • и даже "сталь - сталь"

В тигель - графитовую форму помещаются проводник и термит (заряд). В ходе реакции в результате замещения оксида меди алюминием образуется расплав с очень высокой температурой, состоящий из меди и оксида алюминия.

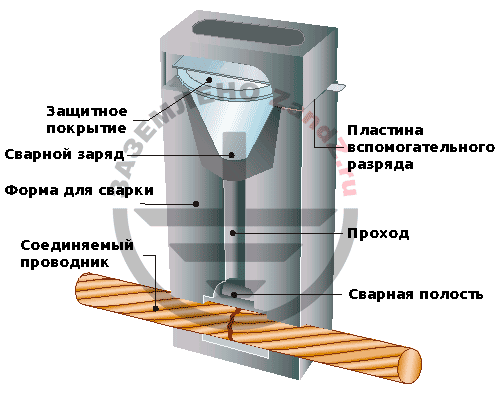

Форма для экзотермической сварки



Достоинства экзотермической сварки

Соединения, выполненные с помощью экзотермической сварки, обладают рядом неоспоримых достоинств:

  • обеспечивается качественное соединения проводников из различных металлов;
  • предельная нагрузка по току равна или выше предельной нагрузке самого проводника;
  • система абсолютно автономна, не требует внешних источников питания или тепла;

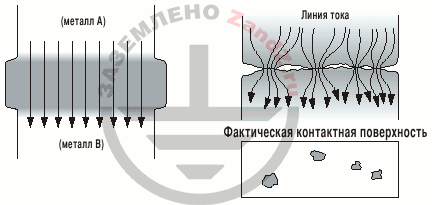

Поверхность контакта при экзотермической сварке



  • постоянное соединение на молекулярном уровне, которое не подвержено механическому ослаблению и не подвержено коррозии, что обеспечивает долговечность соединения, равную сроку службы установки;
  • устойчивость к повторным токам повреждения;
  • температура плавления присадочного материала выше температуры плавления меди (1082°C); по этой причине при ненормальном нагреве, вызванном высокими токами повреждения, разрушение соединения произойдет позже разрушения проводника;
  • простота визуальной проверки качества соединения;
  • минимальное обучение монтажу;
  • простота эксплуатации, хранения и транспортировки (воздушным, наземным или морским транспортом в неограниченном количестве) необходимых компонентов сварки;
  • малое время монтажа.

Готовые комплекты

Порядок проведения
экзотермической сварки

Порядок проведения соединения двух проводников с помощью экзотермической сварки на примере универсальной сварочной конструкции.

Экзотермическая сварка монтаж 1

1. Проводники укладываются на асбестовые "подушки".

Экзотермическая сварка монтаж 2 Экзотермическая сварка монтаж 3



2. Полученный "сендвич" монтируется на форме. Устанавливается термитный / сварной заряд.

Экзотермическая сварка монтаж 4   Экзотермическая сварка монтаж 5



3. Заряд поджигается и соединение готово.

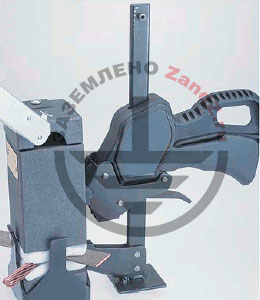

Экзотермическая сварка монтаж 6

Вся процедура занимает не более минуты (две минуты с учетом остывания).



Примеры использования

Возможности экзотермической сварки (некоторые примеры).

Экзотермическая сварка пример 1   Экзотермическая сварка пример 2

Экзотермическая сварка пример 3   Экзотермическая сварка пример 4

Экзотермическая сварка пример 5   Экзотермическая сварка пример 6

Экзотермическая сварка пример 7   Экзотермическая сварка пример 8

Экзотермическая сварка пример 9   Экзотермическая сварка пример 10
