Проводник заземляющий в ПВХ изоляции

Внимание!

Медные проводники в ПВХ изоляции жёлто-зеленого цвета используются для соединения заземлителя с объектом (ГЗШ в щите).

В нашем каталоге представлены заземляющие проводники разного сечения и исполнения:

  • Проводник одножильный опрессованный сечением 25 мм² и длиной 3/5/10 м. Изготовлен из меди. С одного конца имеет медный луженый наконечник с отверстием под болт D8 для присоединения к ГЗШ.

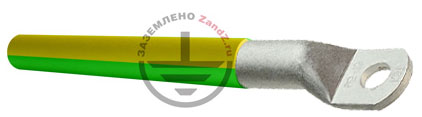

Проводник заземляющий одножильный с медным луженым наконечником



Проводник заземляющий одножильный с медным луженым наконечником

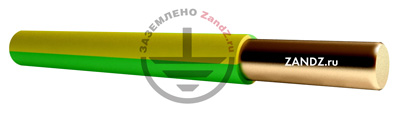

Проводник заземляющий одножильный сечением до 10 мм

Проводник заземляющий одножильный сечением до 10 мм²



Артикул:
Длина: 3 м 5 м 10 м
Вес: 0,9 кг 1,5 кг 3,0 кг
Внешний диаметр:
(с изоляцией)
8,8 мм 8,8 мм 8,8 мм
Диаметр отверстия под болт: 8 мм 8 мм 8 мм



  • Проводник цельнотянутый (одножильный) сечением от 0,5 до 50 мм². Изготовлен из меди. Не имеет наконечника. Поставляется метражом под заказ.

    Проводник ZZ- ПВ-1-XX-ОЖ имеет медную жилу, состоящую из одной (для сечений до 10 мм²) или нескольких (для сечений от 16 мм²) проволок.

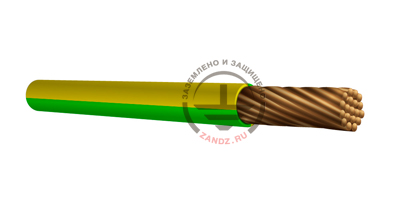

Проводник заземляющий одножильный сечением от 16 мм

Проводник заземляющий одножильный сечением от 16 мм²



Артикул: ZZ-ПВ-1-0,5-ОЖ ZZ-ПВ-1-0,75-ОЖ ZZ-ПВ-1-1-ОЖ
Вес (1 метр): 0,01 кг 0,01 кг 0,01
Внешний диаметр:
(с изоляцией)
2,0 мм 2,2 мм 2,3 мм




Артикул: ZZ-ПВ-1-1,5-ОЖ ZZ-ПВ-1-2,5-ОЖ ZZ-ПВ-1-4-ОЖ
Вес (1 метр): 0,02 кг 0,03 кг 0,05
Внешний диаметр:
(с изоляцией)
2,8 мм 3,4 мм 3,9 мм




Артикул: ZZ-ПВ-1-6-ОЖ ZZ-ПВ-1-10-ОЖ ZZ-ПВ-1-16-ОЖ
Вес (1 метр): 0,07 кг 0,11 кг 0,18
Внешний диаметр:
(с изоляцией)
4,4 мм 5,6 мм 7,1 мм




Артикул: ZZ-ПВ-1-25-ОЖ ZZ-ПВ-1-35-ОЖ ZZ-ПВ-1-50-ОЖ
Вес (1 метр): 0,23 кг 0,38 кг 0,41 кг
Внешний диаметр:
(с изоляцией)
8,8 мм 10,0 мм 11,7 мм



  • Проводник одножильный многопроволочный гибкий сечением от 0,5 до 240 мм². Не имеет наконечника. Изготовлен из меди. Поставляется метражом под заказ.



Проводник заземляющий одножильный многопроволочный гибкий

Проводник заземляющий одножильный многопроволочный гибкий



Артикул: ZZ-ПВ-3-0,5 ZZ-ПВ-3-0,75 ZZ-ПВ-3-1
Вес (1 метр): 0,01 кг 0,01 кг 0,02 кг
Внешний диаметр:
(с изоляцией)
2,1 мм 2,4 мм 2,5 мм




Артикул: ZZ-ПВ-3-1,5 ZZ-ПВ-3-2,5 ZZ-ПВ-3-4
Вес (1 метр): 0,02 кг 0,06 кг 0,05 кг
Внешний диаметр:
(с изоляцией)
3 мм 3,7 мм 4,2 мм




Артикул: ZZ-ПВ-3-6 ZZ-ПВ-3-10 ZZ-ПВ-3-16
Вес (1 метр): 0,07 кг 0,12 кг 0,18 кг
Внешний диаметр:
(с изоляцией)
5,3 мм 6,8 мм 8,0 мм




Артикул: ZZ-ПВ-3-25 ZZ-ПВ-3-35 ZZ-ПВ-3-50
Вес (1 метр): 0,28 кг 0,4 кг 0,56 кг
Внешний диаметр:
(с изоляцией)
9,9 мм 11,4 мм 13,6 мм




Артикул: ZZ-ПВ-3-70 ZZ-ПВ-3-95 ZZ-ПВ-3-120
Вес (1 метр): 0,76 кг 1,01 кг 1,25 кг
Внешний диаметр:
(с изоляцией)
15,6 мм 17,7 мм 20,0 мм




Артикул: ZZ-ПВ-3-150 ZZ-ПВ-3-185 ZZ-ПВ-3-240
Вес (1 метр): 1,58 1,89 кг 2,53 кг
Внешний диаметр:
(с изоляцией)
22,6 мм 25,0 мм 27,9 мм



Выбор сечения следует делать на основе требованияй к минимальной площади поперечного сечения заземляющего проводника из меди, проложенного в земле, ГОСТ Р 50571.5.54-2013.

Для соединения проводника со штырём заземления используется зажим. Подробное описание работ - на отдельной странице "Монтаж заземления".
