Как выполнить молниезащиту спортивного зала?

09.12.16

Мода на здоровый образ жизни стала возвращаться. Ежедневно тысячи людей посещают места для проведения оздоровительных тренировок — спортивные залы, фитнес-центры, бассейны. Каждое из них имеет в наличии специальное электрическое оборудованием или инвентарь, а это значит, что такие сооружения должны отвечать определенным требованиям электробезопасности.

Как выполнить молниезащиту и заземление для спортивного зала? Расскажем в нашем примере расчета от технических специалистов.





Исходные данные:

  • удельное сопротивление грунта — 100 Ом*м (суглинок);
  • длина — 42 м;
  • ширина — 19 м;
  • высота стен — 9,55 м;
  • высота в коньке — 11,14 м.

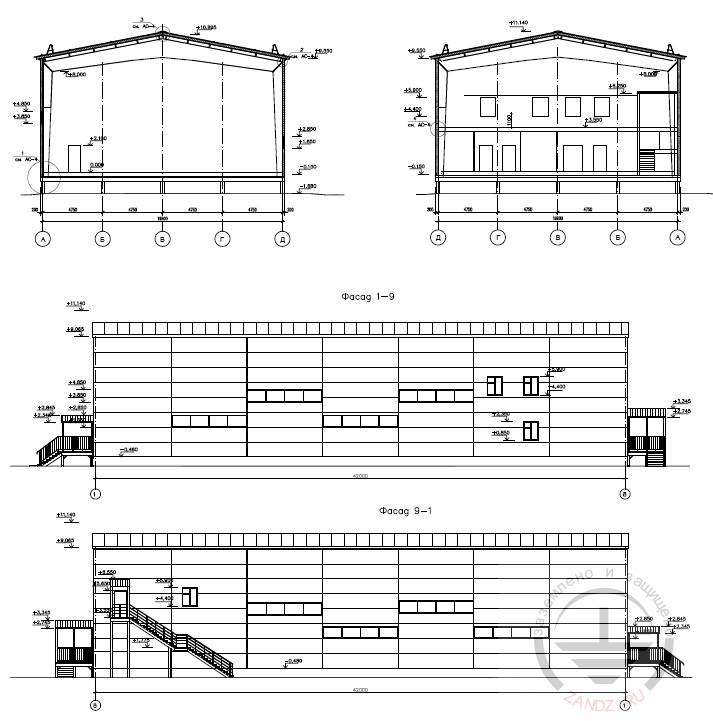

Рисунок 1. Габаритные размеры объекта.



Спортивные залы относятся к «обычным», в соответствии с СО и к 3-ей категории, согласно РД. Необходимая надежность — 0,9.

Согласно ПУЭ-7, п. 1.7.103, общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом при линейном напряжении 380 В источника трехфазного тока или 220 В источника однофазного тока.

Защита зданий и сооружений от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.



Необходимые мероприятия по защите от молнии

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. Установка двух вертикальных молниеприемников-мачт высотой 5,7 метров по краям конька кровли (см. рис.1).
  2. Монтаж заземляющего устройства, состоящего из трех вертикальных электродов длиной 3 метра, объединенных горизонтальным электродом (омедненная полоса 30х4 мм). Расстояние от горизонтального электрода до объекта не менее 1 метра, расстояние между вертикальными электродами 21 метр. Заглубление 0,5 – 0,7 метра.
  3. Все металлические объекты на кровле подключаются к токоотводам.



Расчет сопротивления заземляющего устройства:



Расчетное сопротивление заземляющего устройства составляет 4,75 Ом, что меньше допустимого сопротивления 10 Ом.



Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю — 6 ударов/кв. км в год.

Полное число ударов в систему — 0,067 (раз в 90 лет).

Суммарное число прорывов — 0,0069.

Надежность системы — 0.9..

Вероятность прорыва во все объекты системы — 0,01 (раз в 131 год).





Расположение оборудования.

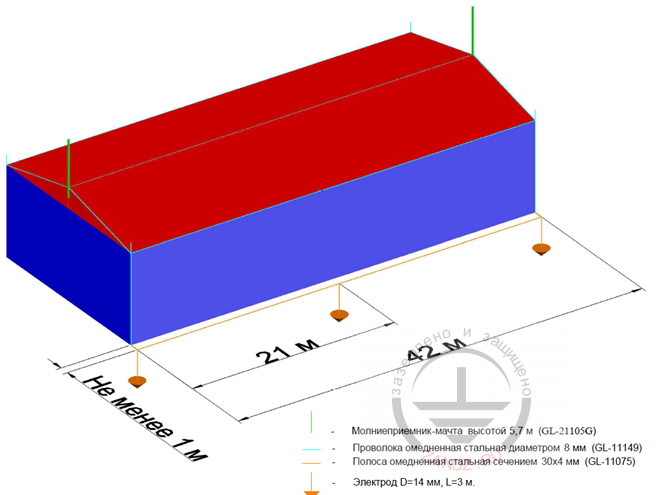

Рисунок 2. Расположение оборудования.



Таблица 1. Перечень оборудования и необходимых материалов.

№ п/п Рис. Артикул Наименование Кол-во, шт.
1. GL-21105G GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (5,7 метра) GL-21105G GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (5,7 метра) 2
2. GL-21201 GALMAR Держатель для молниеприёмника - мачты GL-21101G к стене (нержавеющая сталь) GL-21201 GALMAR Держатель для молниеприёмника - мачты GL-21101G к стене (нержавеющая сталь) 2
3. GL-20023 GALMAR Зажим к молниеприёмнику - мачте GL-21104G / GL-21105G для токоотводов (нержавеющая сталь) GL-20023 GALMAR Зажим к молниеприёмнику - мачте GL-21104G / GL-21105G для токоотводов (нержавеющая сталь) 2
4. GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) GL-11149-50 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) 4
5. GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров) GL-11149-20 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров) 1
6. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 10
7. GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь) GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь) 200
8. GL-11703A GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь) GL-11703A GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь) 20
9. GL-11562A GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь) GL-11562A GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь) 2
10. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 6
11. ZZ-002-061 ZANDZ Муфта соединительная резьбовая ZZ-002-061 ZANDZ Муфта соединительная резьбовая 4
12. ZZ-003-061 ZANDZ Наконечник стартовый ZZ-003-061 ZANDZ Наконечник стартовый 3
13. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 2
14. ZZ-006-000 ZANDZ Смазка токопроводящая ZZ-006-000 ZANDZ Смазка токопроводящая 1
15. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1
16. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 3
17. ZZ-007-030 ZANDZ Лента гидроизоляционная ZZ-007-030 ZANDZ Лента гидроизоляционная 1
18. GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 1
19. ZZ-500-110 ZANDZ Проводник заземляющий (10 м; S25; одножильный; с наконечником под болт D8)

ZZ-500-110
 ZANDZ Проводник заземляющий (10 м; S25; одножильный; с наконечником под болт D8) 1



Если у вас возникли вопросы по поводу молниезащиты спортивных сооружений, обращайтесь в Технический центр ZANDZ!
