Крыши многих зданий увенчаны шпилями. Мы можем их увидеть на башнях, соборах, часовнях, сооружениях культурного и административного значения. Шпили несут символический смысл или просто декоративную функцию, но в любом случае, являясь наивысшей точкой строения, они выступают естественными молниеприемниками. К сожалению, не каждый раз при строительстве соблюдаются требования к ним, как к элементам молниезащиты.
Архитекторы и строители могут не учесть необходимость защиты от молнии и использовать неподходящие материалы. Стремясь установить шпиль повыше, чтобы придать зданию более внушительный вид, не всегда берут в расчет факт, что чем выше шпиль, тем чаще молния будет в него бить. В этом и во всех случаях крайне важно использовать правильные материалы, их толщину и сечение.

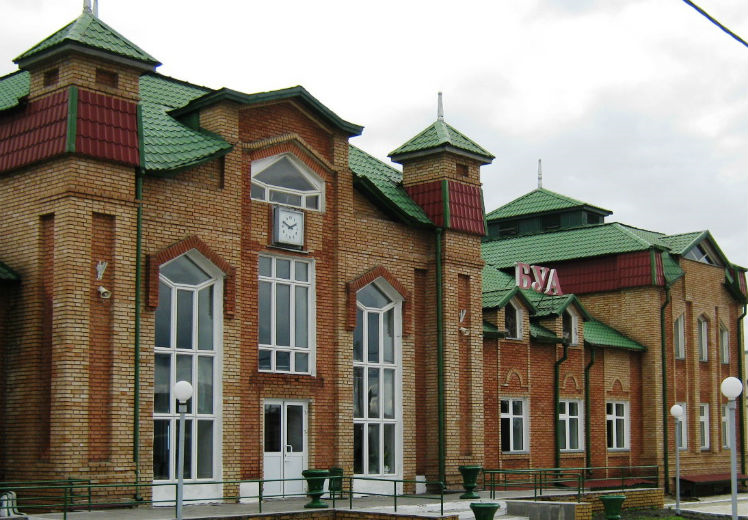

Мы расскажем о вокзале, крыша которого украшена шпилями. На первый взгляд расположение делает их идеальными молниеприемниками. Но при более тщательном рассмотрении оказалось, что их высота недостаточна, чтобы защитить здание с необходимой надежность, а материалы не соответствуют стандартам. Поэтому, чтобы соблюсти все требования, техническим центром ZANDZ были составлены рекомендации по модернизации системы молниезащиты этого вокзала. Давайте рассмотрим этот пример.
Пример расчета
Объектом установки молниезащиты и заземления является железнодорожный вокзал.
Мероприятия выполнены в соответствии с ПУЭ 7-е изд. Глава 1.7, СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
Защищаемое сооружение относится к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.
Молниезащита существующими шпилями
Рисунок 1 – Зона защиты, образуемая существующими элементами здания
По рисунку 1 видно, что зоны от существующих шпилей не закрывают здание целиком. Требуется их замена на молниеприемники большей высоты.
Необходимые мероприятия по защите от молнии
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- установка трех стержневых молниеприемников высотой 4 м и четырех высотой 2 м. Учтено, что 0,5 м длины стержней уходит на крепление. Таким образом, возвышение составит 3,5 м и 1,5 м соответственно;
- обязательна замена двух молниеприемников по краям. Если средний шпиль и четыре молниеприемника в средней части не соответствуют нормативным характеристиками по ГОСТ Р МЭК 62561.2-2014, то их также необходимо заменить;
- молниеприемники соединяются между собой для организации двух токоотводов с применением омедненной проволоки D=8 мм от каждого молниеприемника. Токоотводы присоединяются к искусственному заземлителю. Крепление токоотводов производится (шаг установки 0,6-1 м):
- к водосточным трубам производится с помощью зажимов GL-11514;
- к стене с помощью зажима GL-11703A;
- на крыше осуществляется с помощью зажимов GL-11747A;
- соединение и разветвление токоотводов производится с использованием зажимов GL-11551A.
Заземляющее устройство
Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:
- монтаж заземляющего устройства, состоящего из 4-х вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 3 м, объединенных горизонтальным электродом (полоса омедненная сечением 4x30 мм). Расстояние между вертикальными электродами не менее 5 метров, расстояние от горизонтального электрода до стен здания 1 м, глубина 0,5 метра;
- соединение вертикальных и горизонтальных электродов осуществляется с помощью зажима ZZ-005-064;
- соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A..
Расположение элементов системы молниезащиты и заземляющего устройства показано на рисунке 2. Зона защиты устанавливаемых молниеприемников, соответствующая зоне Б РД, показана на рисунке 3.

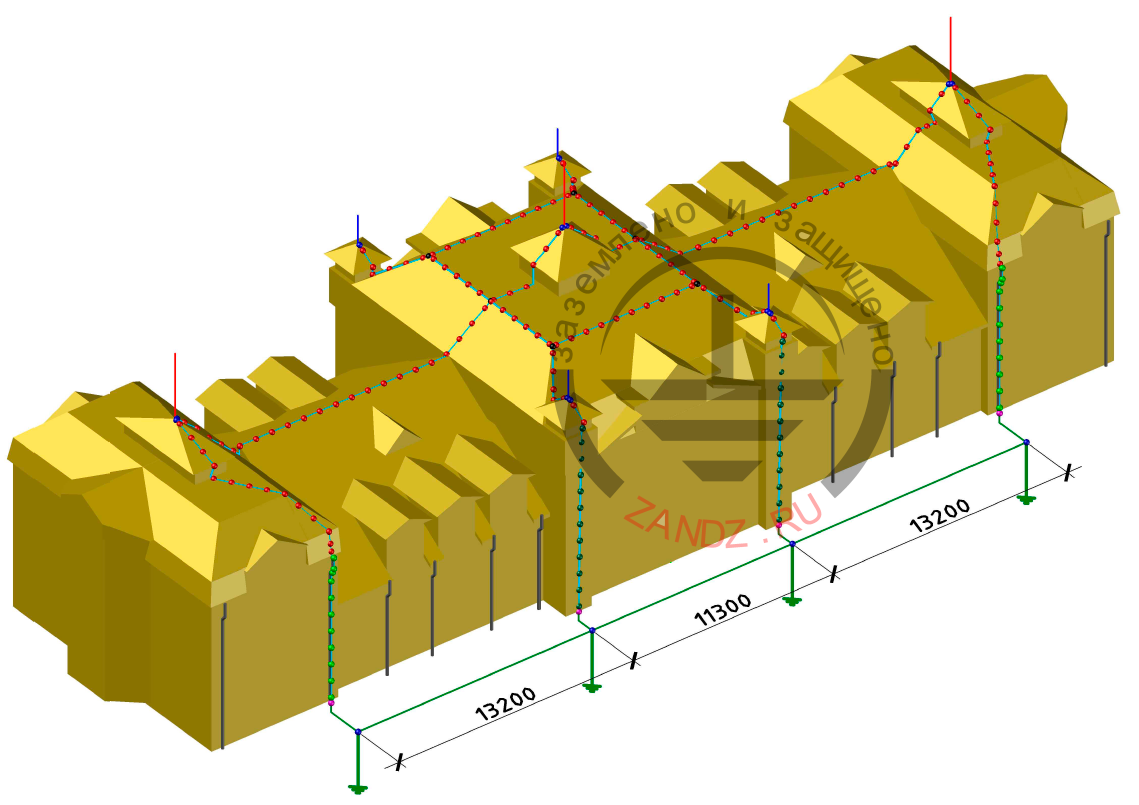

Рисунок 2 – Эскиз с расположением элементов молниезащиты и заземляющего устройства

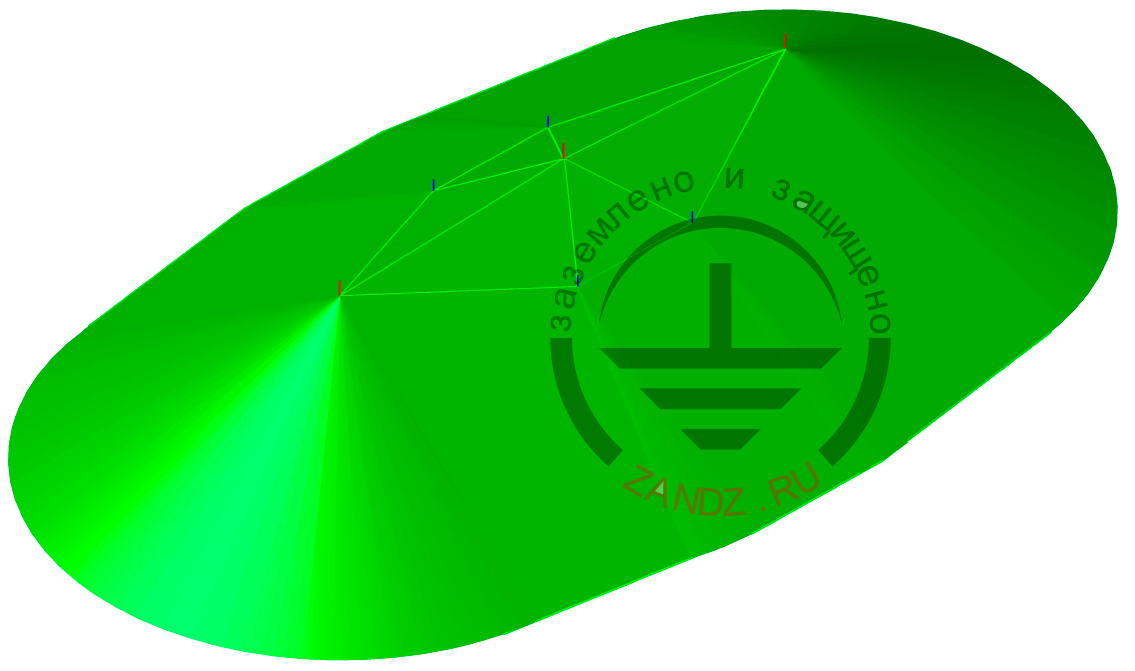

Рисунок 3 – Зона защиты
Таблица 1. Перечень потребности материалов
.jpg)
Внутренняя молниезащита (УЗИП)
Для защиты оборудования и электрических коммуникаций внутри здания мы рекомендуем предусмотреть комплекс мер, позволяющих исключить воздействие опасных перенапряжений.
Защита электрической сети. Защита в главном распределительном щите
В главном распределительном щите устанавливается устройство защиты от импульсных перенапряжений УЗИП класса I+II+III PP BCВ TNS 25/100, которое выбрано в соответствии с трехфазным вводом в дом и системой питания TN-C-S или TN-S.
Подключение выполняется последовательно (V-подключение). Мы рекомендуем использовать предохранители F1(см.схему) без временной задержки, номиналом до 125 А.
Если установлен вводной выключатель (или защитные предохранители вместо него), рассчитанный по нагрузке электросети, и его номинал меньше 125 А, то установка дополнительных предохранителей F1 не требуется.
Схема подключения УЗИП показана на рисунке 4.

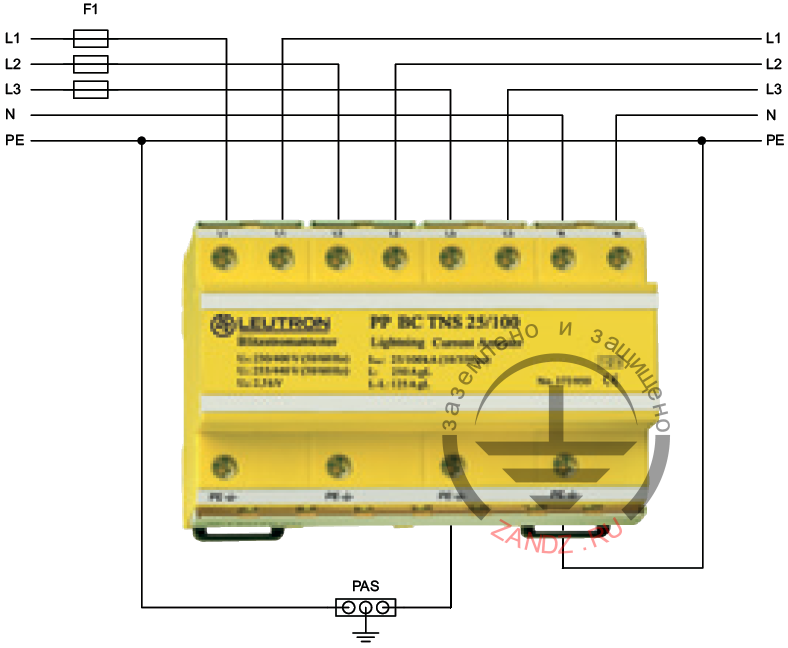

Рисунок 4– Схема подключения УЗИП
|
№ |
Фото |
Артикул |
Наименование |
Кол-во, шт. |
|
1.
|
 |
LE-373-960 |
LEUTRON Ограничитель перенапряжений (УЗИП) PP BCD TNS 25/100 |
1 |
Без указанных мер молниезащита объекта является неполной, поскольку только применение защитных устройств позволяет снизить перенапряжения в сети до безопасного для защищаемого оборудования уровня.
Если у вас возникли вопросы по поводу молниезащиты зданий со шпилями и другими естественными молниеприемникам, обращайтесь в Технический центр ZANDZ!
