Многие знают, насколько неприятны пожары на мусорных свалках. Дымом с отвратительным запахом может затянуть весь город. Причинами такого бывают не только поджоги, но и удары молний. Возгорания из-за молнии тем вероятнее, чем больше свалка.
В наше время происходит реформирование способов переработки и хранения мусора. Для этого используются специально организованные технологичные полигоны для хранения твёрдых бытовых отходов (ТБО). Они представляют собой не только мусор, но и сортировочные, вспомогательные, административные сооружения, а также пожарные резервуары. Расскажем о защите от молнии одного из таких полигонов.
Для молниезащиты полигона твёрдых бытовых отходов в Алтайском крае используются отдельно стоящие молниеприемники. Они охватывают всю площадь непрерывной зоной защиты, в результате удар молнии в защищаемые сооружения будет крайне маловероятен.
Узнайте о подробностях молниезащиты полигона твёрдых бытовых отходов из текста новости.
Задача
Произвести расчет молниезащиты и заземления полигона твёрдых бытовых отходов.
Решение
Расчеты молниезащиты полигона твёрдых бытовых отходов произведены в соответствии со следующими документами:
- «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
- «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
- «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).
Для защиты сооружений от ударов молнии используются молниеотводы. Молниеотвод состоит из молниёприёмника, перехватывающего разряд молнии, токоотвода и заземлителя. Все эти элементы позволяют безопасно отвести ток молнии в землю без ущерба для защищаемого объекта.
Полигон твёрдых бытовых отходов относится к обычным объектам с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.
Описание системы молниезащиты полигона твёрдых бытовых отходов
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- Выполняется установка четырех отдельно стоящих молниёприемников высотой 16 м. Молниёприемники создают зону защиты Б РД, показанную на чертеже в отдельном файле.
Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:
- Прокладка горизонтального заземлителя для растекания тока в двух направлениях с углом 90 градусов между ними. Длина каждого заземлителя 5 м. Заземлитель выполнен из коррозионностойкой полосы стальной омеднённой сечением 4х30 мм (GL-11075), глубина заложения 0,5 м.
- На каждом направлении в конце горизонтального заземлителя устанавливается по одному вертикальному электроду длиной 3 м.
-
Соединение вертикальных и горизонтальных электродов, а также горизонтальных электродов с молниеприёмником осуществляется с помощью зажимов ZZ-005-064.

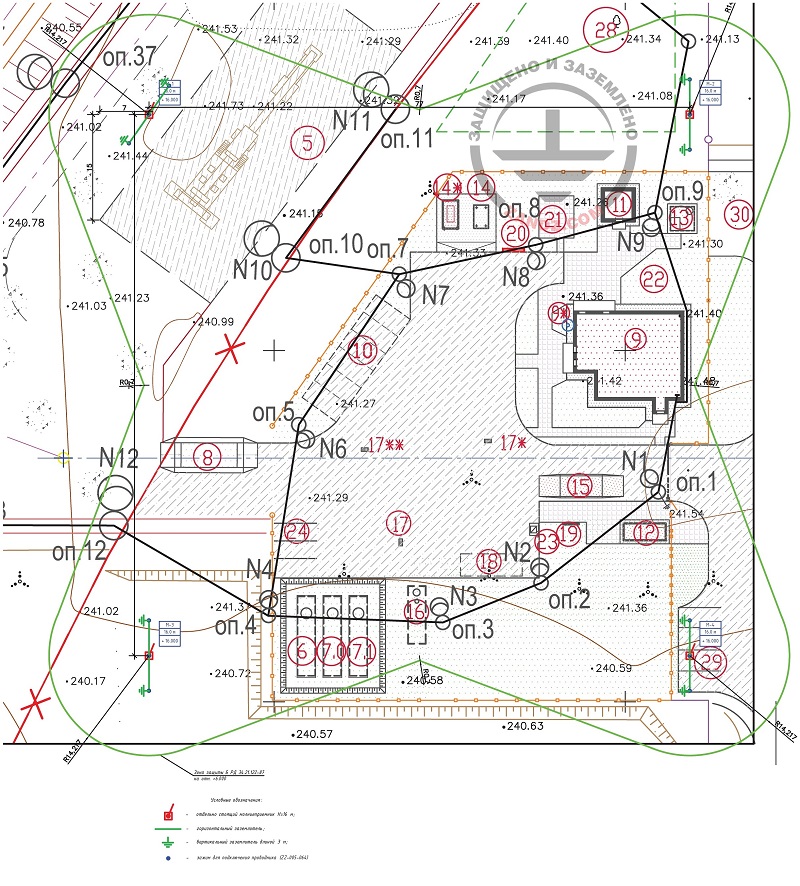

Рисунок 1. План молниезащиты и заземления полигона твёрдых бытовых отходов
Комплектующие для молниезащиты и заземления полигона твёрдых бытовых отходов
| № | Артикул | Наименование | Количество, шт. |
| Система молниезащиты | |||
| 1. | GL-21134 | ZANDZ Молниеприемник вертикальный 16 м (оцинк. сталь; с закладыми под фундамент) | 4 |
| Заземляющее устройство | |||
| 2. | ZZ-005-064 | ZANDZ Зажим для подключения проводника (до 40 мм) | 12 |
| 3. | GL-11075-10 | GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10 метров) | 5 |
| 4. | ZZ-001-065 | ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) | 16 |
| 5. | ZZ-005-064 | ZANDZ Муфта соединительная резьбовая | 9 |
| 6. | ZZ-003-061 | ZANDZ Наконечник стартовый | 8 |
| 7. | ZZ-004-060 | ZANDZ Головка направляющая для насадки на отбойный молоток | 4 |
| 8. | ZZ-006-000 | ZANDZ Смазка токопроводящая | 1 |
| 9. | ZZ-007-030 | ZANDZ Лента гидроизоляционная | 4 |
| 10. | ZZ-008-000 | ZANDZ Насадка на отбойный молоток (SDS max) | 1 |
У вас возникли вопросы по заземлению и молниезащите полигона твёрдых бытовых отходов? Обращайтесь в Технический Центр ZANDZ!
