Молниезащита дизель-генераторной установки

Генерирующие установки требуют особого внимания к вопросам обеспечения электробезопасности. Потому подход к расчету сопротивления заземляющего устройства и молниезащиты должен быть на высшем уровне.

Молниезащита дизель-генераторной установки

Технический центр ZANDZ получил техническое задание на расчет молниезащиты и заземления для дизель-генераторной установки (ДГУ). Инженеры техцентра предложили следующее решение:



Исходные данные:

- размеры: 7 м х 2,4 м;

-  высота: 2,6 м;

- удельное сопротивление грунта 100 Ом*м.



Задача:

  • рассчитать систему внешней молниезащиты для дизель-генераторной установки;

  • рассчитать заземляющее устройство сопротивлением не более 4 Ом.



Решение:

Молниезащита и заземление дизель-генераторной установкивыполнены в соответствии с:



ДГУ относятся к 2-й категории молниезащиты.  Необходимая надежность системы молниезащиты – не менее 0,99.



Согласно ПУЭ-7, п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 4 Ом соответственно при линейных напряжениях 380 В источника трехфазного тока или 220 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух.



Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

- Молниезащита выполнена при помощи 4х молниеприемников - мачт высотой 1,5 (см. рис.1).

- Устройство токоотводов с применением омедненной проволоки D=8 мм. Все мачты соединяются между собой для организации не менее двух отводов тока. Расположение оборудования на рис 1. Все металлические коммуникации должны быть присоединены к токоотводам.

- Монтаж заземляющего устройства, состоящего из 9 вертикальных электродов длиной 3 м, объединенных горизонтальным электродом (омедненная стальная полоса сечением 30х4 мм). Расстояние от электрода до стен здания не менее 1 м, заглубление 0,5 – 0,7 метра.

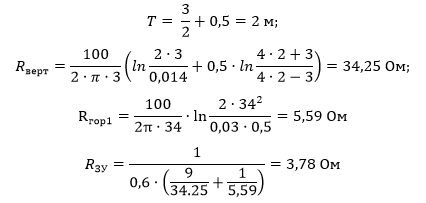

Расчет сопротивления заземляющего устройства:

Расчет сопротивления заземляющего устройства

Расчетное сопротивление заземляющего устройства составляет 3,78 Ом, что меньше допустимого сопротивления 4 Ом.



Итоги расчета зоны защиты в соответствии с СО:

Молниеприемник-мачта №1-4  (GL-21134):

h = 3,8 м;

Высота конуса согласно СО табл. 3.4:

Радиус конуса согласно СО табл. 3.4:

Расстояние между молниеприемниками:

L=7 м;

Предельные расстояния между молниеприемниками, согласно СО, табл.3.6:

Высота провеса отсутствует!



Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю – 4 ударов/кв. км в год

Полное число ударов в систему – 0,0027 (раз в 370 лет);

Суммарное число прорывов – 0,00000034 (раз в 2941176 лет);

Надежность системы – 0,99988;

Вероятность прорыва во все объекты системы – 0,00012.



Перечень необходимых материалов приведен в таблице 1.

Расположение оборудования молниезащиты и заземления дизель-генераторной установки

Рисунок 1 – Расположение оборудования молниезащиты и заземления дизель-генераторной установки.



Таблица 1 – Перечень потребности материалов.

Рисунок Артикул Наименование Кол-во, шт.
1. GL-21134 GALMAR Молниеприемник-мачта (1,5 метра; для вертикальных поверхностей; оцинкованная сталь) 4
2. GL-11149-20 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров) 2
3. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 5
4. GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь) 18
5. GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 12
6. GL-11562A GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь) 4
7. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 18
8. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 10
9. ZZ-003-061 ZANDZ Наконечник стартовый 9
10. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 4
11. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 15
12. ZZ-006-000 ZANDZ Смазка токопроводящая 1
13. ZZ-007-030 ZANDZ Лента гидроизоляционная 4
14. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1
15. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 1



У вас возникли вопросы или нужно рассчитать молниезащиту и заземление для дизель-генераторной установки? Отправляйте запрос по адресу info@zandz.ru.
