Молниезащита трубы с выбросами аммиака на площадке с ресиверами

Молния часто приносит много неприятностей, когда попадает в какое нибудь здание или сооружение, ведь ущерб может быть самым разным.

Техническоий центр ZANDZ получил запрос на расчёт системы молниезащиты для  трубы с выбросами аммиака на площадке с ресиверами. Было подготовлено несколько решений данной задачи, рассмотрим одно из них.



Исходные данные:

  • план объекта;

  • высота трубы - 11 м;

  • удельное сопротивление грунта – 36 Ом*м.



Мероприятия выполнены в соответствии с:

- ПУЭ 7-е изд.;

- СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО);

- РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Объект относится к «специальным, представляющим опасность для непосредственного окружения», в соответствии с СО и к 2-й категории, согласно РД. Необходимая надёжность системы молниезащиты должна быть не менее 0,95.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты трубы с выбросами аммиака на площадке с ресиверами представлен следующими решениями:

  1. Молниезащита трубы выполнена при помощи молниеприемника-мачты высотой 25 м (ZZ-201-025).

  2. Здание защищается при помощи естественного молниеотвода (металлическая кровля(прогоны)).

  3. В соответсвии с РД 34.21.122-87, п. 2.18, защите от прямых ударов молнии пдлежат дыхательные клапана и пространство над ними ограниченное цилиндром h=2,5м с радиусом 5м.

  4. Заземляющее устройство выполнено в соответствии с РД 34.21.122-87, п.2.13.

  5. В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м. В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м.

  6. Согласно ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

  7. При наличии ж/б конструкций их необходимо присоединить к заземляющему устройству.

  8. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.



Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

  • плотность разрядов молнии в землю -  4 уд/кв.км в год;

  • полное число ударов в систему - 0,08 (раз в 12 лет);

  • суммарное число прорывов (удары непосредственно в объект минуя молниеприемники) - 0,0019 (раз в 526 лет);

  • надежность системы - 0.976.



Расчет сопротивления заземляющего устройства:

Сопротивление вертикального электрода:

где    ρэкв – эквивалентное удельное сопротивление грунта - 36 Ом·м;

L – длина вертикального электрода - 3 м;

d – диаметр вертикального электрода - 0,014 м;

T – заглубление - расстояние от поверхности земли до заземлителя - 2 м;

где t  – заглубление верха электрода - 0,5 м



Сопротивление горизонтального электрода:

где    ρ – удельное сопротивление грунта - 36 Ом·м;

b - ширина горизонтального электрода - 0,03 м;

h - глубина заложения горизонтального проводника - 0,5 м;

Lгор– длина горизонтального электрода - 71 м.



Полное сопротивление заземляющего устройства:

где n – количество комплектов, вертикальные заземлители - 4 шт., горизонтальный заземлитель – 1 шт. ;

Kисп – коэффициент использования, 0,75;



Расчетное сопротивление заземляющего устройства составляет 1,08 Ом.

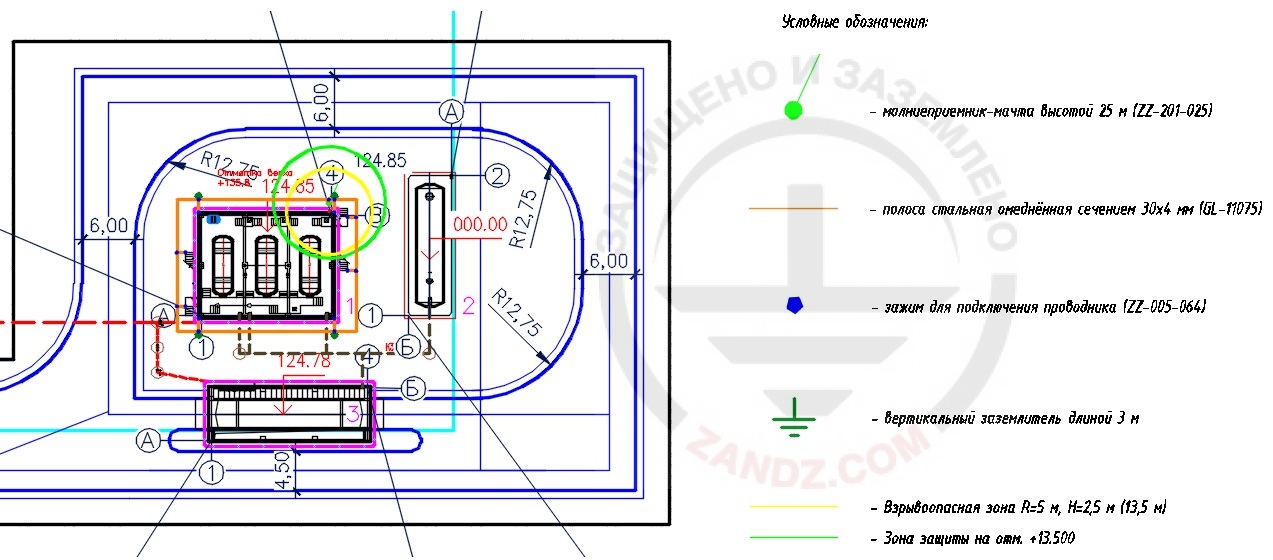

Размещение оборудования и зона защиты показаны на рисунке 1.

Молниезащита трубы с выбросами аммиака на площадке с ресиверами

Рисунок 1 – Расположение оборудования.

Перечень оборудования и необходимых материалов приведен в таблице 1.

Таблица 1 – Перечень потребности материалов.

Артикул Наименование Количество, шт. Масса, ед., кг Примечание
1. ZZ-201-025 ZANDZ Молниеприемник вертикальный 25 м (оцинк. сталь; с закладными под фундамент) 1
2. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 2 0,98 В бухтах. Вес указан для 1 м
3. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 8 2,00
4. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 5 0,08
5. ZZ-003-061 ZANDZ Наконечник стартовый 4 0,07
6. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 2 0,09
7. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 21 0,16
8. ZZ-006-000 ZANDZ Смазка токопроводящая 1 1,10
9. ZZ-007-030 ZANDZ Лента гидроизоляционная 7 0,40
10. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1 0,50

У вас возникли вопросы по молниезащите и заземлению трубы с выбросами аммиака на площадке с ресиверами? Обращайтесь в Технический Центр ZANDZ!
