Молниезащита склада для хранения дизтоплива в Самаре

Неотъемлемой составляющей при возведении взрывоопасного объекта или сооружения является молниезащита. А что делать, если поблизости такого объекта располагается более высокое здание?



В таком случае это здание используется как естественный молниеотвод. В Техническоий центр ZANDZ.поступил запрос на расчёт систем молниезащиты склада для хранения дизтоплива в г. Самара.



Мероприятия выполнены в соответствии с:

Склад относится к «специальным, представляющим опасность для непосредственного окружения», в соответствии с СО и к 2-й категории, согласно РД..

Исходные данные:

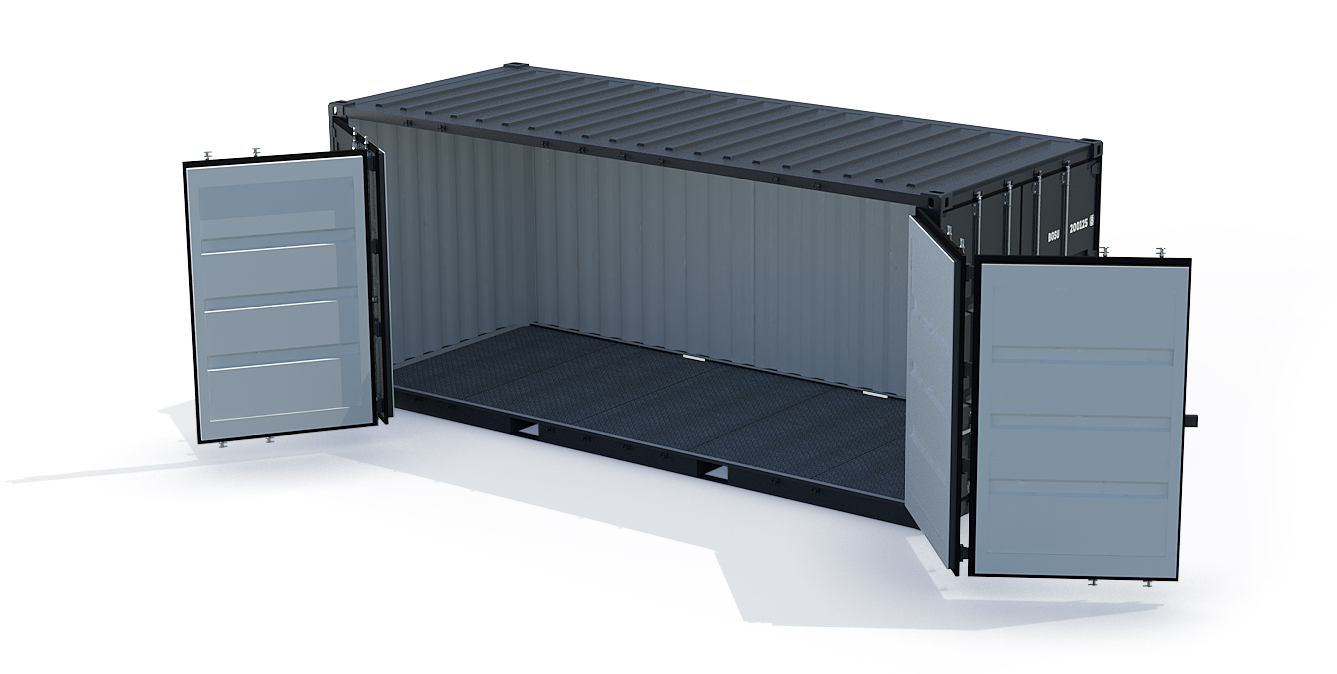

- объект: склад для хранения дизтоплива;

- регион расположения: г. Самара;

- размеры защищаемого объекта: 1,05х2,05х2,5 м;

- материал контейнера – профилированный лист толщиной не более 1 мм;

- в 5,3 м от объекта находится гараж, высотой 7,87 м;

- удельное сопротивление грунта – 150 Ом*м.



Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты склада для хранения дизтоплива представлен следующими решениями:

  • установка вертикального молниеприемника-мачты высотой 1,5 м (GL-21134) к фасаду контейнера с одной стороны, с противоположной стороны в качестве молниеприёмника (естественного) используется здание гаража.(см. рис.1);
  • монтаж заземляющего устройства, согласно РД, п.2.2г., состоящего из 3х вертикальных электродов длиной 3 м, объединенных горизонтальным электродом (омедненная полоса 30х4 мм) по контуру склада. Расстояние от горизонтального электрода до объекта не менее 1 м, заглубление 0,5 – 0,7 метра.



Расчет сопротивления заземляющего устройства:

Сопротивление вертикального электрода:

где    ρэкв – эквивалентное удельное сопротивление грунта - 150 Ом·м;

L – длина вертикального электрода - 3 м;

d – диаметр вертикального электрода - 0,014 м;

T – заглубление - расстояние от поверхности земли до заземлителя - 2 м;

где     t  – заглубление верха электрода - 0,5 м



Сопротивление горизонтального электрода:

где    ρ – удельное сопротивление грунта - 150 Ом·м;

b - ширина горизонтального электрода - 0,03 м;

h - глубина заложения горизонтального проводника - 0,5 м;

Lгор – длина горизонтального электрода - 14 м.



Полное сопротивление заземляющего устройства:

где n – количество комплектов, вертикальные заземлители - 3 шт., горизонтальный заземлитель – 1 шт. ;

Kисп – коэффициент использования, 0,65;



Расчетное сопротивление заземляющего устройства составляет 13,26 Ом.



Итоги расчета зоны защиты в соответствии с СО:

Молниеприемник-мачта №1  (GL-21134):

h = 3,7 м;

Высота конуса согласно СО табл. 3.4:

Радиус конуса согласно СО табл. 3.4:



Молниеприемник-мачта №2  (Гараж):

h = 7,87 м;

Высота конуса согласно СО табл. 3.4:

Радиус конуса согласно СО табл. 3.4:

Расстояние между молниеприемниками:

L = 7,35 м;

Предельное расстояние между молниеприёмниками, согласно СО, табл.3.6 (принимаем высоту наименьшего из молниеприёмников):

Высота провеса отсутствует.



Размещение оборудования и зона защиты показаны на рисунке 1.

Перечень оборудования и необходимых материалов приведен в таблице 1.

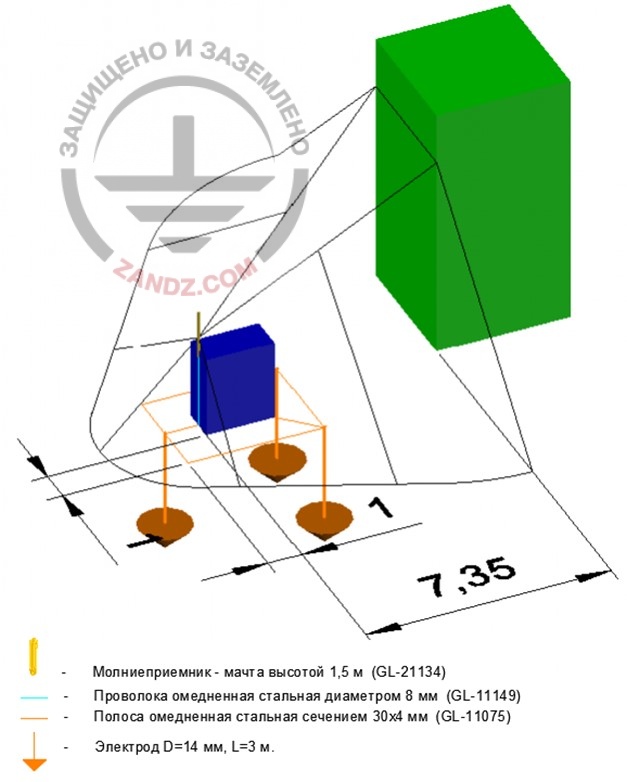

Рисунок 1 – Расположение оборудования.

Таблица 1 – Перечень потребности материалов.

Рисунок Артикул Наименование Количество, шт
1. GL-21134 GALMAR Молниеприемник-мачта (1,5 метра; для вертикальных поверхностей; оцинкованная сталь) GL-21134 GALMAR Молниеприемник-мачта (1,5 метра; для вертикальных поверхностей; оцинкованная сталь) 1
2. GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 10 метров) GL-11149-10 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 10 метров) 1
3. GL-11704A GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь) GL-11704A GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь) 3
4. ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 6
5. ZANDZ Муфта соединительная резьбовая ZZ-002-061 ZANDZ Муфта соединительная резьбовая 4
6. ZANDZ Наконечник стартовый ZZ-003-061 ZANDZ Наконечник стартовый 3
7. ZANDZ Головка направляющая для насадки на отбойный молоток ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 2
8. ZANDZ Смазка токопроводящая ZZ-006-000 ZANDZ Смазка токопроводящая 1
9. ZANDZ Насадка на отбойный молоток (SDS max) ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1
10. ZANDZ Зажим для подключения проводника (до 40 мм) ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 5
11. ZANDZ Лента гидроизоляционная ZZ-007-030 ZANDZ Лента гидроизоляционная 2
12. GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) GL-11075-20 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) 1





У вас возникли вопросы по заземлению и молниезащите склада для хранения дизтоплива? Обращайтесь в Технический Центр ZANDZ!
