Заземление и молниезащита: решение для объекта нефтяной или газовой промышленности

14.08.14 , , , , , ,

Не секрет, что для объектов нефтегазовой промышленности предъявляются более высокие требования к системам заземления и молниезащиты, что необходимо учитывать как при проектировании так и при монтаже этих систем.
На металлических частях оборудования, которые могут оказаться под напряжением, должны быть предусмотрены видимые элементы для соединения защитного заземления. Для защиты от вторичных проявлений молний и разрядов статического электричества вся металлическая аппаратура, резервуары, газопроводы, продуктопроводы, сливо-наливные устройства, вентиляционные системы, расположенные как внутри помещений, так и вне их, должны быть подсоединены к заземляющему контуру. Отдельно установленные аппараты и резервуары должны иметь самостоятельные заземлители или присоединяться к общему заземляющему контуру. Не разрешается использование производственных трубопроводов для снижения общего сопротивления заземлителей.

Для защиты объектов нефтегазовой промышленности можно использовать систему
электролитического заземление ZANDZ, которая в разы эффективнее модульного.

Система электролитического заземления может быть установлена в каменистых грунтах и регионах вечной мерзлоты, обладающих бОльшим сопротивлением грунта.

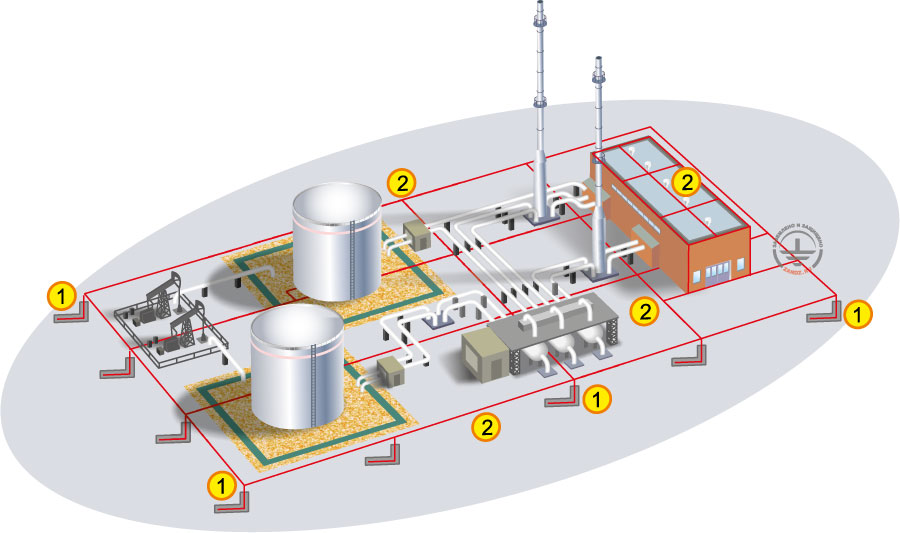

^{Пример решения для объекта нефтяной или газовой промышленности

1. Электролитическое заземление

2. Заземлюящие проводники D10 мм}

Помимо указаний, описанных выше, нормативные документы также предъявляют требования к постоянной проверке электрооборудования буровых установок и нефтегазопромысловых объектов: необходимо осуществлять замеры сопротивления и проводить осмотр видимой части заземляющего устройства с составлением протокола и акта проверки. Безусловно, важным фактором в проведении таких проверок и осмотров является доступность объекта к ним. Необходим свободный доступ специалистов к проведению замеров всех заземляющих устройств объекта.

Благодаря контрольным колодцам организовать такой доступ не составит труда.
