Из чего состоит молниезащита?

Внешняя молниезащита призвана принимать на себя удары молнии и уводить ток в грунт, защищая тем самым объект от повреждений. Правильно рассчитанная и установленная система внешней молниезащиты минимизирует шанс прямого попадания молнии в объект и сохраняет его в безопасности. Любая система внешней традиционной (пассивной) молниезащиты состоит из следующих элементов:

Молниеприёмная мачта	Молниеприёмная сетка	Тросовая молниезащита

1. Молниеприёмник (также известны такие названия: громоотвод, молниеотвод) — первый элемент, контактирующий с током молнии. Это устройство, которое, как видно из названия, принимает удар молнии на себя. Несмотря на возможность использования естественных молниеприёмников - элементов самого здания или рядом находящихся конструкций, но чаще используются искусственные элементы. В зависимости от конструкций объектов и материалов их кровли, искусственные молниеприёмники могут быть различных форм (видов):

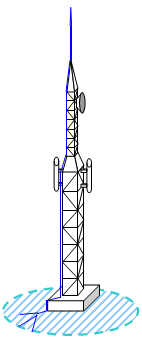

   • молниеприёмная мачта — вертикальный молниеприёмник, высотой от одного до 20 и больше метров и устанавливающийся таким образом, чтобы зона защиты покрывала защищаемый объект. Молниеприёмная мачта может находиться как на крыше строения, так и располагаться рядом с ним. Для установки мачт используются специальные зажимы, позволяющие прикрепить мачты как к вертикальным поверхностям (стена), так и горизонтальным (земля, крыша).
     Материалы, из которых выполняются молниеприёмники: алюминий, медь, нержавеющая сталь, оцинкованная сталь. Для каждого материала в нормативных документах прописаны минимальные сечения молниеприёмников.

   • молниеприёмная сетка (сетчатый молниеприёмник) располагается на крыше строений. Шаг сетки (размеры ячеек) определяется категориями молниезащиты, к которым относится объект и составляют от 5х5 м до 20х20 м. Материал молниеприёмной сетки, как и в случае с молниеприёмной мачтой, может быть алюминием, сталью или медью.

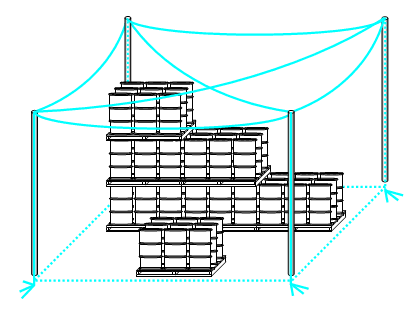

   • трос (тросовая молниезащита). Представляет из себя проволоку, натянутую между двумя мачтами. Объект может быть защищён сразу несколькими тросами. Материал такого молниеприёмника - тот же, что и в двух других случаях.

Выбор в пользу той или иной конструкции происходит на основании конструкции объекта и типа объекта. Однако, решающим, как правило, является желание заказчика (с экономической и эстетической точек зрения), что не всегда соответствует требованиям ГОСТов. В нередких случаях возможны также комбинации разного вида молниеприёмников.

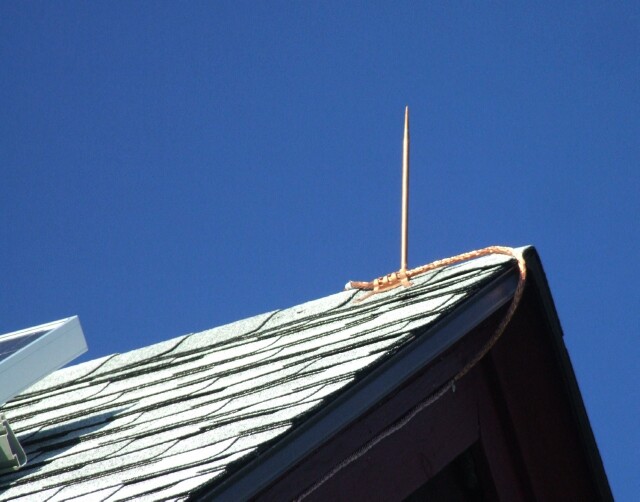

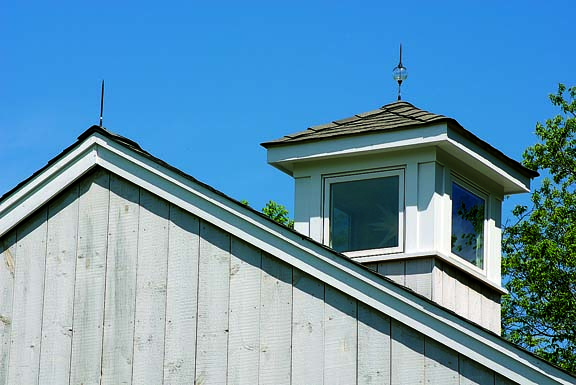

примеры молниеприёмной мачты

Большой выбор молниеприёмников представлен на отдельной странице.

2. Второй элемент, входящий в состав внешней молниезащиты — токоотвод. Представляет из себя проволоку, тянущуюся от молниеприёмника к заземлителю. Может быть установлен как на стену, так и на водосточные трубы. Выполняет функцию отвода тока молнии на заземление. К размещению токоотводов, их количеству, расстоянию до окон и дверей, а также расстоянию между токоотводами предъявляются требования в п. 3.2.2.  Инструкции по устройству молниезащиты зданий,  сооружений и промышленных коммуникаций СО 153-34.21.122-2003. В качестве токоотводов могут применяться и конструктивные элементы зданий.

В качестве токоотвода может использоваться омедненные проволока и полоса.

токоотвод

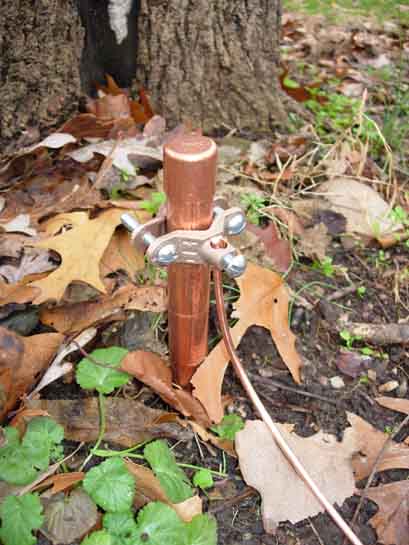

3. Заземлитель — элемент, единственный элемент внешней молниезащиты, погруженный в грунт.  Выполняет функцию отвода тока молнии (50 % и более), пришедшего от токоотвода, в землю (см. п. 4.5). Остальные 50%, как правило, растекаются по подходящим к зданию коммуникациям (оболочкам кабелей, трубам водоснабжения и т. п.). В связи с этим для молниезащиты заземлитель составляют из нескольких заземляющих электродов, установленных отдельными “точками”. Эти электроды соединяются между собой заземляющей проволокой или полосой и вкупе с заземляющим проводником, подключенным к токоотводу, образуют заземляющее устройство. В качестве заземляющего электрода применяются элементы различной формы, размера и материала. Впрочем, к ним также предъявляются требования:

Количество заземляющих электродов и их глубина может варьироваться в зависимости от удельного сопротивления грунта. Так, для монтажа в обычном суглинке с удельным сопротивлением грунта может быть достаточно двух электродов по 3 метра, в отличие от песчаного грунта, где глубина и количество заземляющих электродов может увеличиться в несколько раз. Правильное количество заземлителей начинается от 2-х, а минимальная длина каждого — от 3-х метров (регламентируется документом РД 34.21.122-87).

заземлитель

Для организации надёжного заземления в составе внешней молниезащиты отлично используются готовые комплекты заземления ZANDZ. Заземлители на основе этих комплектов легко устанавливаются силами одного человека и не требуют сварных работ!
Экономьте время и деньги вместе с ZANDZ! Заказывайте прямо сейчас!

Для получения консультации по оборудованию и расчетам заземления и молниезащиты, обращайтесь к нашим техническим специалистам!
