Это интересно! Молниезащита сельскохозяйственных построек для кур

26.02.16

Здания и сооружения подвержены попаданию молний во время грозы и это не зависит от их высоты, строительных материалов и назначения. Для сохранности объектов и их безопасности необходимо выполнить комплекс мероприятий по молниезащите. Комплекс таких мер, в свою очередь, позволит обезопасить и сельскохозяйственные постройки от пожаров, механических повреждений, а также обезопасить жизнедеятельность человека и животных. Рассмотрим реальный пример расчёта молниезащиты для сельскохозяйственного сооружения для разведения кур!

Объект:

Сельскохозяйственная постройка для кур, Ленинградская область, Приозерский район.

Ширина (по кровле): 7 м.
Длинна (общая по кровле): 23 м.
Высота стен: 4,05 м.
Высота в коньке: 5.75 м.

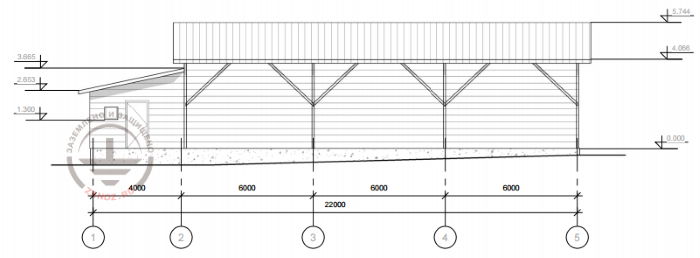

Сельскохозяйственная постройка для кур

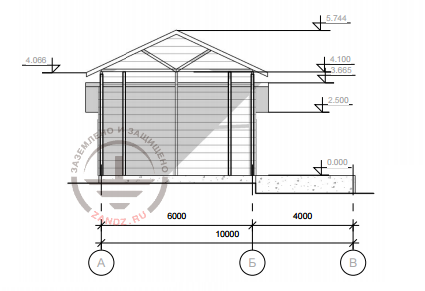

Сельскохозяйственная постройка для кур, вид сбоку

Решение:

Как и обычно, используем для расчётов следующие нормативные документы:

ПУЭ 7-е изд (далее — ПУЭ);
СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее — СО);
РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее — РД).

Сельскохозяйственные постройки относятся к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Комплекс мероприятий:

Установка двух молниеприемников высотой 4 м по краям кровли (см. рис. 1).
Устройство токоотводов с применением омедненной проволоки D=8 мм, все молниеприемники так же соединяются между собой для организации двух отводов тока.
Монтаж заземляющего устройства, состоящего из двух вертикальных электродов длиной 3 м, объединенных горизонтальным электродом (омедненная проволока диаметром 10 мм). Расстояние от электрода до стен здания не менее 1 м, заглубление 0,5 – 0,7 метра. Подключить заземляющее устройство к вводному щиту при помощи провода ZZ-500-105.

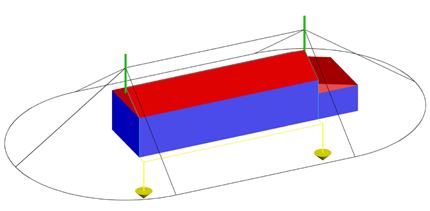

Рисунок 1 – Расположение оборудования молниезащиты и заземления. Зона защиты.

Перечень необходимого оборудования:

№ п/п	Рис.	Наименование	Артикул	Кол-во
1.		GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (4 метра)	GL-21103G	2
2.		GALMAR Держатель для молниеприёмника - мачты GL-21101G к стене (нержавеющая сталь)	GL-21201	2
3.		GALMAR Зажим к молниеприёмнику - мачте GL-21101G / GL-21102G / GL-21103G для токоотводов (нержавеющая сталь)	GL-20022	2
4.		GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	GL-11149-50	1
5.		GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	GL-11551A	2
6.		GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	GL-11747A	40
7.		GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)	GL-11703A	10
8.		GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	GL-11562A	2
9.		ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	ZZ-001-065	4
10.		ZANDZ Муфта соединительная резьбовая	ZZ-002-061	3
11.		ZANDZ Наконечник стартовый	ZZ-003-061	2
12.		ZANDZ Головка направляющая для насадки на отбойный молоток	ZZ-004-060	1
13.		ZANDZ Смазка токопроводящая	ZZ-006-000	1
14.		ZANDZ Насадка на отбойный молоток (SDS max)	ZZ-008-000	1
15.		ZANDZ Зажим для подключения проводника (до 40 мм)	ZZ-005-064	2
16.		GALMAR Проволока омеднённая (D 10 мм / S 50 мм²; бухта 20 метров)	GL-11150-20	1
17.		ZANDZ Проводник заземляющий (5м; S25; одножильный; с наконечником под болт D8)	ZZ-500-105	1
