При выборе конфигурации заземляющего устройства нередко возникает вопрос: сколько нужно электродов заземления? Монтировать ли модульное заземление "одной точкой" или тремя?
Рассмотрим на примере комплекта ZZ-000-015.
Состав комплекта:
- 10 омедненных резьбовых штырей заземления (D14; 1,5 м)
- 10 соединительных резьбовых муфт
- 3 стартовых наконечника
- 2 направляющие головки для насадки на отбойный молоток
- 3 зажима для подключения проводника
- 1 упаковка токопроводящей смазки
- 1 упаковка гидроизоляционной ленты
- 1 насадка на отбойный молоток (SDS max)
3 наконечника и 3 зажима указывают на то, что данный комплект может быть смонтирован в виде "трёх точек". В данном случае электроды могут быть следующих длин: 4,5 м + 4,5 м + 6 м. Но есть возможность смонтировать и "одной точкой", глубиной 15 метров.
Так какой вариант выбрать и в чем особенности?
Для разных целей заземления существуют разные рекомендации:
1) Для строительства заземления молниезащиты с требуемым качеством (сопротивлением заземления) рекомендуется использовать универсальный комплект модульного заземления ZZ-000-015, смонтированный в виде трех, разнесенных друг от друга на 5-10 метров, электродов.
2) Для строительства заземления газопровода / газового котла с требуемым качеством (сопротивлением заземления) рекомендуется использовать универсальный комплект модульного заземления ZZ-000-015, смонтированный в виде одного электрода (точечное заземление).
Для строительства заземления для стандартной защиты электрооборудования Вы можете использовать конфигурацию как одного электрода, так и трёх.
Важным значением является и температура региона. К примеру, в северных регионах страны, где большую часть года бушует зима, грунт мерзлый и его удельное сопротивление в разы больше, чем у грунта, например в Московской области. Однако, в холодное время года даже в Московском и других теплых регионах грунт промерзает на глубину 1-1,5 метра, что несомненно увеличивает сопротивление.
Разумеется, при монтаже "одной точкой", воздействию холода электрод "подвергается" меньше, нежели при монтаже "тремя точками".

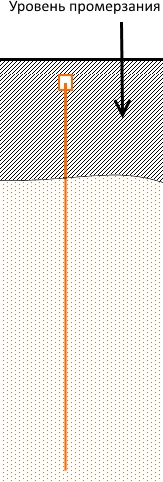

Монтаж одним электродом:

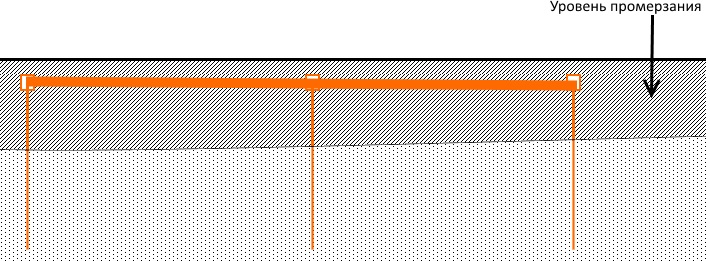

Монтаж тремя электродами:
Не смотря на это, глубина и качество материала позволяют добиться значительного сопротивления даже в холодное время года.
На выбор конфигурации также может влиять и тип грунта. Так, в каменистых грунтах и грунтах повышенной плотности, установить электрод глубиной 15 метров может быть затруднительно даже при помощи отбойного молотка. Но к счастью, в комплекте ZZ-000-015 имеются комплетующие на конфигурацию из трёх электродов.
Для регионов, где круглый год зима, рекомендуется использование электролитической системы заземления.
