Реальный расчёт молниезащиты для учебного заведения

30.03.15 , , ,

Очередной запрос на расчёт молниезащиты и подбор оборудования поступил в нашу компанию. На этот раз было необходимо определить комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты здания прачечной при школе-центре реабилитации. Наши технические специалисты любят подобные запросы и с радостью произвели расчёты

Согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» учебные заведения относятся к обычным с точки зрения молниезащиты и к 3-ей категории согласно РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений». Требование к надежности - 0,9.

Итоги расчета для объекта:

плотность разрядов молнии в землю – 6 ударов/кв. км в год;
полное число ударов в систему – 0,037 (раз в 163 года);
суммарное число прорывов – 0,0028;
надежность системы – 0,923;
вероятность прорыва во все объекты системы – 0,077 (раз в 330 лет).

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

Установка четырех стержневых молниеприемников, два высотой 4 м и два высотой 4,7 м. Крепление производится к стене здания.

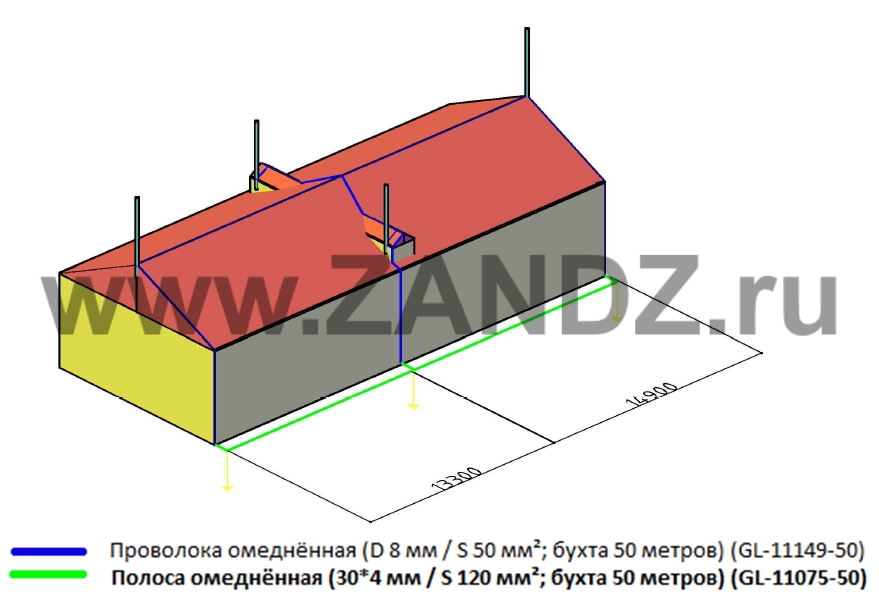

Устройство токоотводов с применением омедненной проволоки D=8 мм. Молниеприемники также соединяются между собой для организации минимум двух токоотводов от каждого молниеприемника.. Расположение оборудования на рис 1.
Монтаж заземляющего устройства, состоящего из трех вертикальных электродов длиной 3 м, объединенных горизонтальным электродом (омедненная полоса сечением 30х4 мм). Расстояние между вертикальными электродами минимум 5 метров, расстояние от горизонтального электрода до стен здания 1 м, заглубление 0,5 – 0,7 метра.

Перечень необходимого оборудования для выполнения комплекса мероприятий по молниезащите:

№ п/п	Рис.	Артикул	Наименование оборудования	Количество, шт.

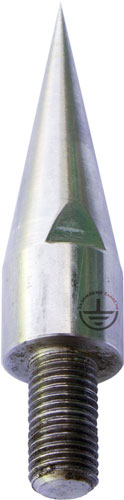

1		GL-21103G	GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (4 метра)	2
2		GL-21202	GALMAR Держатель для молниеприёмника - мачты GL-21103G к стене (нержавеющая сталь)	4
3		GL-21104G	GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (4,7 метра)	2

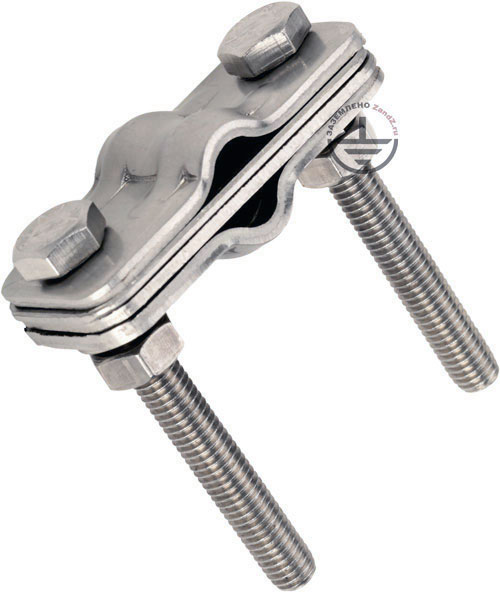

4		GL-20022	GALMAR Зажим к молниеприёмнику - мачте GL-21101G для токоотводов (нержавеющая сталь)	4

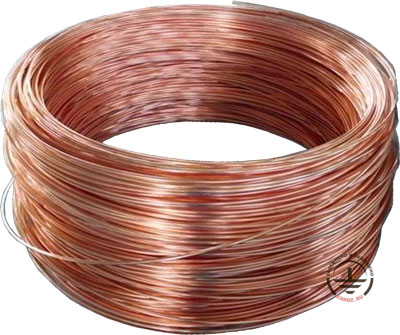

5		GL-11149-50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	1
6		GL-11149-20	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров)	1

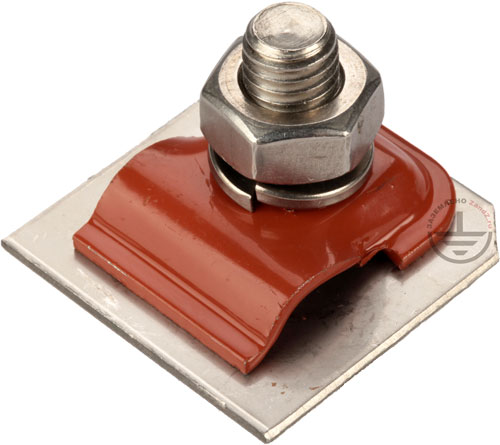

7		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	10

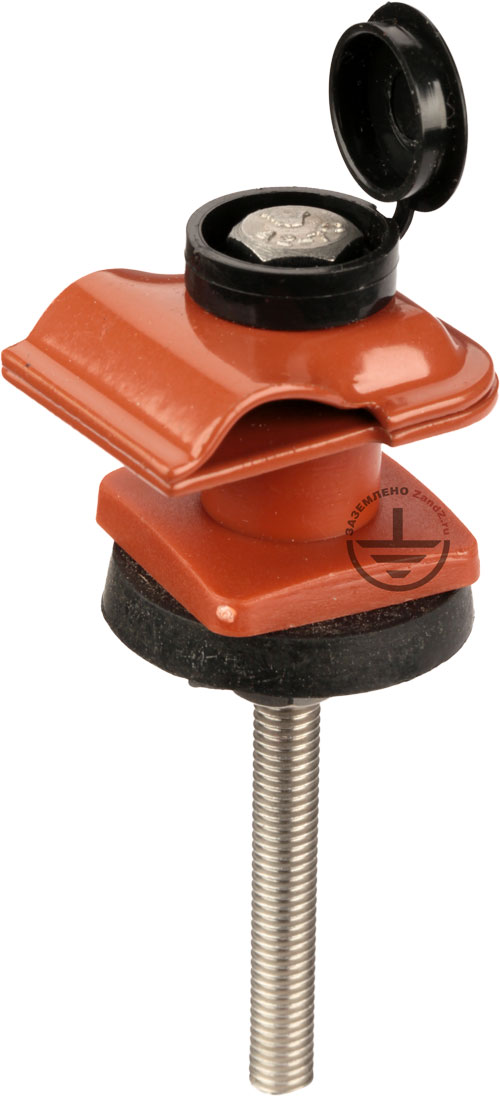

8		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	50

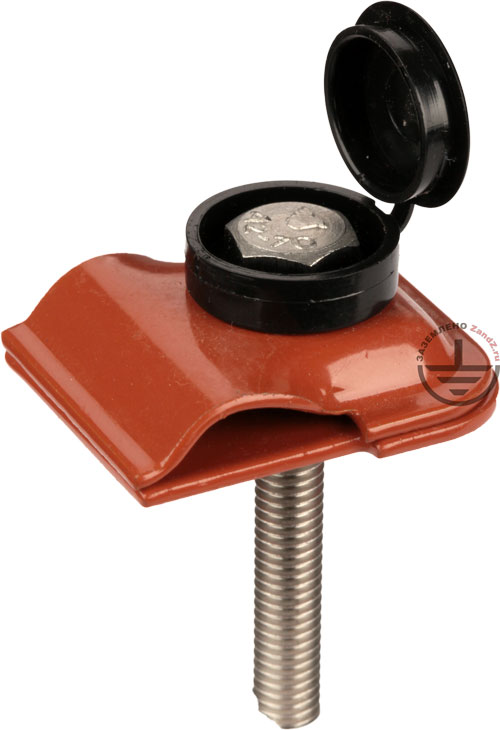

9		GL-11703A	GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)	20

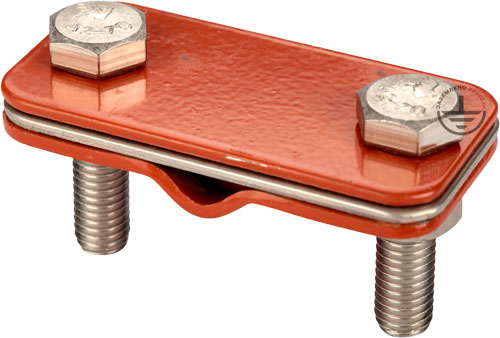

10		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	3
11		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6
12		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
13		ZZ-003-061	ZANDZ Наконечник стартовый	3
14		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
15		ZZ-006-000	ZANDZ Смазка токопроводящая	1

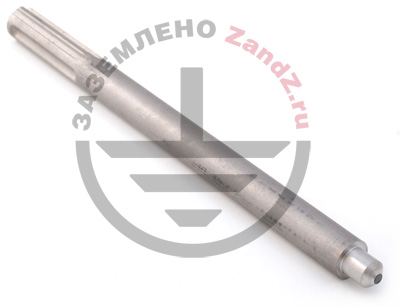

16		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
17		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	3
18		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	2
