28.06.17
Закрытый переходный пункт обеспечивает переход воздушной линии электропередач в кабельную линию. Как и в любой электроустановке, в нем нужно предусмотреть заземляющее устройство и защиту от прямого попадания молнии.
В наш Технический Центр ZANDZ поступил такой вопрос: как защитить закрытый переходный пункт 110 кВ? Мы предложили решение, которое рассмотрим ниже.
Пример расчета

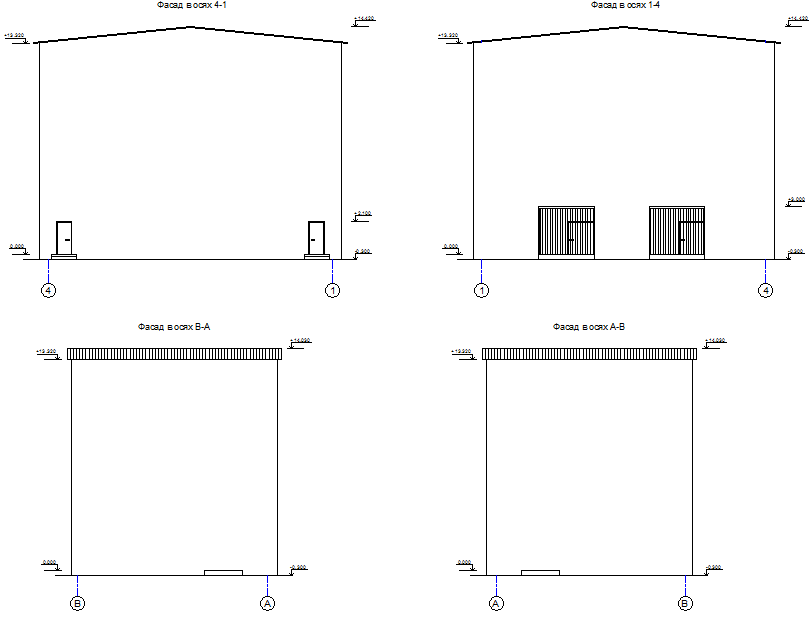

Объект: Закрытый переходный пункт 110 кВ
Задача: Выполнить расчеты системы заземления и молниезащиты.
Защита зданий и сооружений от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод – это возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" и РД 34.21.122-87 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ".
2.Объект относится к 3-й категории молниезащиты. Надежность системы должна быть не менее 0,9.
3. Молниезащита объекта выполнена при помощи молниеприемников-мачт высотой 4 м (ZZ-201-004). Подключение к токоотводу производится при помощи зажима ZZ-202-001. Крепление выполняется к вертикальной поверхности при помощи держателя ZZ-203-002.
4. Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703А -на вертикальных поверхностях и парапетах. Шаг установки зажимов 0,8-1,0 м. Молниеприемники соединяются по периметру кровли.
5. Для соединения проката по длине и в узлах сетки используется универсальный зажим GL-11551A.
6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу.
7. В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м в местах опусков (по углам объекта). В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды в виде контура. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м.
8. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.
Плотность разрядов молнии в землю – 4 ударов/кв. км в год
Полное число ударов в систему – 0,047 (раз в 21 год);
Суммарное число прорывов – 0,00088 (раз в 1136 лет)
Надежность системы – 0,981
Вероятность прорыва во все объекты системы – 0,019.

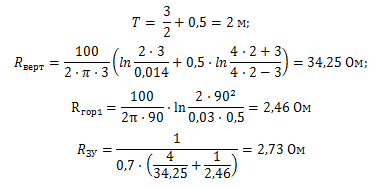

Расчет сопротивления заземляющего устройства:
Расчетное сопротивление заземляющего устройства составляет 2,73 Ом.
Итоги расчета зоны защиты в соответствии с СО:
Молниеприемник-мачта №1, 2 (ZZ-201-004):
h = 16.82 м;
Высота конуса согласно СО табл. 3.4:
h0 = 0.85*h = 0.85*16.82 = 14.3 м;
Радиус конуса согласно СО табл. 3.4:
r0 = 1.2*h = 1.2*16.82 = 20.18 м;
Расстояние между молниеприемниками:
L=20 м;
Предельное расстояние между молниеприемниками, согласно СО, табл.3.6:
Lmax = 5.75*h = 5.75*16.82 = 96.72 м;
L0 = 2.5*h = 2.5*16.82 = 41.05 м;
Провес зоны отсутствует.

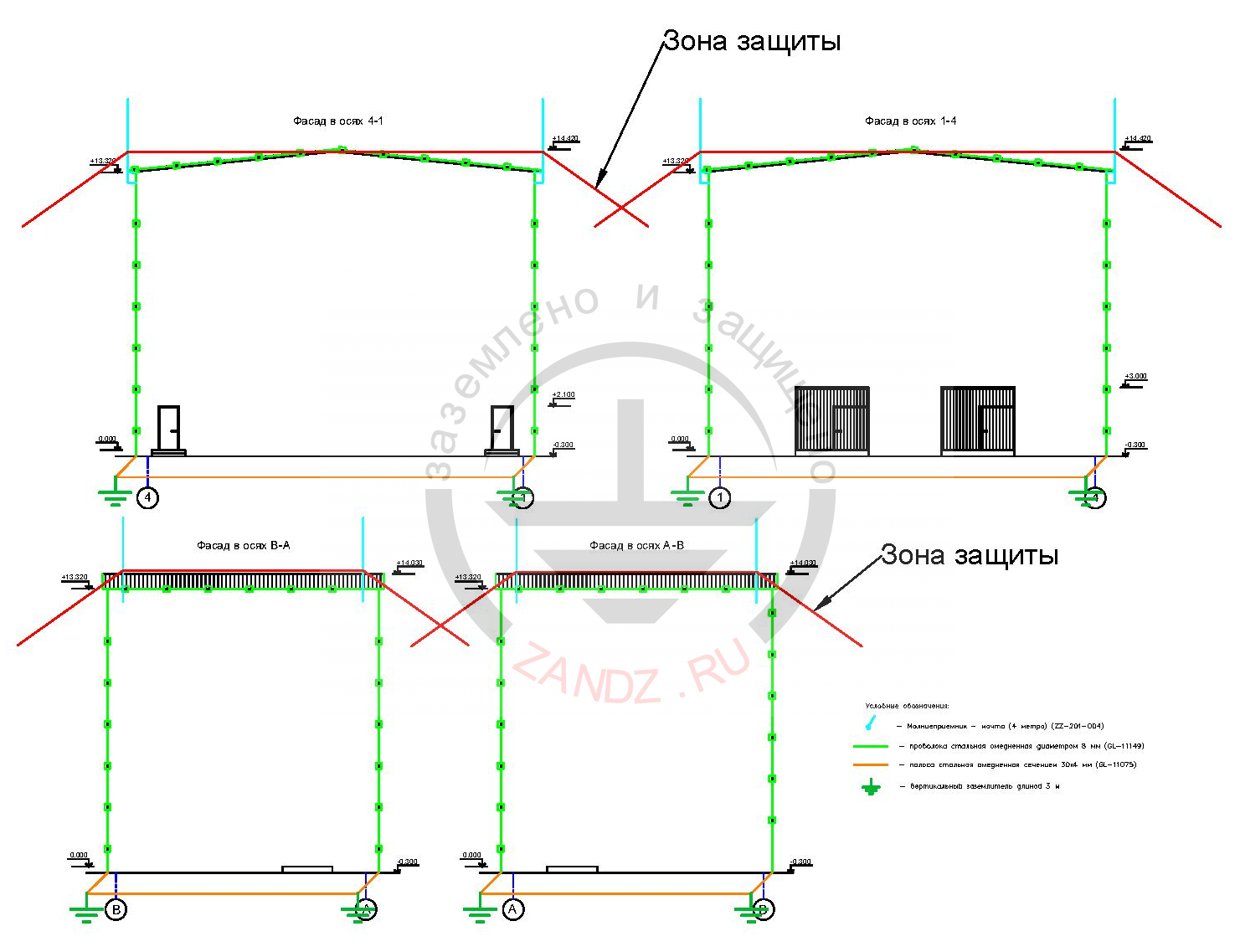

На рисунке 2 показано расположение оборудования и зона защиты.
Рисунок 2 - Расположение оборудования. Зона защиты.
В таблице 1 приведен перечень необходимого оборудования и материалов.
Таблица 1 – Перечень потребности оборудования и материалов.
