Пример расчёта молниезащиты горнолыжной базы

Пора зимних отпусков в самом разгаре, и любители активного зимнего отдыха спешат на на лыжные курорты. Современная горнолыжная база – сложный комплекс сооружений и элементов инфраструктуры: технических и административных зданий, гостиниц, подъемников, трансформаторной подстанции и системы освещения. Нужно ли защищать его от молнии, ведь зимой это природное явление — редкость? Безусловно, нужно. Во-первых, “редкое явление” — не значит “невозможное”. Например, на этом видео можно посмотреть, к чему приводит прямой удар молнии во время зимней грозы.

Во-вторых, правильная система молниезащиты необходима, чтобы горнолыжный комплекс пережил летний грозовой сезон. Там, где возможно, в качестве молниеотводов стоит использовать осветительные мачты. Зоны, оставшиеся незащищенными, следует оборудовать стержневыми молниеприемниками. Таким образом горнолыжная база будет защищена от молнии не только летом, но и зимой.

Давайте рассмотрим пример расчёта молниезащиты горнолыжной базы, предложенный техническим центром ZANDZ.

Задача

Произвести расчет молниезащиты горнолыжной базы. Защищаемое сооружение относится к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Решение по молниезщаите горнолоыжной базы

Расчеты произведены в соответствии со следующими документами:

• «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
• «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
• «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.

Описание системы внешней молниезащиты горнолоыжной базы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

1. В качестве молниеприемников используются высокомачтовые осветительные опоры высотой 20 м.
2. Дополнительно выполняется установка 2-х стержневых молниеприемников высотой 4 м, крепящихся к дымовым трубам. Учтено, что на крепление уходит 0,7 м высоты молниеприемника.
3. От молниеприемников проложены токоотводы с применением омедненной проволоки D=8 мм.
4. В качестве токоотводов используется металлическое ограждение на некоторых участках крыши. Соединение с проволокой производится с помощью зажима ZZ-005-064.
5. Молниеприемники таким образом соединяются между собой для организации двух токоотводов от каждого молниеприемника.
6. От ограждения выполняется 2 спуска к искусственному заземлителю.
7. Крепление токоотводов осуществляется (шаг установки 0,6-1 м):

• на стенах с помощью зажимов GL-11703A.

Решения по обеспечению необходимых требований к заземляющему устройству:

1. Монтаж заземляющего устройства, состоящего из горизонтального электрода (полоса омедненная сечением 4x30 мм), глубина 0,5 метра и 3-х вертикальных электродов (штырей из омедненной стали диаметром 14 мм) длиной 3 м.
2. Соединение горизонтальных и вертикальных электродов между собой осуществляется с помощью зажима ZZ-005-064.
3. Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.

Расположение молниеприемников на гостинице показано на рисунке 1.

Рисунок 1. План с расположением элементов молниезащиты и заземляющего устройства

Расчет надежности молниезащиты в программе

Для расчета приняты следующие исходные данные:

Плотность разрядов молнии в землю – 4 уд/кв.км в год для Москвы.

Результаты расчета молниезащиты, проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»), приведены в таблице 1. Исходные данные и результаты расчета в файле pdf.

Таблица 1 – Результаты расчета молниезащиты

Комплектующие для системы внешней молниезащиты горнолыжной базы

Таблица 2 – Перечень потребности материалов

№ п/п	Рис.	Артикул	Изделие	Количество
Система молниезащиты
1.		ZZ-201-004	ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь)	2

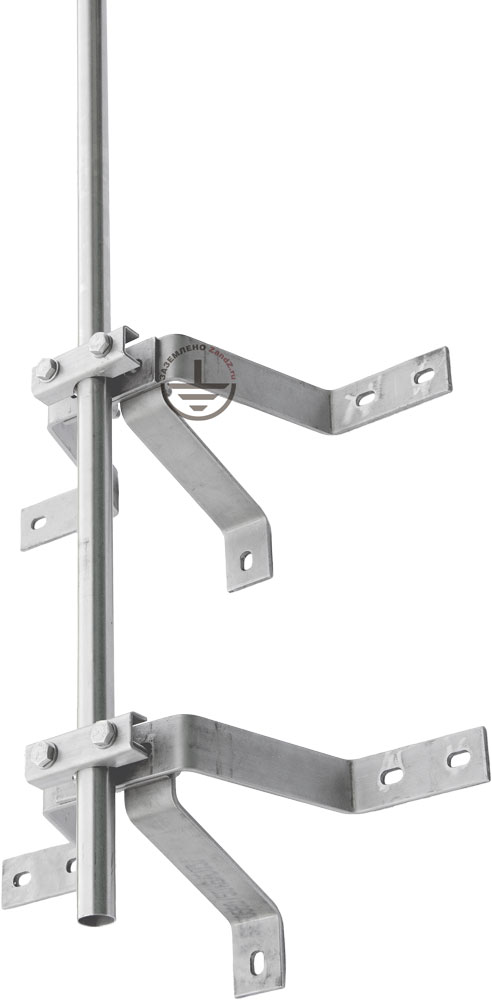

2.		GL-21202	GALMAR Держатель для молниеприемников GL-2110X (уст. на дымоход, стену; нерж. сталь)	2
3.		GL-20022	GALMAR Зажим к молниеприемникам GL-2110X для токоотводов (нерж. сталь)	2
4.		GL-11149-10	GALMAR Проволока омедненная стальная (D8 мм; бухта 10 метров)	1

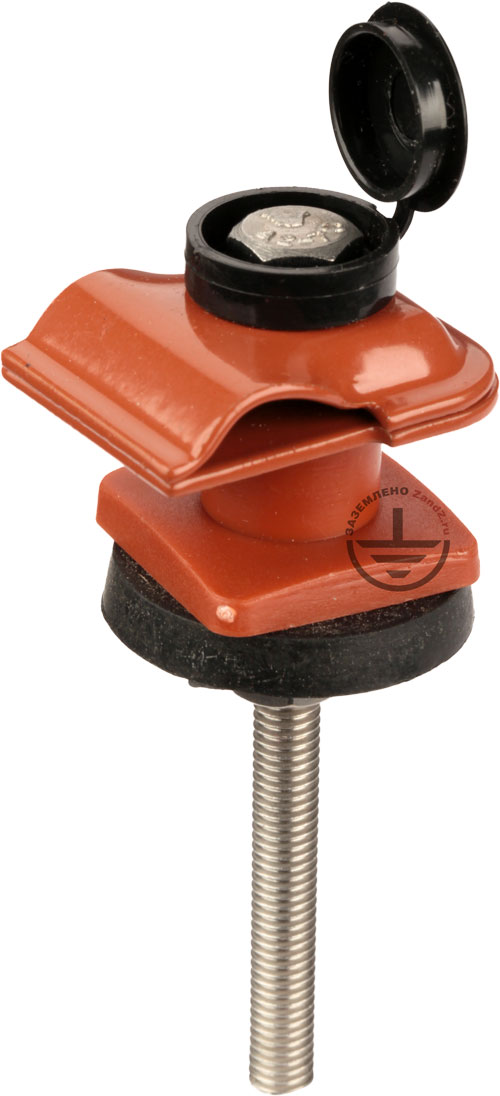

5.		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	110
6.		GL-11703A	GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской)	10
7.		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2
Заземляющее устройство
8.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	7
9.		GL-11075-50	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров)	2
10.		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м	6
11.		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
12.		ZZ-003-061	ZANDZ Наконечник стартовый	3
13.		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
14.		ZZ-006-000	ZANDZ Смазка токопроводящая	1
15.		ZZ-007-030	ZANDZ Лента гидроизоляционная	1
26.		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1

У вас появились вопросы по расчётам молниезащиты? Обращайтесь за помощью в Технический Центр ZANDZ!
