Молниезащита для туристической базы!

11.11.16

Туристический отдых широко популярен в любое время года, поэтому практически в любом уголке мира имеются туристические базы для отдыха. Как правило, они располагаются в местах, отдаленных от населенных пунктов. Такие объекты должны быть защищены от внешней опасности, в частности, от прямого попадания молнии. В противном случае, это может обернуться негативными последствиями.

Один из наших партнеров задал вопросы техническому центру ZANDZ: «Как выполнить молниезащиту туристической базы? Какое решение вы можете предложить?»

Технический центр ZANDZ отреагировал оперативно и предложил следующее решение для поставленной задачи:

Объект:

Удельное сопротивление грунта, принятое для расчетов – 150 Ом*м.

Туристические базы относятся к «обычным», в соответствии с СО и к 3-ей категории, согласно РД. Необходимая надежность – 0,9.

Согласно ПУЭ 7 изд. п. 1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом при линейном напряжениии 380 В источника трехфазного тока или 220 В источника однофазного тока.

Необходимые мероприятия по защите от молнии

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

• Огранизация токоотвода по периметру кровли и по коньку, по краям кровли и конька, а так же по углам объекта выполнить вертикальные возвышения на 1 м при помощи стальной омедненной проволоки D8 мм (см. рис.1).
• Монтаж заземляющего устройства, состоящего из 3х вертикальных электродов длиной 3 м, объединенных горизонтальным электродом (омедненная полоса 30х4 мм). Расстояние от горизонтального электрода до объекта не менее 1 м, заглубление 0,5 – 0,7 метра.
• Все металлические объекты на кровле подключаются к токоотводам.

Расчет сопротивления заземляющего устройства:

Расчетное сопротивление заземляющего устройства составляет 9,24 Ом, что меньше допустимого сопротивления 10 Ом.

Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю – 6 ударов/кв. км в год.

Полное число ударов в систему – 0,023 (раз в 261 год).

Суммарное число прорывов – 0,00091.

Надежность системы – 0,96.

Вероятность прорыва во все объекты системы – 0,04 (раз в 1055 лет).

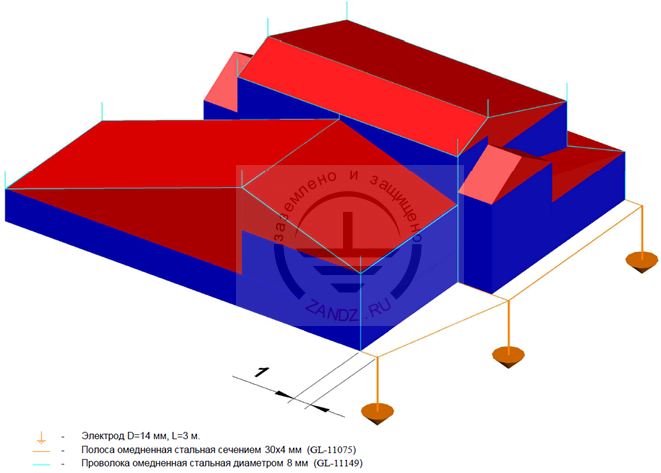

Рисунок 1. Расположение оборудования.

Таблица 1. Перечень оборудования и необходимых материалов.

№	Рис.	Артикул	Наименование	Кол-во, шт.
1.		GL-11149-50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	3
2.		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	25
3.		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	110
4.		GL-11703A	GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)	40
5.		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	3
6.		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6
7.		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
8.		ZZ-003-061	ZANDZ Наконечник стартовый	3
9.		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
10.		ZZ-006-000	ZANDZ Смазка токопроводящая	1
11.		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
12.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	4
13.		ZZ-007-030	ZANDZ Лента гидроизоляционная	1
14.		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	1
15.		GL-11075-10	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10 метров)	1
16.		ZZ-500-110	ZANDZ Проводник заземляющий (10 м; S25; одножильный; с наконечником под болт D8)	1
