Молниезащита павильона на винодельческом хозяйстве

Для безопасной работы обслуживающего персонала и правильного протекания технологических процессов необходимо выполнять молниезащиту и заземление на винодельческом хозяйстве. Недавно в Технический центр ZANDZ поступил такой запрос. Рассмотрим предложенное нами решение подробнее.

Расчет молниезащиты винодельческого хозяйства.

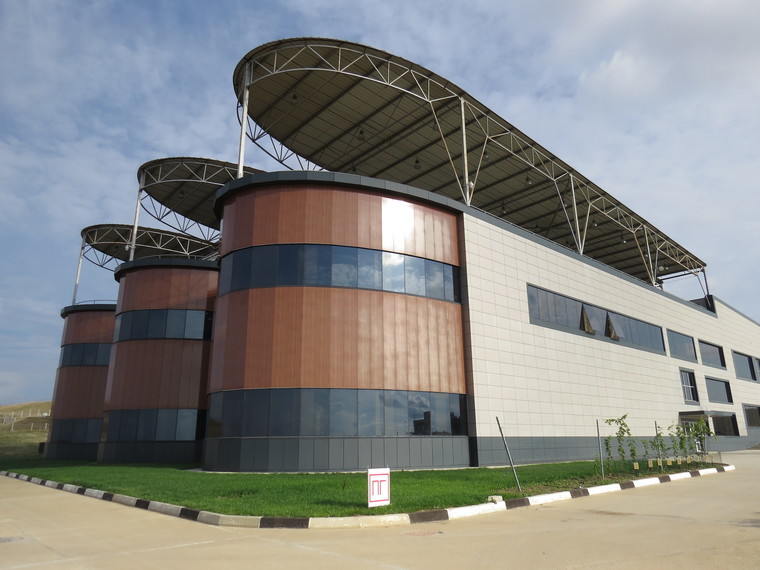

Объект: павильон водоподготовки на винодельческом хозяйстве.

Рисунок 1 - План объекта.

Задача: Выполнить расчеты системы молниезащиты павильона водоподготовки на винодельческом хозяйстве.

Защита зданий и сооружений от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод – это возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.

Решения по обеспечению требований к системе молниезащиты ангара:

1. Молниезащита выполнена в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

2. Объект относится к 3-й категории молниезащиты. Надежность системы должна быть не менее 0,9.

3. В расчет применяем объекты, которые находятся рядом, а именно пожарные резервуары;

4. Установка 1-го вертикального молниеприемника высотой 7 м на стене ((ZZ-201-007-3);

5. Все металлоконструкции и коммуникации на кровле должны быть присоединены к токоотводам;

6. Прокладка горизонтального заземлителя. Заземлитель выполнен из коррозионностойкой полосы стальной омедненной сечением 4х30 мм (GL-11075), глубина заложения 0,5 м, расстояние до стены здания не менее 1 м;

7. В местах спуска токоотводов выполняется установка 2-х вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 3 м;

8. Соединение вертикальных и горизонтальных электродов между собой осуществляется с помощью зажимов ZZ-005-064. Кол-во зажимов берется с запасом для соединения полосы по длине;

9. Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A;

10. В случае наличия существующего ЗУ, следует объединить их в одно общее ЗУ в соответствии с ПУЭ п.1.7.55.

Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю – 4 удара/кв. км в год;

Полное число ударов в систему – 0,026 (раз в 38 лет);

Суммарное число прорывов – 0,0023 (раз в 435 лет);

Надежность системы – 0,912;

Вероятность прорыва во все объекты системы – 0,088.

Расчет сопротивления заземляющего устройства:

Расчетное сопротивление заземляющего устройства составляет 9,2 Ом.

На рисунке 2 показано расположение оборудования.

В таблице 1 приведен перечень необходимого оборудования и материалов.

Рисунок 2 - Расположение оборудования для молниезащиты винодельческого хозяйства.

Таблица 1 – Перечень потребности в материалах.

№ п/п	Рисунок	Артикул	Изделие	Количество, шт.
1.		ZZ-201-007-3	Молниеприёмник-мачта ZANDZ вертикальный 7 м с комплектом из 2х креплений к стене (нерж. сталь)	1
2.		ZZ-202-002	ZANDZ Зажим к молниеприёмнику D42 мм для токоотводов (нержавеющая сталь)	1
3.		GL-11149-20	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров)	1
4.		GL-11149-10	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 10 метров)	1
5.		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	1
6.		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	15
7.		GL-11704A	GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)	15
8.		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2
9.		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	4
10.		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	3
11.		ZZ-003-061	ZANDZ Наконечник стартовый	2
12.		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	1
13.		ZZ-006-000	ZANDZ Смазка токопроводящая	1
14.		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
15.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	4
16.		ZZ-007-030	ZANDZ Лента гидроизоляционная	2
17.		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	1
18.		ZZ-500-110	ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8)	2
19.		LE-373-960	LEUTRON Ограничитель перенапряжений (УЗИП) PP BCD TNS 25/100	1
