Рассчитываем молниезащиту для отеля в Московской области

Мы не раз писали о том, насколько важна надежная молниезащита от молнии в гостиницах, оздоровительных центрах, спортивных комплексах и других местах скопления людей. В конце прошлого года наш партнер Компания "EcoAsk", ИП Косарев С.В обратился в Технический центр ZANDZ с запросом рассчитать систему молниезащиты для одного из таких объектов — рекреационного комплекса Парк-отель “Софрино” в Московской области. Наши специалисты выполнили эту задачу. Более того — молниезащита уже смонтирована на объекте. Давайте рассмотрим какое решение, мы предложили, и как выглядят элементы готовой системы.



Исходные данные:

  • объект: парк-отель “Софрино”;

  • заземляющее устройство существующее - контур;

  • расположение объекта: Московская обл.



Задача:

Рассчитать систему молниезащиты для отеля при помощи отдельно стоящих молниеприемников-мачт.



Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" и РД 34.21.122-87 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ".

Объект относится к III категории молниезащиты. Надежность системы должна быть не менее 0,9.



Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. Молниезащита объекта выполнена в виде молниеприемной сетки при помощи стальной оцинкованной проволоки диаметром 8 мм (ZZ-502-008). Все возвышающиеся объекты (шахты, двигатели) над кровлей защищаются при помощи молниеприемников-мачт  высотой 4 м на трех бетонных основаниях (GL-21121).

  2. Для продлевания срока службы молниеприемника рекомендуется разбирать конструкцию мачты во внегрозой период.

  3. Установка токоотводов осуществляется при помощи зажима GL-11711 - на кровле,  GL-11703А - на вертикальных поверхностях. Опуски токоотводов выполняются по водосточным трубам при помощи зажимов GL-11514.  Шаг установки зажимов 0,8-1,0 м.

  4. Для соединения проката по длине и в узлах сетки используется универсальный зажим GL-11551A.

  5. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545. Лестницы, перила, присоединяются при помощи зажима-хомута GL-11514.

  6. Существующее заземляющее устройство выполнено в соответствии с РД 34.21.122-87, п.2.26.

  7. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

  8. В соответствии с ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.



Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю – 4 удара/кв. км в год

Полное число ударов в систему – 0,11 (раз в 9 лет);

Суммарное число прорывов – 0,0066 (раз в 152 года);

Вероятность прорыва во все объекты системы – 0,06;

Надежность системы – 0,94.



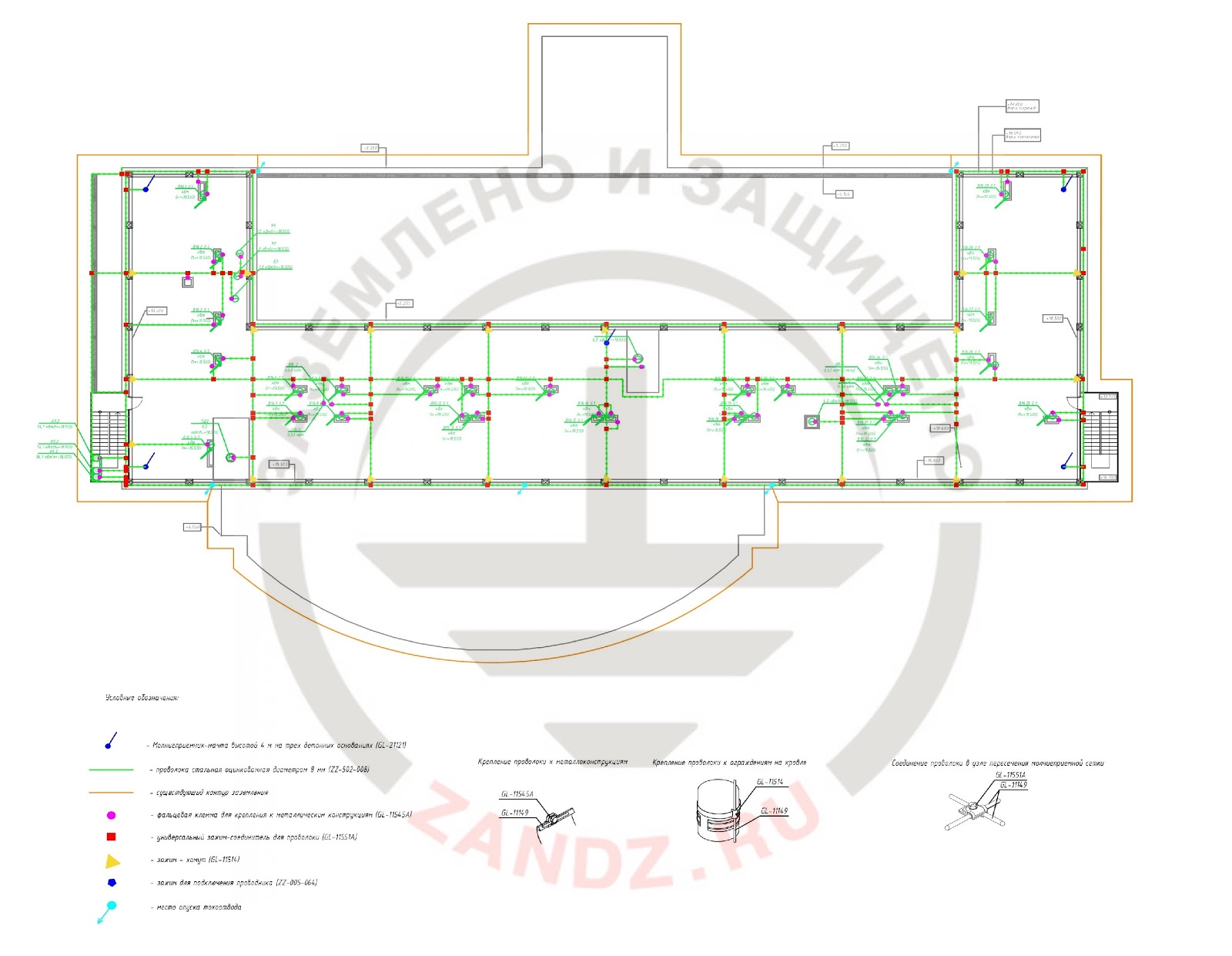

Размещение оборудования показано на рисунке 1.

молниезащита отеля

Рисунок 1 – Расположение оборудования.

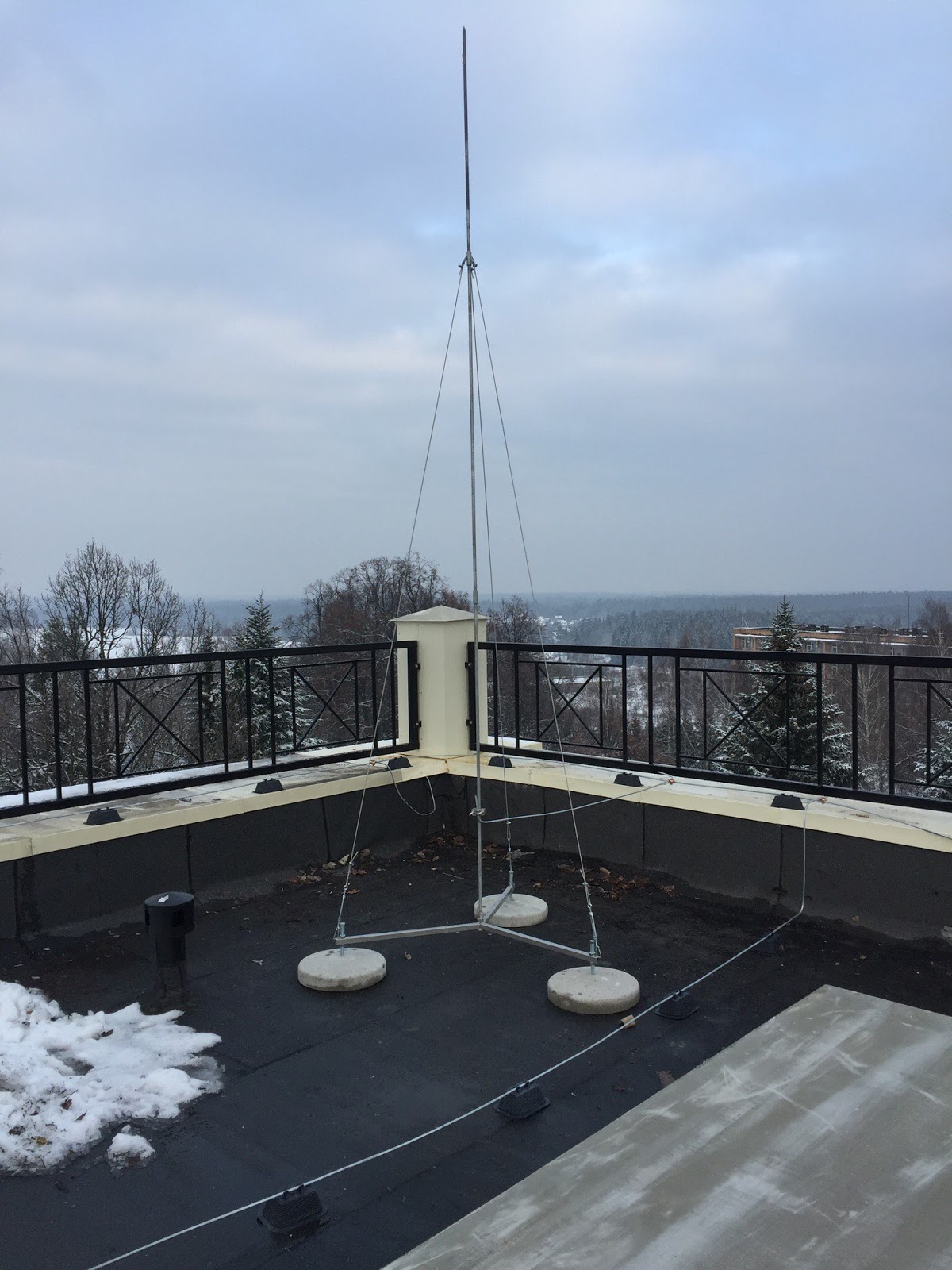

На фото ниже — элементы молниезащиты, установленные на кровле отеля:

молниеприёмник на кровле отеля

На заднем плане - молниеприемник-мачта на трех бетонных основаниях высотой 4 м. На переднем плане - оцинкованный токоотвод диаметром 8 мм на бетонных держателях.



Перечень оборудования и  необходимых материалов, использованных при монтаже приведены в таблице 1.



Таблица 1 – Перечень потребности материалов.

Рисунок Артикул Наименование Кол-во, шт.
1. GL-21121 GALMAR Молниеприемник-мачта (4,0 м; на 3х бетонных основаниях; одноступенчатая тросовая поддержка; оцинкованная сталь) GL-21121 GALMAR Молниеприемник-мачта (4,0 м; на 3х бетонных основаниях; одноступенчатая тросовая поддержка; оцинкованная сталь) 5
2. ZZ-502-008-125 Проволока ZANDZ стальная оцинкованная (D 8 мм / S 50 мм²; бухта 125 м) ZZ-502-008-125 Проволока ZANDZ стальная оцинкованная (D 8 мм / S 50 мм²; бухта 125 м) 7
3. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 150
4. GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 360
5. GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) 515
6. GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 60
7. GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь) GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь) 30



У вас возникли вопросы или нужно рассчитать систему молниезащиты для отелей? Отправляйте запрос по адресу info@zandz.ru.
