Тросовые молниеприемники, по мнению многих, наиболее надежный способ защиты от молнии. Обеспечивая более высокий уровень защиты, чем стержневые и сетчатые молниеотводы, тросы стали стандартом молниезащиты на самых ответственных объектах промышленной инфраструктуры. В их число входят такие объекты как высоковольтные линии электропередачи и резервуарные парки нефтехранилищ.
Другим важным объектом применения является цех или ангар, в производственном процессе которого используются взрывоопасные и легковоспламеняющиеся вещества. В таких случаях обязательным требованием является запрет на установку молниеприемников непосредственно на здании. Как правило, сооружения имеют вытянутую в длину форму. Тросовый пролет может быть длиной 100-150 м, поэтому располагая по краям здания опоры и натягивая между ними трос, удается соблюсти условие молниезащиты по 1 категории РД 34. Подобрав необходимую высоту подвеса троса, здание будет защищено с необходимой надежностью: 0,9, 0,99 вплоть до максимального требуемого значения 0,999.
В примере рассмотрена молниезащита склада лакокрасочных материалов габаритами 100 x 14 метров и высотой 10 метров с надежностью 0,99.
Пример расчета
Мероприятия выполнены в соответствии с ПУЭ 7-е изд. Глава 1.7, СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.
Молниезащита

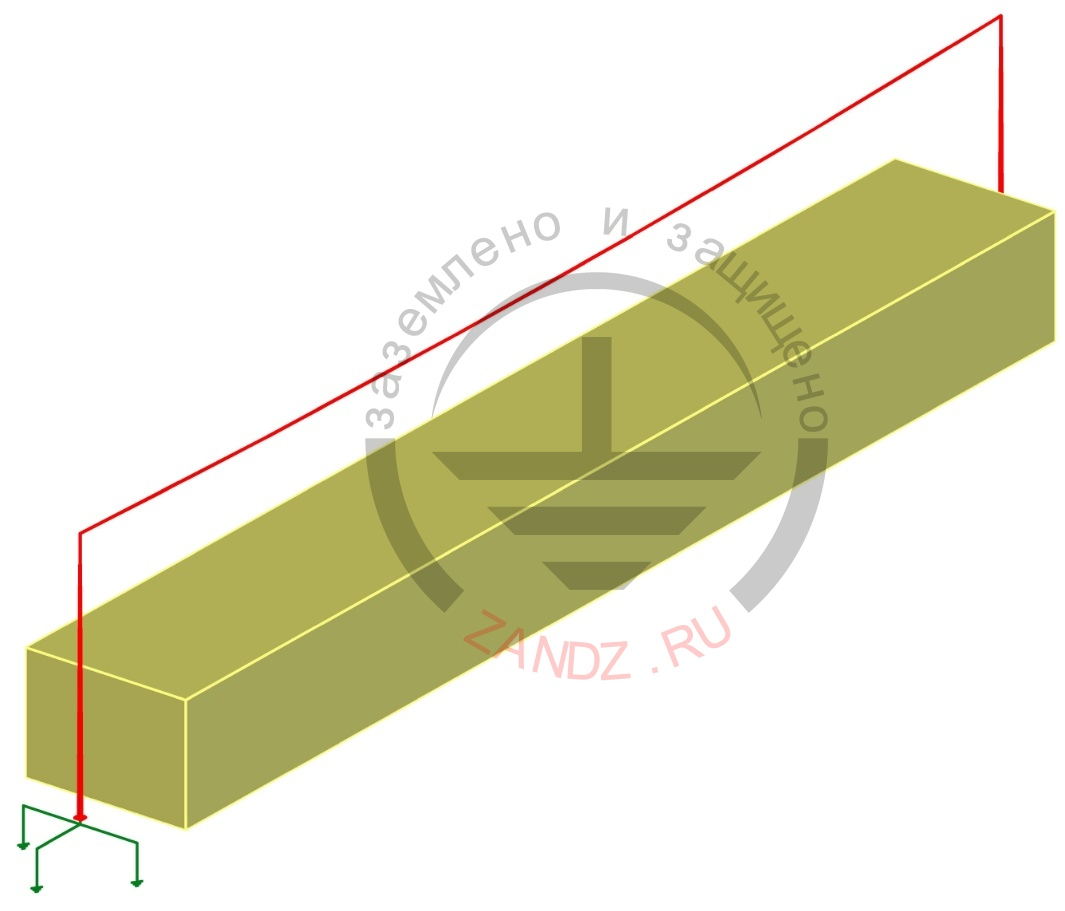

Молниезащита здания выполняется тросовым молниеприемником, закрепленных на двух опорах высотой 22 м, которые устанавливаются на расстоянии 3 м от здания. Длина пролета троса равняется 106 м, стрела провеса 1 м. Здание защищается с надежностью 0,99 СО.
Заземление
Для каждой тросовой опоры устанавливается заземляющее устройство в виде:
- Прокладка горизонтального заземлителя для растекания тока в трех направлениях с углом 90 градусов между ними. Длина каждого заземлителя 5 м. Заземлитель выполнен из коррозионностойкой полосы стальной омедненной сечением 4х30 мм (GL-11075), глубина заложения 0,5 м.
- На каждом направлении в конце горизонтального заземлителя устанавливается по одному вертикальному электроду длиной 3 м.
- Соединение вертикальных и горизонтальных электродов, а также горизонтальных электродов с молниеприемником осуществляется с помощью зажимов ZZ-005-064.
Рисунок 1 – План расположения элементов молниезащиты и заземляющего устройства (для просмотра в полном размере нажмите на изображение)
Расчет молниезащиты:
Для расчета приняты следующие исходные данные:
- Плотность разрядов молнии в землю – 5,5 уд/кв.км в год.
- Число ударов в незащищенный объект – 0,062 1/год, период - раз в 16 лет.
Результаты расчета молниезащиты, проведенного с помощью программного обеспечения, разработанного ОАО "Энергетический институт им. Г.М.Кржижановского"(ОАО "ЭНИН") приведены в таблице 1.
Таблица 1 – Результаты расчета молниезащиты
|
№ |
Объект |
Высота молниеприёмника, м |
Надежность защиты |
Число ударов в объект, год - 1 |
Число прорывов в объект, год - 1 |
|
Период ударов, год |
Период прорывов, год |
||||
|
1 |
Склад лакокрасочных материалов |
22 |
0,9987 |
0,165 |
0,0002 |
|
раз в 6 лет |
раз в 5000 лет |
Перечень необходимых материалов приведен в таблице 2.
Таблица 2 – Перечень потребности материалов
|
№ п/п |
Рис. |
Артикул |
Изделие |
Количествоо |
|
Система молниезащиты |
||||
|
1. |
|
ZZ-204-122 |
ZANDZ Опора системы тросовой молниезащиты с одним узлом крепления троса (высота подвеса 22 м) |
2 |
| 2. |  |
ZZ-204-001 | ZANDZ Трос грозозащитный стальной оцинкованный (50 мм2) | 110 |
|
Заземляющее устройство |
||||
|
3. |
|
GL-11075-20 |
GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) |
2 |
| 4. |  |
ZZ-005-064 | ZANDZ Зажим для подключения проводника (до 40 мм) |
8 |
|
5. |
|
ZZ-001-065 |
12 |
|
|
6. |
|
ZZ-002-061 |
7 |
|
|
7. |
|
ZZ-003-061 |
6 |
|
|
8. |
|
ZZ-004-060 |
3 |
|
|
9. |
|
ZZ-006-000 |
1 |
|
|
10. |
|
ZZ-007-030 |
2 |
|
|
11. |
|
ZZ-008-000 |
1 |
|
.jpg)
Если у вас возникли вопросы по поводу системы тросовой молниезащиты, о принципах работы и способах защиты, обращайтесь в Технический центр ZANDZ!
