Как сделать молниезащиту в частном доме?

Как сделать молниезащиту частного дома?
Предлагаем вам рассмотреть этот вопрос на реальном примере. Пару дней назад технические специалисты ZANDZ.com выполнили новый расчет молниезащиты по заявке клиента. Рады поделиться расчетами с вами!

Параметры объекта:

Длина строения: 12 м;
Ширина: 13,5 м;
Высота: 10 м.
Материал кровли: композитная черепица (многослойное покрытие на основе стального листа толщиной 0,5 мм).
Облицовка: кирпич.
На крыше имеется два дымохода: на 20-30 см выше кровли.
Расстояние от стены до свеса кровли: 50-60 см.
По периметру кровли расположен водосточный желоб, 6 водосточных труб расположены по углам здания. Материал желобов и труб — пластик.
Тип грунта на объекте: суглинок.
Наличие высотных конструкций поблизости: нет.

Расчет молниезащиты производился в соответствии с ПУЭ 7-е изд. Глава 1.7, СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Согласно СО 153-34.21.122-2003, с точки зрения молниезащиты жилой дом относится к обычным типам объектов. А согласно РД 34.21.122-87 — к 3-ей категории. Исходя из этих данных, молниезащита объекта осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Устройство содержит в себе следующие компоненты: молниеприемник, токоотвод и заземлитель.

Комплекс мер по молниезащите данного объекта:

Установка двух стержневых молниеприемников высотой 4 м. Крепление осуществляется к дымовым трубам
Устройство двух токоотводов с применением омедненной проволоки D=8 мм. Молниеприемники соединяются между собой для организации двух токоотводов от каждого молниеприемника. Токоотводы следует располагать не ближе чем в 3 м от входов или в местах недоступных для прикосновения людей. Крепление токоотводов на крыше осуществляется с помощью зажимов GL-11747A. Крепление токоотводов к водосточной трубе осуществляется с помощью зажимов GL-11514. Крепление токоотвода к дымовым трубам производится с помощью зажимов GL-11704A. Соединение и разветвление токоотводов производится с использованием зажимов GL-11551A.
Монтаж заземляющего устройства, состоящего из трех вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 3 м, объединенных горизонтальным электродом (полоса омедненная 30х4мм). Расстояние между вертикальными электродами не менее 5 метров, расстояние от горизонтального электрода до стен здания 1 м, глубина 0,5 метра.
Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.

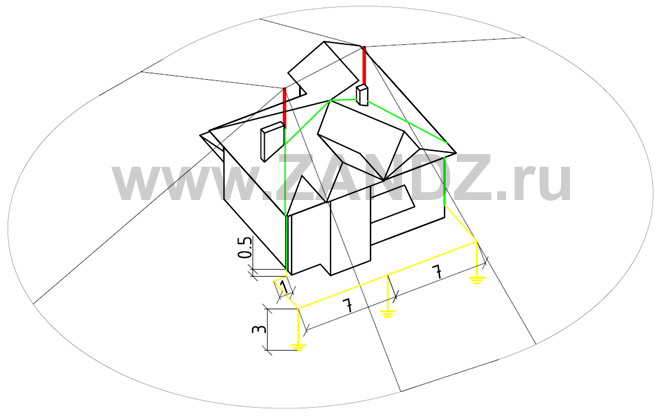

^{Зона защиты и схема расположения элементов молниезащиты}

Оборудование для молниезащиты:

Изображение	Артикул	Наименование изделия	Коли-чество
	GL-21103G	GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (4 метра)	2
	GL-21202	GALMAR Держатель для молниеприёмника - мачты GL-21103G к дымоходу (нержавеющая сталь)	2
	GL-20022	GALMAR Зажим к молниеприёмнику - мачте GL-21103G для токоотводов (нержавеющая сталь)	2
	GL-11149-50	GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров)	1
	GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	3
	GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	30
	GL-11514	GALMAR Зажим на водосточную трубу для токоотвода (луженная медь + луженная латунь)	14
	GL-11704A	GALMAR Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)	3
	GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2
	ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	3
	ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6
	ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
	ZZ-003-061	ZANDZ Наконечник стартовый	3
	ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
	ZZ-006-000	ZANDZ Смазка токопроводящая	1
	ZZ-007-030	ZandZ Лента гидроизоляционная	1
	ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
	GL-11075-50	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров)	1

Присылайте ваши вопросы по расчетам заземления и молниезащиты. Технические специалисты ZANDZ с удовольствием ответят на них. Наши контакты представлены здесь.
