Скоро лето, а это значит, что тысячи учащихся отправятся в летние лагеря отдыха. Расположение лагерей разнообразно, они могут находится в лесных массивах, в горах, на берегах морей, озер и рек. Пребывание в таких уголках подразумевает желанную близость с природой, но с оговоркой, что человек остается наедине с опасностями, которые представляет отличная от городского пейзажа местность. Безусловно, одними из самых серьезных угроз естественных условий являются стихийные метеорологические явления, такие как ураганы и грозы с молниями.
Молния опасна на открытой местности, узнать куда она ударит не представляется возможным. Конечно, есть рекомендации насчет укрытия от нее: не находиться рядом с деревьями, опорами ЛЭП, столбами и вышками - но эти действия на крайний случай, когда гроза застала врасплох. Чтобы предотвратить угрозу и защитить территорию лагеря от молнии, необходимы правильно спроектированные и организованные мероприятия по молниезащите.
В первую очередь стоит обратить внимание на нормативные документы, которые предъявляют серьезные требования к пожарной безопасности. К ним относятся «Методика оценки безопасности (готовности) оздоровительных учреждений (лагерей, объектов и мест отдыха и туризма) с круглосуточным пребыванием людей, в том числе детских» и «Методические рекомендации по обеспечению пожарной безопасности в учреждениях летнего детского отдыха». Без защиты от молнии обеспечить противопожарные требования этих методик невозможно.
Для защиты всей площади лагеря отдыха подойдут отдельно стоящие молниеприемники, которые охватят все строения своей зоной защиты. Особенно тщательно нужно подходить к защите лагерей со строениями из древесных экологичных материалов. Молниезащиту одной из таких экобаз, расположенной в на берегу озера, мы рассмотрим на примере.
Задача:
Произвести расчет системы молниезащиты летнего лагеря, который включает в себя навесы и беседки из дерева,
а также юрты, монтируемые на деревянные настилы.
Решение:
Расчеты произведены в соответствии со следующими документами:
- «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
- «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
- «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.
Описание системы молниезащиты:
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- Выполняется установка 3-х отдельно стоящих молниеприемников высотой 10 м и 5-ти высотой 12 м. Молниеприемники защищают сооружения с надежность 0,9 СО.
- Зоны защиты построены на высотах защищаемых сооружений - 3,92 м и 5,1 м и показаны на рисунке 1
- I район по давлению ветра СП 20.13330.2011 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*». Применяются молниеприемники, рассчитанные на этот район.
Для каждого молниеприемника устанавливается заземляющее устройство в виде:
- Горизонтального заземлителя для растекания тока в 2-х направлениях с углом не менее 90 градусов между ними. Длина каждого заземлителя 5 м. Заземлитель выполнен из коррозионностойкой полосы стальной омедненной сечением 4х30 мм (GL-11075), глубина заложения 0,5 м.
- На каждом направлении в конце горизонтального заземлителя устанавливается по одному вертикальному электроду длиной 3 м.
- Соединение вертикальных и горизонтальных электродов, а также горизонтальных электродов с молниеприемником осуществляется с помощью зажимов ZZ-005-064.

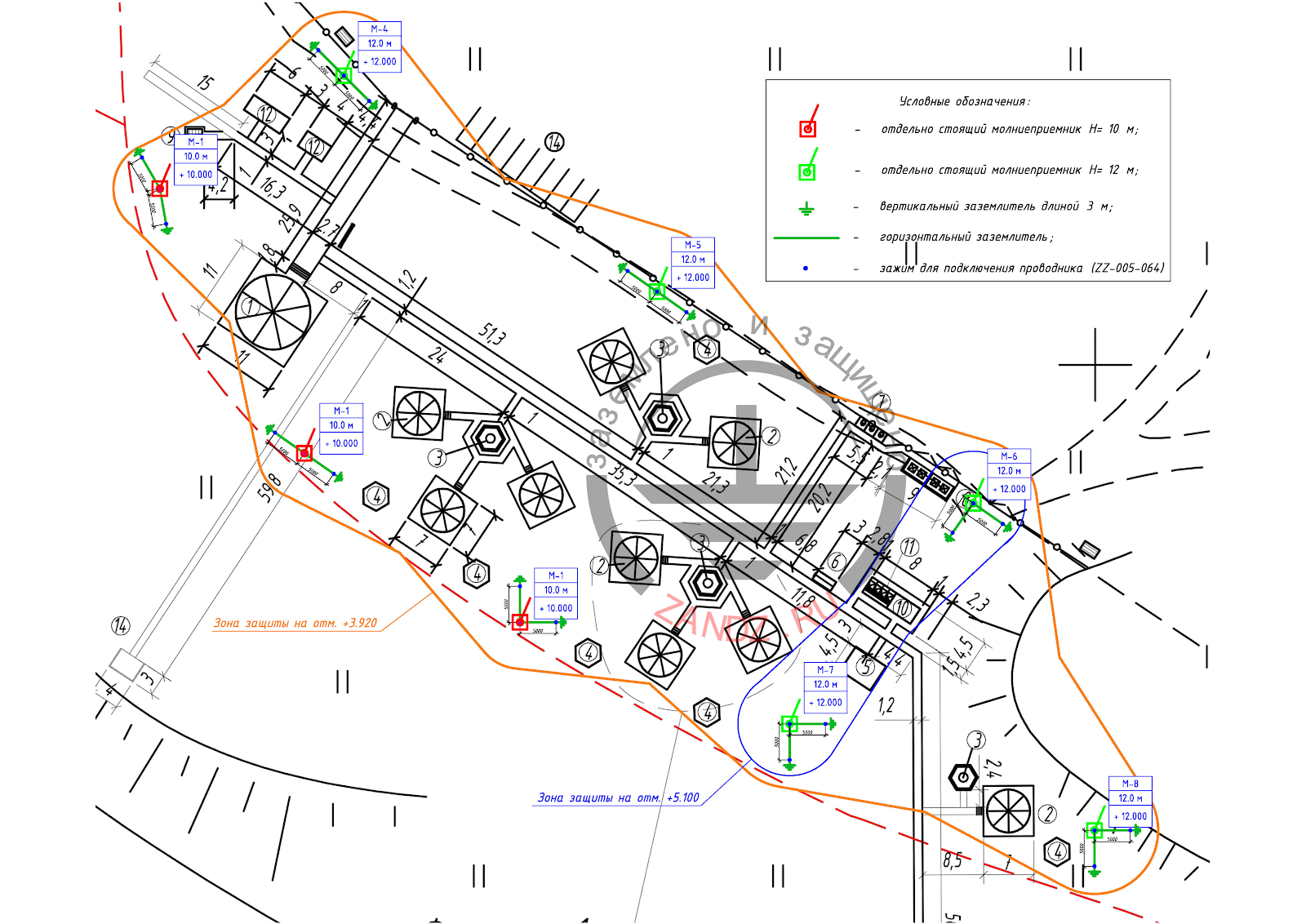

Рисунок 1. План с расположением элементов молниезщаиты и заземляющего устройства. Зона защиты соответствует надежности 0,9 СО

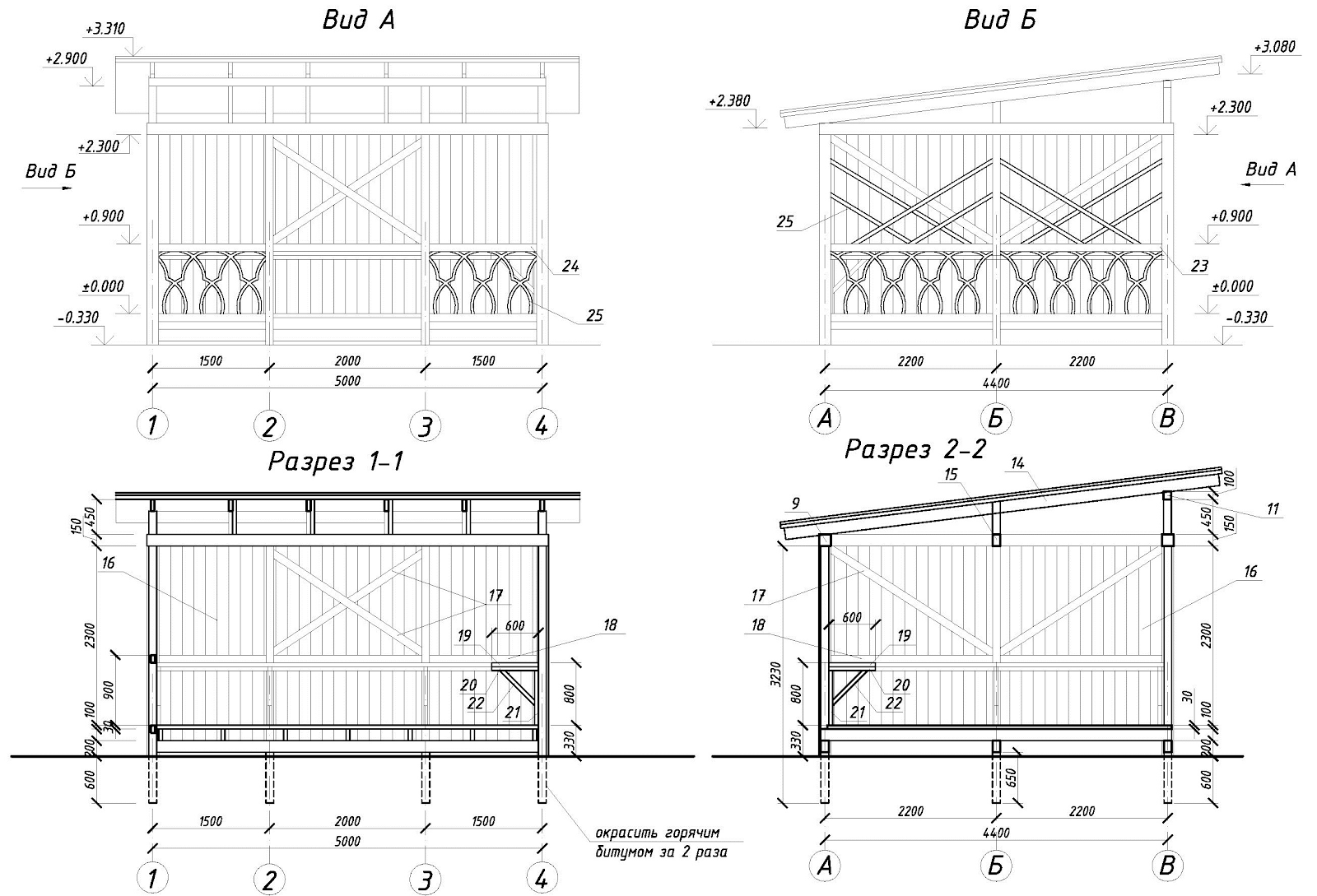

Рисунок 2. Пример деревянных строений летнего лагеря
Таблица 1. Перечень необходимых материалов:
| № п.п. | Рисунок | Артикул | Изделие | Количество |
| Система молниезащиты | ||||
| 1 |
| ZZ-201-010 | ZANDZ Молниеприемник вертикальный 10 м (оцинк. сталь; с закладыми под фундамент) | 3 |
| 2 |

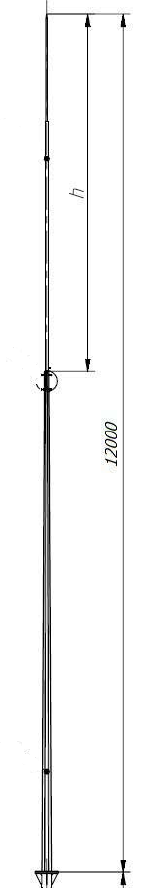

| ZZ-201-012 | ZANDZ Молниеприемник вертикальный 12 м (оцинк. сталь; с закладыми под фундамент) | 5 |
| Заземляющее устройство | ||||
| 3 |  | GL-11075-10 | GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10 метров) | 9 |
| 4 |
| ZZ-005-064 | 24 | |
| 5 |
| ZZ-001-065 | 32 | |
| 6 |
| ZZ-002-061 | 17 | |
| 7 |
| ZZ-003-061 | 16 | |
| 8 |
| ZZ-004-060 | 7 | |
| 9 |
| ZZ-006-000 | 2 | |
| 10 |
| ZZ-007-030 | 8 | |
| 11 |
| ZZ-008-000 | 1 | |
