Пороховые заводы требуют особо надежной молниезащиты. Причина понятна: прямой удар молнии в объект, на котором производится порох, может мгновенно привести к возгоранию и взрыву.

Недавно Технический центр ZANDZ получил задачу рассчитать молниезащиту такого объекта, обеспечив надежность системы не менее 0,99. Мы предложили решение, которое рассмотрим ниже.

Пример расчета молниезащиты порохового завода в Центральном ФО



Объект: пороховой завод.

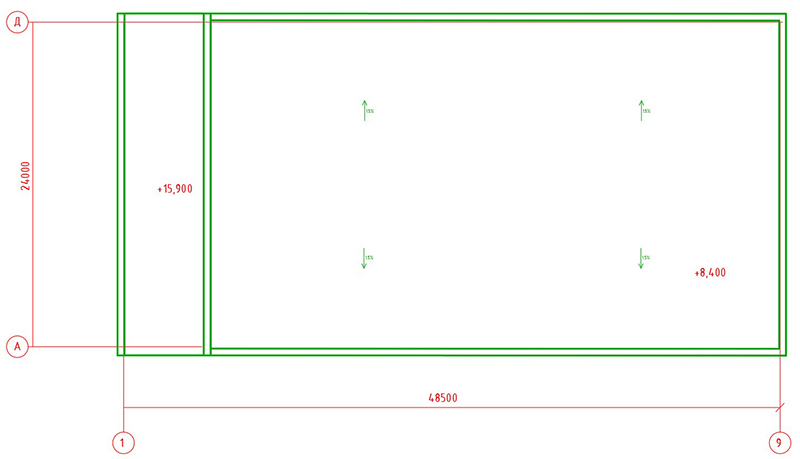

Рисунок 1 - План объекта.



Задача: Выполнить расчеты системы молниезащиты порохового завода.



Защита зданий от разрядов молнии осуществляется с помощью отдельностоящих молниеприемников.



Решения по обеспечению требований к системе молниезащиты порохового завода:

1. Молниезащита выполнена в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

2. Объект относится к I категории молниезащиты. Надежность системы должна быть не менее 0,99.

3. Молниезащита объекта выполнена при помощи 2-х вертикальных отдельностоящих молниеприемников-мачт высотой 22 м и 2-х вертикальных отдельностоящих молниеприемников-мачт высотой 12 м.

4. В качестве заземляющего устройства используются 2 вертикальных омедненных стальных электрода длиной 3 м, объединенных горизонтальным заземлителем (омедненная стальная полоса сечением 30х4 мм).

5. При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству.

6. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.



Итоги расчета, проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю -  4 уд/кв.км в год.

Полное число ударов в систему - 0,092 (раз в 11 лет).

Суммарное число прорывов - 0,00051 (раз в 1961 лет).

Вероятность прорыва в объекты системы – 0,0056.

Надежность системы - 0.9944.



На рисунке 2 показано расположение оборудования.

В таблице 1 приведен перечень необходимого оборудования и материалов.

Пример расчета молниезащиты порохового завода в Центральном ФО

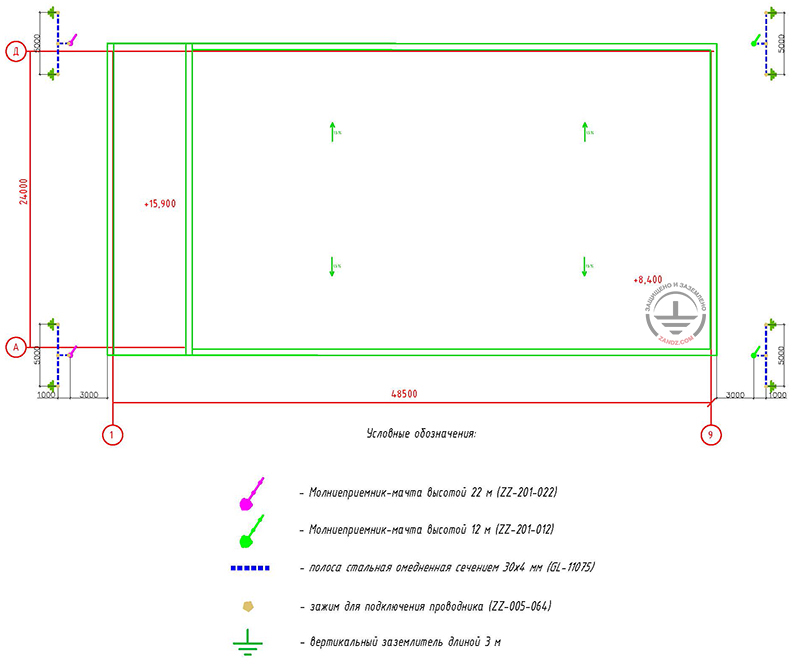

Рисунок 2 - Расположение оборудования для молниезащиты порохового завода.



Таблица 1 – Перечень потребности в материалах.

Поз. Изображение Обозначение Наименование Кол.
1. ZZ-201-022 ZANDZ Молниеприемник вертикальный 22 м (оцинк. сталь; с закладными под фундамент) 2
2. ZZ-201-012 ZANDZ Молниеприемник вертикальный 12 м (оцинк. сталь; с закладными под фундамент) 2
3. GL-11075-20 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров) 2
4. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 16
5. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 9
6. ZZ-003-061 ZANDZ Наконечник стартовый 8
7. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 4
8. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 17
9. ZZ-006-000 ZANDZ Смазка токопроводящая 1
10. ZZ-007-030 ZANDZ Лента гидроизоляционная 4
11. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1

У вас возникли вопросы по молниезащите пороховых заводов? Обращайтесь за помощью в Технический Центр ZANDZ!
