Молниезащита здания вентиляторной установки в Кемерово

Молниезащита здания вентиляторной установки в Кемерово

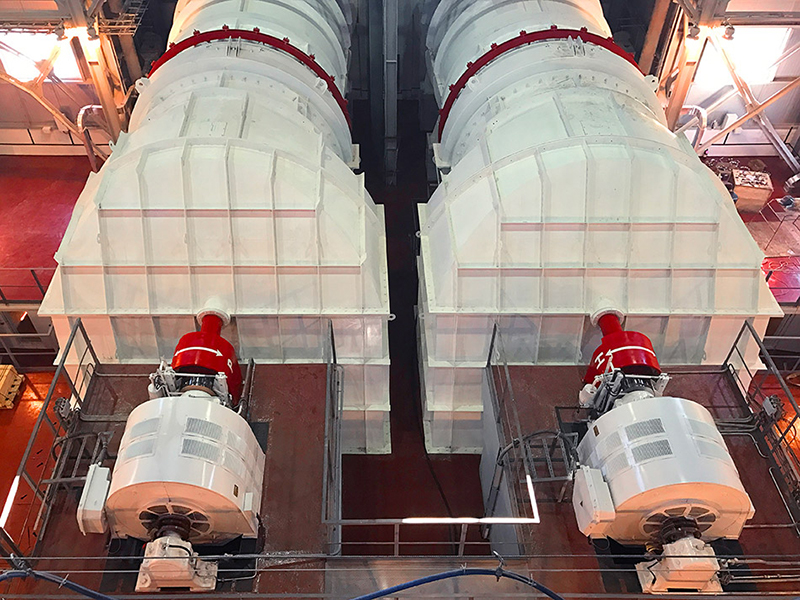

Вентиляторные установки в основном применяются для проветривания шахт. Недавно в Технический центр ZANDZ поступил запрос на расчет такой установки. Для молниезащиты объекта было основное требование выполнить по 2-й категории согласно РД. Рассмотрим предложенное нами решение подробнее.



Расчет молниезащиты здания вентиляторной установки.


Объект: здание вентиляторной установки.

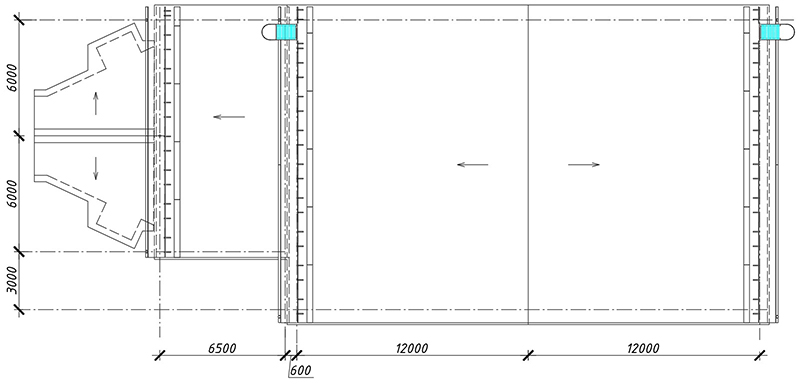

Рисунок 1 - План объекта.



Задача: Выполнить расчеты системы молниезащиты здания вентиляторной установки.



Решения по обеспечению требований к системе молниезащиты здания вентиляторной установки:

1. Молниезащита выполнена в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

2. Объект относится к II категории молниезащиты согласно РД. Надежность системы должна быть не менее 0,95.

3. Молниезащита объекта выполнена при помощи молниеприемной сетки с шагом не более 6х6 м. Сетка выполнена из стальной омедненной (толщина медного покрытия не менее 70 мкм) проволоки d8 мм (GL-11149).

4. В качестве токоотвода применяется стальная омедненная (толщина медного покрытия не менее 70 мкм) проволока d8 мм (GL-11149).

8. Установка токоотводов осуществляется при помощи зажима GL-11711 - на плоской кровле,  GL-11703А - на вертикальных поверхностях. Шаг установки зажимов 0,8-1,0 м.

9. Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A.

10. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545A. Лестницы, перила, присоединяются при помощи зажима-хомута GL-11514N.

11. Заземляющее устройство предусматривается зазказчиком.

12. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.



На рисунке 2 показано расположение оборудования.

В таблице 1 приведен перечень необходимого оборудования и материалов.

Молниезащита здания вентиляторной установки в Кемерово

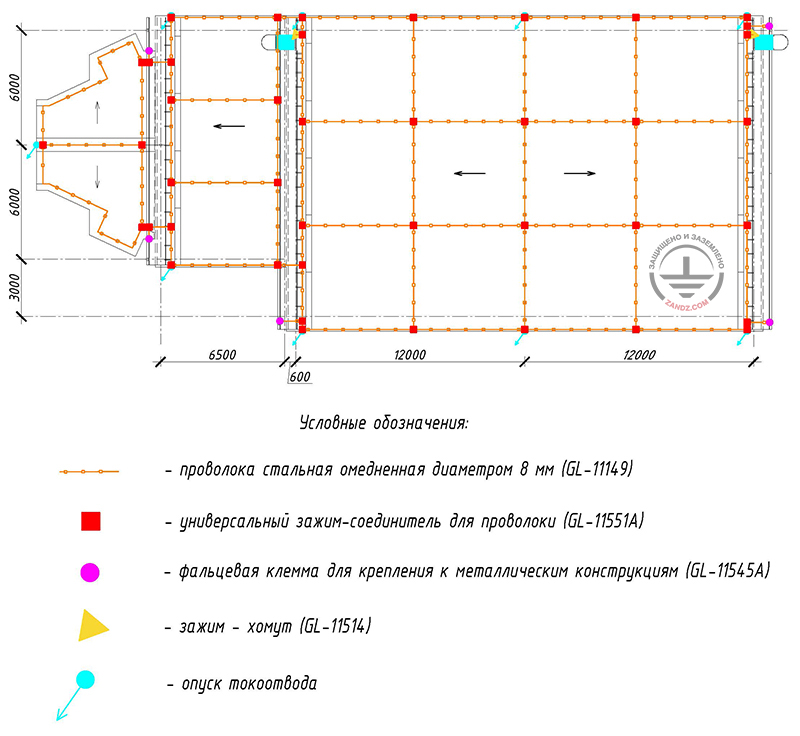

Рисунок 2 - Расположение оборудования для молниезащиты здания вентиляторной установки.



Таблица 1 – Перечень потребности в материалах.

Поз. Изображение Обозначение Наименование Кол
1. GL-11149-50 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) 9
2. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 50
3. GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) 280
4. GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 170
5. GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 10
6. GL-11514N Зажим GALMAR на водосточную трубу для токоотвода (лента из луженной меди + зажим из нержавеющей стали) 10
7. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 9

У вас возникли вопросы по молниезащите зданий вентиляторных установок? Обращайтесь за помощью в Технический Центр ZANDZ!
