Второй вебинар из серии "Простыми словами о монтаже заземления и молниезащиты"

(прошёл 30 августа 2016 года в 11:00 по МСК)

Рассмотрев на первом вебинаре требования к заземлению и молниезащите, переходим к популярным объектам. На втором вебинаре рассказываем простыми словами о расчетах и монтаже заземления и молниезащиты для самого популярного объекта — частного дома, коттеджа, дачи. Даем полную пошаговую инструкцию: с чего начать, на что следует обратить внимание, с какими сложностями можно столкнуться и как не допустить распространённых ошибок.

Не упустите возможность получить ценные знания из первых рук! Регистрируйтесь и обучайтесь бесплатно!



Рекомендуется просмотр с качеством "720p" в полноэкранном режиме.



Текст вебинара. Страница 1

Быстрая навигация по слайдам:

Примерное время чтения: 1 час 01 минута.

Заземление и молниезащита для частного дома

Заземление и молниезащита для частного дома



— Эта серия вебинаров ориентирована на электромонтажников, в том числе и начинающих, для тех, кто хочет разобраться в основах и тонкостях расчетов и монтаже заземления и молниезащиты. Вебинар ведет генеральный директор электромонтажной компании «Эн Джи Эн Групп» монтажник со стажем, эксперт клуба ZANDZ.ru — Сергей Алексеевич Толстопятов. Это значит, что у вас есть возможность увидеть все особенности и проблемы, возникающие при монтаже, что называется «глазами монтажника». На вебинарах также присутствуют технические специалисты ZANDZ – это Дмитрий Красноборов и Денис Поздняков, они могут отвечать на ваши вопросы в чате, поэтому, пожалуйста, не стесняйтесь, задавайте любые вопросы, в том числе и о монтаже и о вебинарах и о заземлении молниезащиты, любые ваши вопросы. Сегодня у нас второй вебинар нашей серии, мы рассматриваем, пожалуй, самые популярные объекты, с которым имеют дело монтажники – это частный дом, коттедж и дача. Мы рассмотрим, что такое комплексная защита частного дома, из каких элементов она состоит и какие работы она подразумевает. Мы проводим вебинар на новой площадке и у нас добавлена опросная анкета, она находится во вкладке «Опрос». Поэтому уважаемые участники, пожалуйста, после вебинара зайдите в эту вкладку и ответьте на вопросы. Этих вопросов всего пять, время ответов может достигать максимум двух минут, поэтому это не займет много времени у вас, но поможет сделать наши вебинары лучше. На этом моя вступительная речь окончена, передаю слово лектору. Сергей Алексеевич, добрый день!

— Здравствуйте! Всех приветствую на втором вебинаре. Сегодня будет наиболее интересная и мной любимая тема – это непосредственно практическое применение заземления и молниезащиты. Поэтому я хочу сконцентрироваться больше на практической части и именно то, что вы не всегда можете найти в Интернете и так далее.

Заземление в частном доме

Заземление в частном доме



— То есть сконцентрируюсь на тех моментах, на тех участках, которые возникали у меня при непосредственном выполнении монтажа, поделюсь кое-какими хитростями на тему заземления и молниезащиты, а дальше посмотрим.

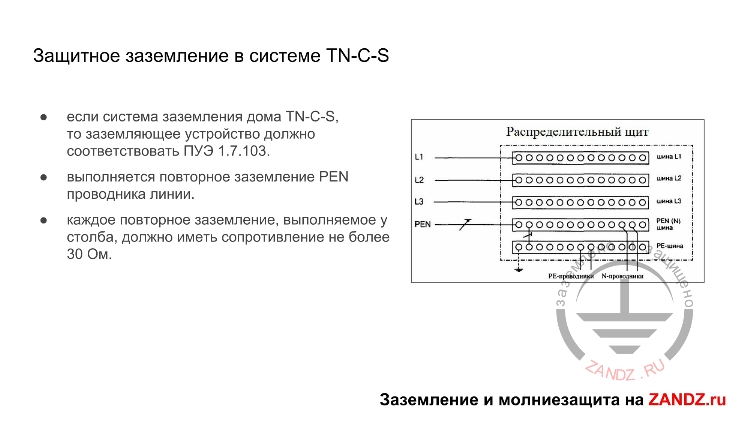

Защитное заземление в системе TN-C-S

Защитное заземление в системе TN-C-S



— Итак, начинаем вебинар. Заземление, устанавливаемое в частном доме – это защитное заземление. По определению защитное заземление – это заземление, которое выполняется в целях электробезопасности. Его назначение – это устранение опасности поражением тока в случае при прикосновении к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус или по другим причинам. Заземление позволяет уменьшить потенциал на оказавшихся под ним частям, а также выровнять, то есть поднять потенциал основания, на котором стоит человек до потенциала заземленного оборудования. Таким образом, напряжение прикосновения и шага уменьшаются до безопасных величин. Если поговорить о разностях потенциалов более образным языком, то все мы знаем, что электричество у нас движется по проводам примерно со скоростью света и соответственно задача заземления – это создать разность потенциалов вроде виртуальной искусственной горки, где самый низ этой горки – это наше низкое сопротивление заземления, которое смонтировано у нас.

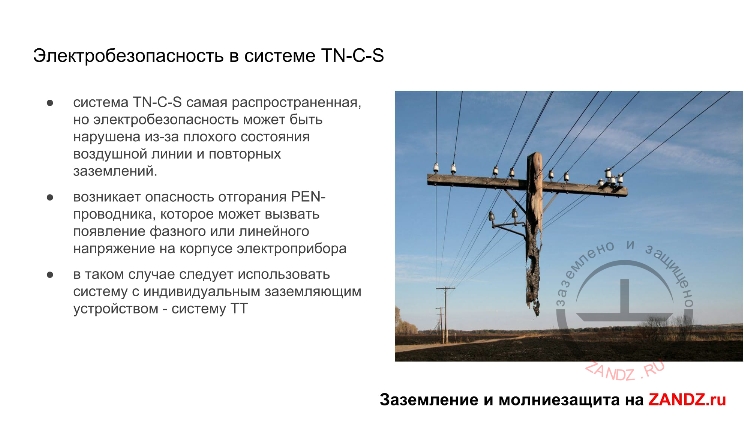

Электробезопасность в системе TN-C-S

Электробезопасность в системе TN-C-S



— Электробезопасность в системе TN-C-S, здесь я бы хотел немного вернуться к аббревиатуре, если не все знают, прошу прощения сразу за мой французский. Расшифровывается как T (Terre – земля), N (Neutre – нейтраль) и I (Isole – изолировано). В ГОСТе у нас есть такие понятия, как N – нулевой проводник, PE – нулевой защитный проводник и PEN – совмещенный нулевой рабочий и защитный проводник заземления. К этим аббревиатурам мы в дальнейшем с вами будем постоянно возвращаться к ним, поэтому бы хотелось небольшого понимания. Мы видим, что у нас есть аббревиатуры TN-C-S. Изначально наиболее распространенная подсистема у нас была TN-C – нулевой рабочий и нулевой защитный проводники объединены в одном проводнике по всей системе (C – combined – объединенный).

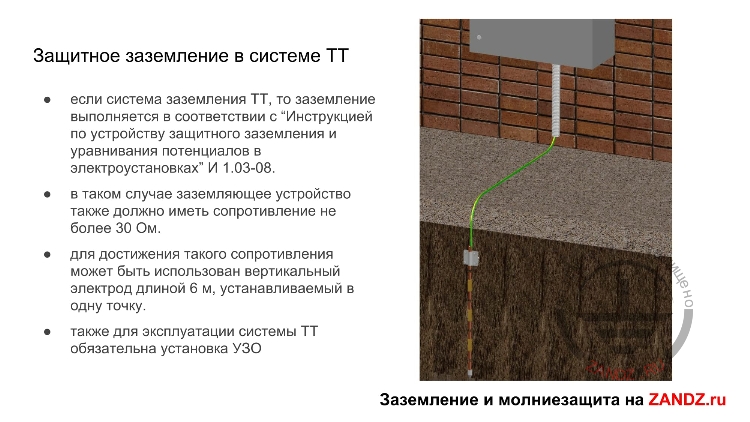

Защитное заземление в системе TT

Защитное заземление в системе TT



— Защитное заземление в системе TT. TT — нейтраль источника глухо заземлена, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания. До недавнего времени эта система была запрещена в нашей стране. Сегодня, эта система остается достаточно востребованной и используется для мобильных объектов, таких как вагончики, ларьки, в том числе жилые, павильоны,дома итак далее. Допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. У нас часто заказывают мобильное заземление для тех, кто путешествует по Европе в своих вагончиках, у них есть специально оборудованные стоянки для таких вагончиков, где можно подключиться к электрической розетке, но вам не разрешат подключиться, если у вас нет переносного заземления. То есть прежде чем запитать свой вагончик электричеством, подзарядиться, посмотреть фильмы и так далее, нужен обязательно предъявить, что ваш вагончик заземлен. Для этого существует переносное заземление, которое цепляется одной стороной к вагончику, с другой имеет штырь от 800 мм и глубже, то есть со специальной системой демонтажа. Штырь на момент использования монтируется в землю, а после того как человек отдохнул и собирается переезжать в другое место, то с помощью шнековой кувалды он его демонтирует и забирает заземление и переезжает на другое место. Работа с такой системой заземления сильно зависит от состояния линий и также от состояния вообще наличия повторных заземлений. Если линия в неудовлетворительном состоянии, то и система TN-C-S может привести к ряду проблем. Система ТТ выполняется же в соответствии с инструкцией по устройству защитного заземления уравнивания потенциалов в электроустановках. Заземление в такой системе зависит от типа грунта. Например, если суглинок, то скорее всего достаточно 6-ти метрового вертикального электрода, установленного в одной точке, если вы при этом еще попадете в водоносные слои, то это для заземления вообще великолепно. Так как у нас в ассортименте достаточно качественное стальное заземление с гальваническим медным покрытием, покрытие очень толстое, то есть его хватает в среднем где-то на 30 лет.

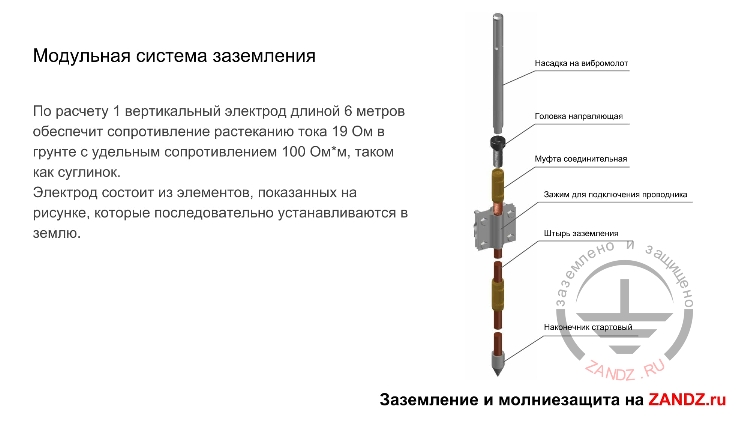

Модульная система заземления

Модульная система заземления



— Модульная система сама по себе состоит непосредственно из штыря, где сначала мы надеваем стартовый наконечник, который позволяет войти в грунт. Дальше первый штырь, он соединяется с каждым последующим с помощью латунной муфты, при этом место присоединения обрабатывается обязательно токопроводящей смазкой, которая выполняет две функции: во-первых, она защищает место соединения и кроме того так как она токопроводящая, она улучшает передачу электричества от штыря к штырю. На последний штырь мы надеваем такой универсальный зажим, дальше у меня есть подготовленные фотографии, как к нему крепить, то есть этот зажим позволяет крепить как провод, так и полосу, если вы, например, не справились одним штырем и есть необходимость отступить и смонтировать другой штырь. Еще бы хотел пару слов сказать по поводу глубинного заземления. Если мы выбираем объект и пытаемся там смонтировать традиционное заземление, так как это делалось раньше – арматура или уголки по 2 метра забитые в землю и сваренные между собой в виде треугольника. В этом случае, если вы на объекте выполняете монтаж и попали на такой объект, что там песок или плохая растекаемость грунта и вам нужно выйти для электричества на 30 Ом или для газового котла, что еще сложнее, на 10 Ом. Вы смонтировали уголок, он у вас показывает 15 Ом, и что дальше? То есть приходится где-то еще один дополнительный контур в стороне монтировать и потом соединять их между собой, чтобы в сумме они показывали нужное сопротивление. В нашем же случае, когда мы используем штыревое заземление, мы его теоретически до бесконечности, из практики лично у меня больше 12 штырей забить еще ни разу не удалось последовательно друг за другом. И по инструкции от производителя данные штыри, они без помех могут заглубляться на глубину до 20 метров без ухудшения качества покрытий и так далее. Но тут опять повторюсь, все зависит от грунта, на что вы попадете. Очень часто у меня спрашивают, что делать, если попали в камень. В моей практике сколько раз я попадал в камень, то есть просто не нужно торопиться, потихонечку он его раздвигает или разбивает и так далее. Если мы попали в скалу, то здесь уже ничего не делаешь. В Подмосковье я еще в скалы ни разу не попадал, а в других регионах, как правило, срезают на уровни земли штырь и отступают на то расстояние, на которое смонтировали предыдущий штырь, начинают монтировать второй и, стараясь не попасть в скалы. При этом штыревое заземление не обязательно монтировать строго вертикально, то есть можно под каким-то углом, если вы упретесь в скалу, чтобы заземление, например, попыталось изогнуться уйти, при этом оно будет монтироваться тяжелее, но тем н менее, того что нужно вы добьетесь. То есть, прежде всего, нам нужно добиться нужных показателей сопротивления.

— Здесь вы видите картинку, непосредственно, как насадка попадает в направляющую головку. Направляющая головка уже вкручивается уже в муфту и непосредственно в муфте она передает свое ударное напряжение непосредственно штырю и загоняет его глубже.





— Здесь я как раз хотел показать именно на картинке методы. Видите, зажим универсальный. К нему можно присоединить как полосу вполне комфортно, так и проводник.

— Здесь у нас представлен комплект бытовой 6-ти метровый, то если вам нужно достаточно быстро смонтировать заземление у себя на участке, не заморачиваясь по поводу перфоратора, то существует такое заземление, как под кувалду.

— Здесь немного другая структура, вы видите, что штыри выполнены в таком виде. Это предыдущий штырь, у него сзади есть отверстие, в которое входит последующий штырь, и за счет нанесенных рисок они как бы самопрессуются. Так как сталь относительно мягкая для того чтобы не разбивал эту часть и он потом чтобы этот штырь не выскакивал, у нас существуют муфты из нержавейки, которые надеваются на последующие штыри, после чего вставляется следующий. За счет самопрессования штыри держатся очень хорошо и не выскакивают и не ломаются в этом месте.

— Для того чтобы вмонтировать этот штырь, в комплекте идет такой нагель, который точно также вставляется во внутрь штыря, и удар уже непосредственно наносится по нему для того, чтобы нам не разбить хвостовик штыря, чтобы потом не получилось так, что последующий штырь мы не можем смонтировать. Еще раз, то есть первый штырь у нас сам по себе имеет острый наконечник, и он не требует стартового наконечника. Он достаточно комфортно входит в землю. Дальше идет втулка, которая не дает разбиваться нам этому отверстию и помогает запрессовываться следующему штырю во время удара. И нагель непосредственно, по которому мы наносим удары при монтаже заземления.
