Вебинар «Заземление и молниезащита для частного дома», страница 2

Второй вебинар из серии "Простыми словами о монтаже заземления и молниезащиты"

Текст вебинара. Страница 2

Быстрая навигация по слайдам:

1. Заземление и молниезащита для частного дома
2. Заземление в частном доме
3. Защитное заземление в системе TN-C-S
4. Электробезопасность в системе TN-C-S
5. Защитное заземление в системе TT
6. Модульная система заземления

Страница 2:

7. Напряжение прикосновения
8. Молниезащита
9. Подготовительные работы
10. Способы защиты
11. Стержневая система
12. Тросовая система

Страница 3: >>

13. Использование высоких объектов
14. Сравнение надежности систем
15. Подбор УЗИП
16. Места установки в электрической цепи для УЗИП
17. Блок вопросов и ответов

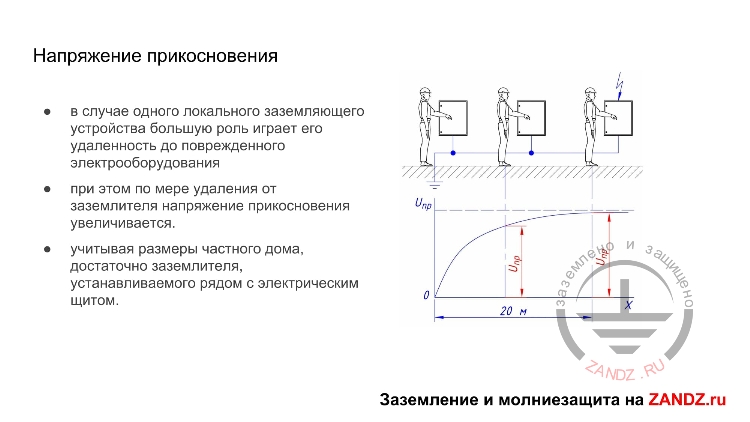

Напряжение прикосновения

— Напряжение прикосновения – это напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.

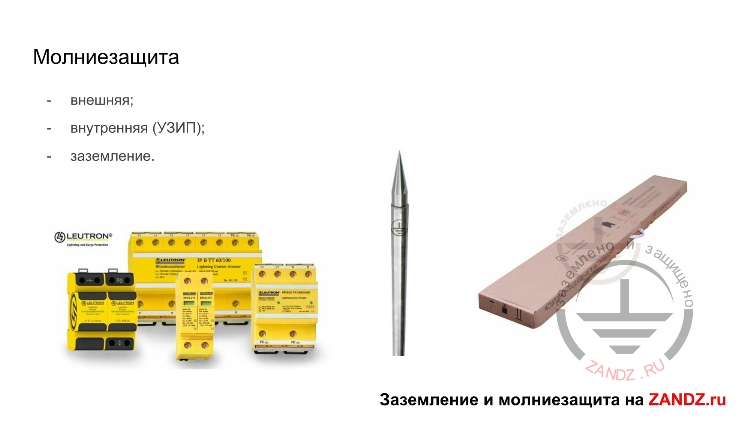

Молниезащита

— Я продолжаю по молниезащите. Молниезащита делится на два вида: внешняя и внутренняя. Внешняя молниезащита – это защита от прямого удара молнии, то есть защита от физических повреждений объекта. Для этого должен быть предусмотрен молниеулавливатель и молниеприемник, который перехватит молнию и отдаст ее непосредственно на заземление по токоотводу. Токоотвод выполняет функции проводника от молниеприёмника до заземления. Заземляющее устройство, которое способствует растеканию тока в землю. Внутренняя защита от вторичных последствий ударов молнии. Защищает внутренние цепи питания.

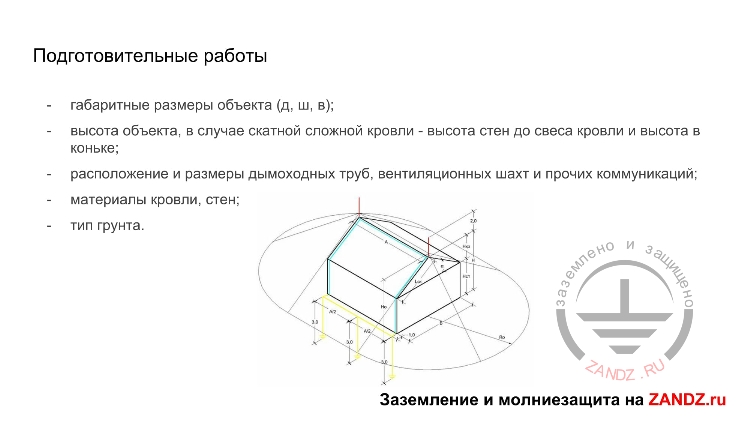

Подготовительные работы

— Перед тем как выполнить молниезащиту в частном доме, необходимо сделать определённые замеры, получить исходные данные для расчёта системы молниезащиты.

Таким образом, вы просто присылаете нам фотографию, мы на фотографии наносим стрелочками те размеры, которые нам необходимы. В данном случае мы видим такую трубу, к которой в принципе невозможно прикрепить молниеприемник, соответственно здесь нужно будет искать решение. Как вариант было принято крепление к стене дома. Для того чтобы прикрепить к стене дома, нам нужно знать глубину этого отвеса. То есть у нас есть два типа держателя молниеприёмника, которые крепятся непосредственно к стене и они уже держат молниеприёмник, который возвышается над крышей и перекрывает все здание. Здесь у нас расчётное перекрытие здания, 2 штыря с двух сторон и они создают полуконус с одной стороны и полуконус с другой стороны, и защищает, таким образом, здание от попадания в него молний.

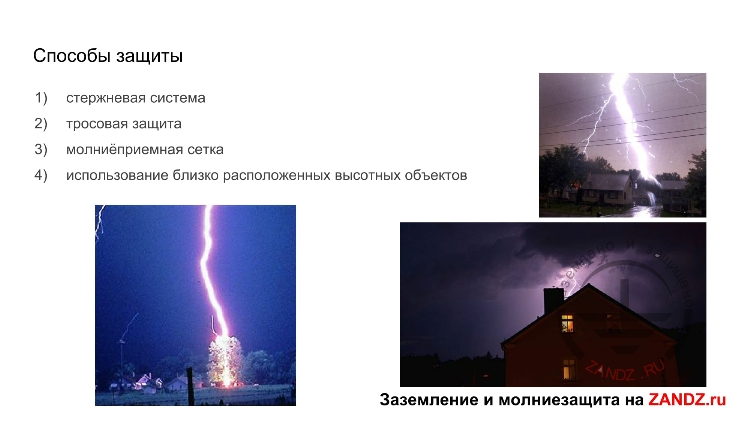

Способы защиты

— Способы защиты. Стержневая система, про которую я говорил. В этом случае используется или один штырь, который монтируется по центру здания в случае, если есть труба, к которой можно прикрепиться. Или это здание с плоской крышей, на которую можно поставить специальный комплект молниезащиты, у которого в комплекте идут растяжки бетонные, утяжелители – таблетки и в принципе обеспечивают устойчивость непосредственно молниеприёмника. Обязательно к молниеприёмнику крепятся молниеотводы, которые желательно бы проходили через все здание по коньку крыши и спускались с боков здания и подключались с двух сторон непосредственно к смонтированному заземлению.

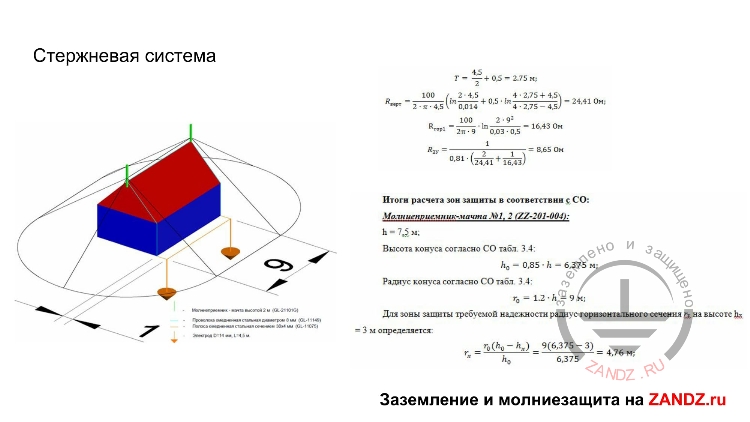

Стержневая система

— Ещё раз про стержневую систему, как я говорил, она крепится по краям здания и обеспечивает за счёт высоты, обеспечивает непосредственно перекрытие крыши и прилегающих объектов, если они есть. Здесь мы видим два заземления, расстояние между которыми 9 метров соединенные полосой и токоотводы с двух сторон здания спускаются, подключается правое к правому заземлению, левое к левому заземлению.

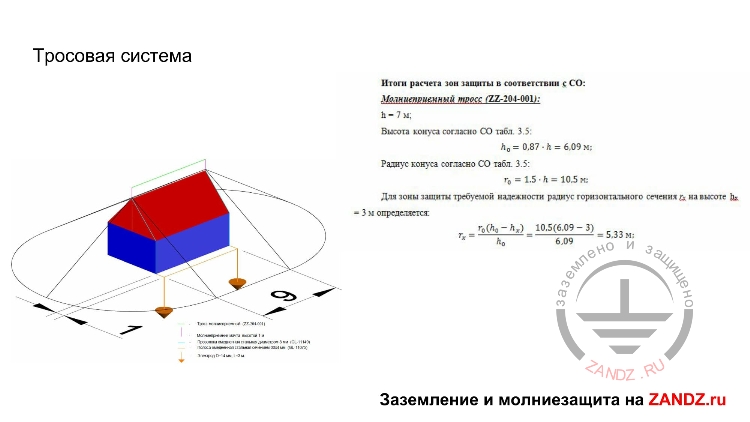

Тросовая система

— Тросовая система подразумевает между собой два штыря, то есть если у нас по расстоянию здания нет возможности где-то посередине поставить ещё один штырь и оно очень длинное, то крепятся два вертикальных штыря, между ними натягивается трос, который по факту и должен служить сам по себе молниеприёмником, принять на себя разряд молнии и увести его в землю на заземление.
