При установке заземляющего устройства можно столкнуться с ситуацией, когда место для монтажа ограничено. Невозможно установить глубинный заземлитель из-за твердой почвы, например, в условиях вечномерзлого, скалистого и песчаного грунта, или для размещения заземляющего контура есть только небольшая площадь. Для таких случаев разработана система электролитического заземления, позволяющая обеспечить нужное сопротивление в экстремальных условиях. В этой статье мы подробно расскажем об установке такой системы на примере монтажа нашего партнера.

В конце июня 2016 года наш Эксперт Клуба ZANDZ.com компания ООО "Эн Джи Эн Групп" предоставил возможность съездить на объект заказчика с целью сделать фотографии и видеоролик монтажа электролитической системы заземления. В материале вы узнаете, как выглядят «вживую» комплектующие электролитического заземления, за что отвечает каждая из них и в чем отличие электролитического заземления от модульного? Было ограничение по глубине из-за подземных коммуникаций.

Объектом установки заземления является электрооборудование в профилактории при НПЗ. Грунт в месте расположения объекта — суглинок. У заказчика существует ограничение по глубине залегания заземлителя из-за подземных коммуникаций, поэтому для обеспечения нормируемого сопротивления было принято решение установить систему электролитического заземления  ZANDZ ZZ-100-102. Монтаж выполнялся силами заказчика в соответствии с ПУЭ 7-е изд. Глава 1.7.



Перечень материалов, использованных при монтаже:

№ п/п

Рис.

Артикул

Изделие

Количество

1.

ZZ-100-102 ZANDZ Комплект электролитического заземления (горизонтальный; 3 метра)

ZZ-100-102

ZANDZ Комплект электролитического заземления (горизонтальный; 3 метра)

1

2.

ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм)

ZZ-005-064

ZANDZ Зажим для подключения проводника (до 40 мм)

1

3.

ZZ-007-030 ZANDZ Лента гидроизоляционная

ZZ-007-030

ZANDZ Лента гидроизоляционная

1



В процессе монтажа необходимо было выполнить следующие работы:

1. Подготовить две траншеи: глубиной 0,7 метра и длиной 2,5 метра для укладки L-образного электрода и траншею для укладки провода от заземлителя до здания.

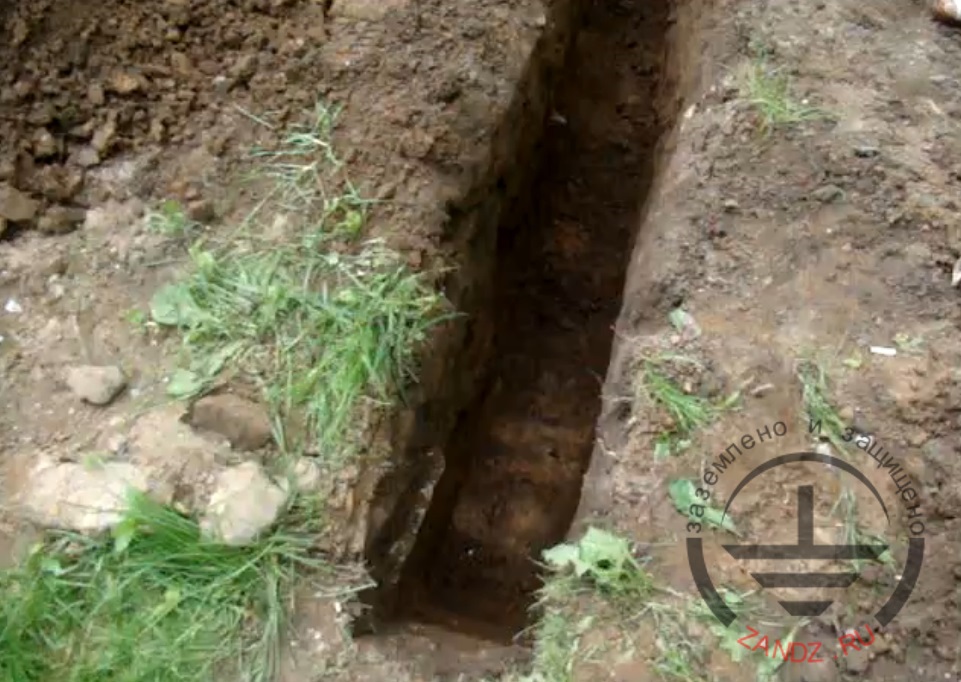

монтаж электролитики 1.jpg

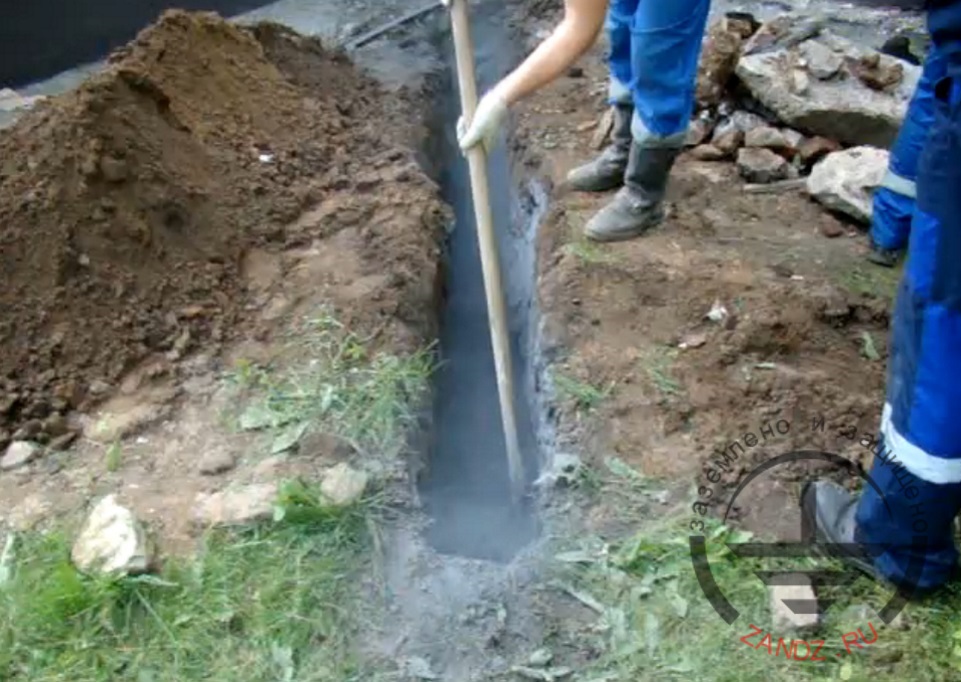

2. В первую траншею засыпать половину мешка околоэлектродного заполнителя, равномерно распределяя по всей глубине залегания. Данная смесь из графитовой крошки со специальным видом глинистого минерала служит заменой грунта и позволяет увеличить площадь электрического контакта электрода с почвой за счет процесса выщелачивания.

монтаж электролитики 2.jpg

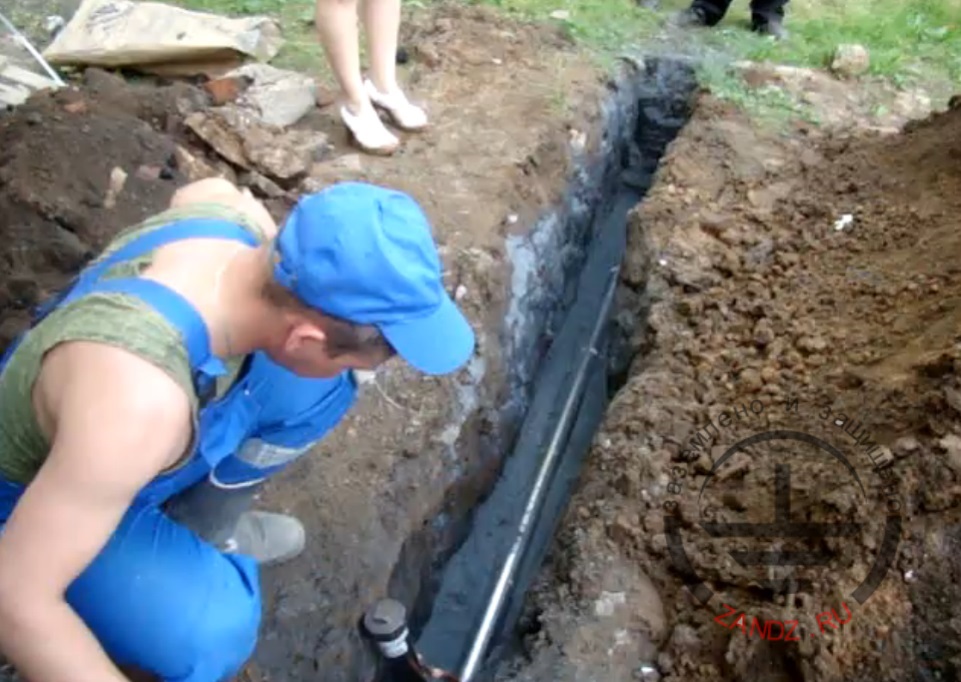

3. Уложить электрод в канал, засыпав оставшимися двумя мешками околоэлектродного наполнителя. Электрод выполнен в виде полой трубки “L” со смесью минеральных солей внутри, за счет чего обеспечивает сопротивление заземления в 12 раз меньше, чем обычный заземлитель тех же размеров.

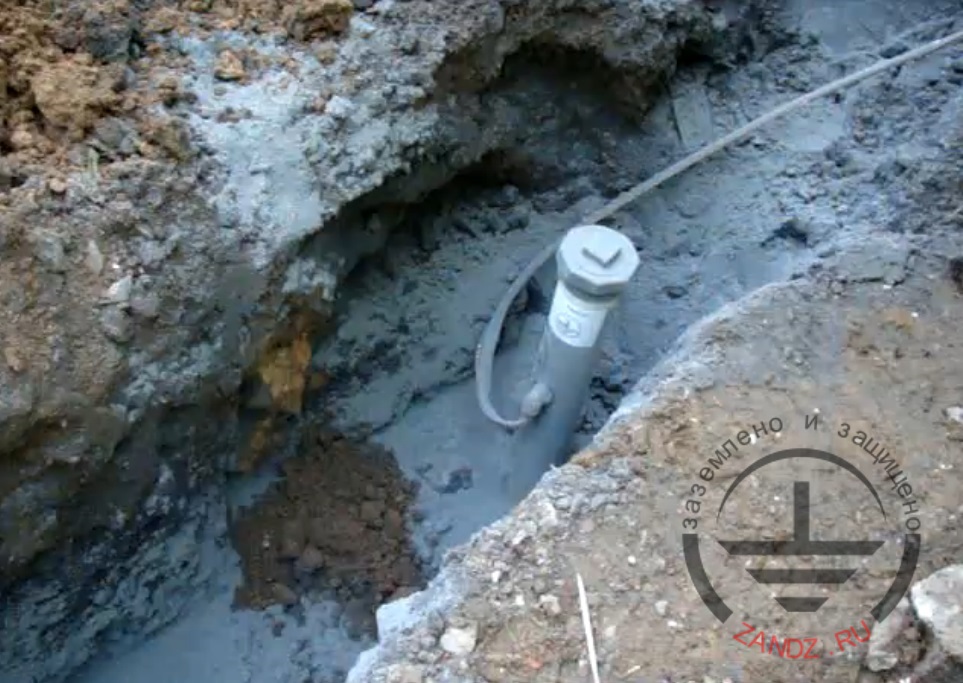

монтаж электролитики 3.jpg

монтаж электролитики 3.1.jpg



4. Засыпать траншею землей, оставив 0,5 метров верхней части электрода.

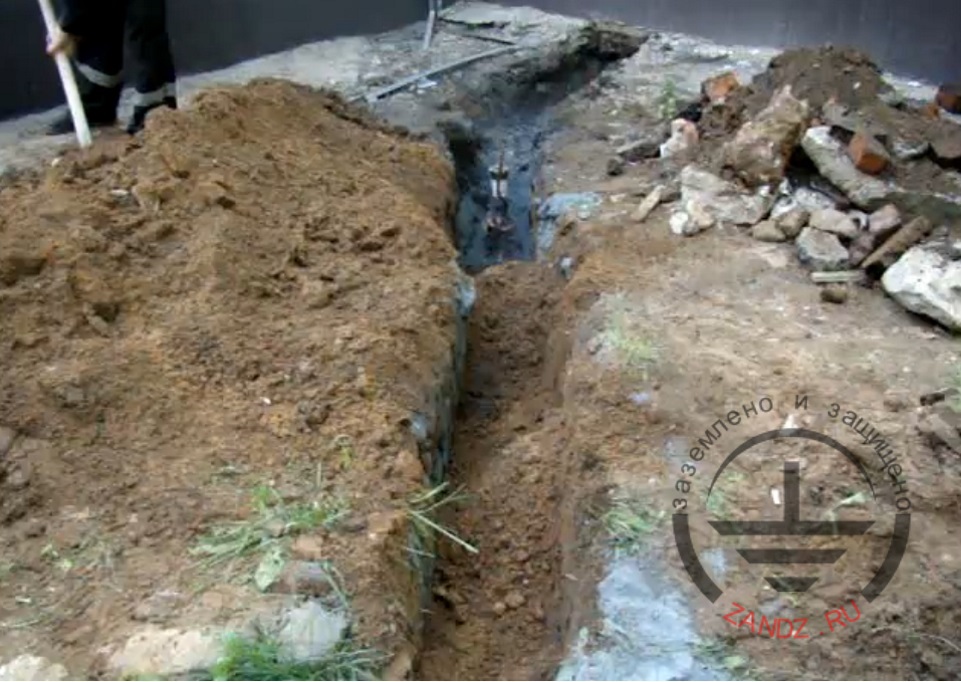

монтаж электролитики 4.jpg

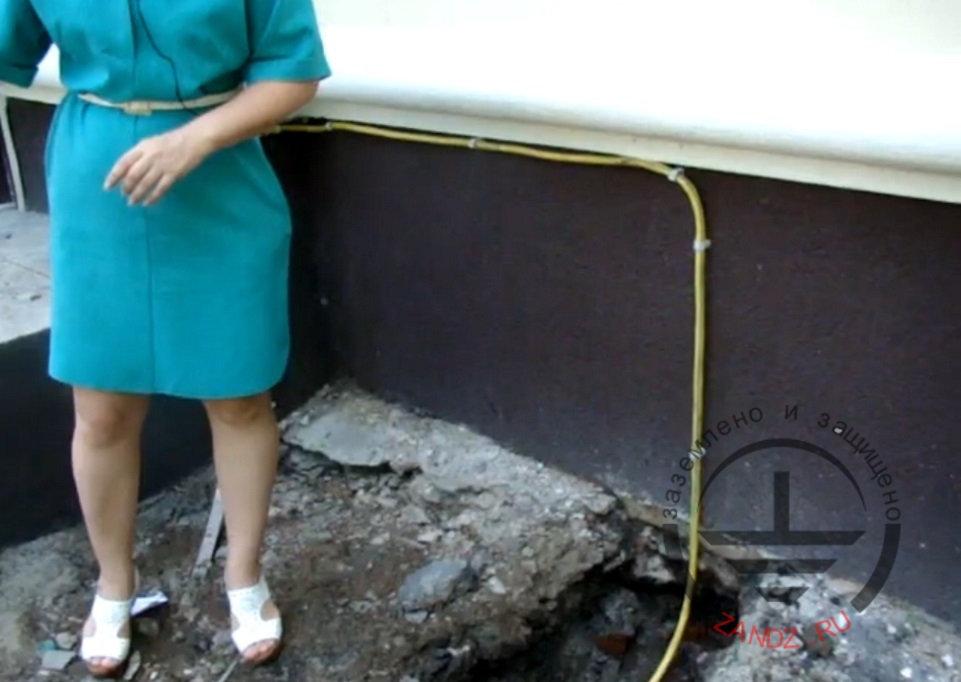

5. Проложить провод заземления сечением не менее 25мм2во вторую траншею от здания к электроду.

монтаж электролитики 5.jpg

монтаж электролитики 5.1.jpg



6. Подсоединить к отводу электролитического электрода заземляющий проводник, с помощью крестообразного зажима из нержавеющей стали.

монтаж электролитики 6.jpg



7. Изолировать зажим с помощью гидроизоляционной ленты, использование которой защитит соединение от почвенной и электрохимической коррозии, путем вытеснения влаги и воздуха из места соединения.

монтаж электролитики 7.jpg



8. Освободить отверстие электрода от заглушки и залить в электрод 5-7 литров воды. Такая мера необходима для ускорения выщелачивания соли из электрода.

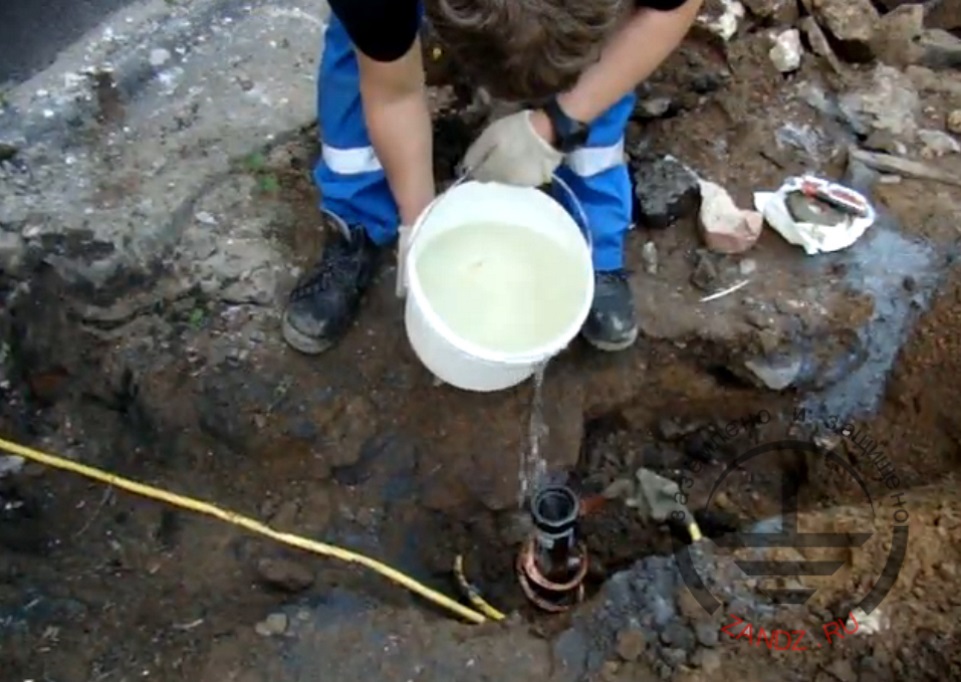

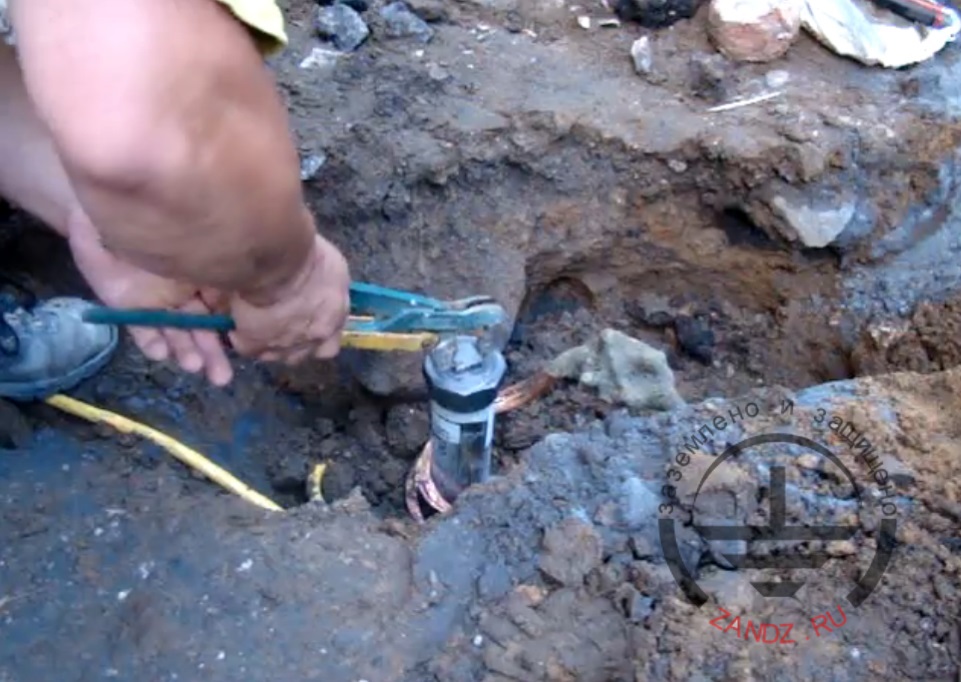

монтаж электролитики 8.jpg

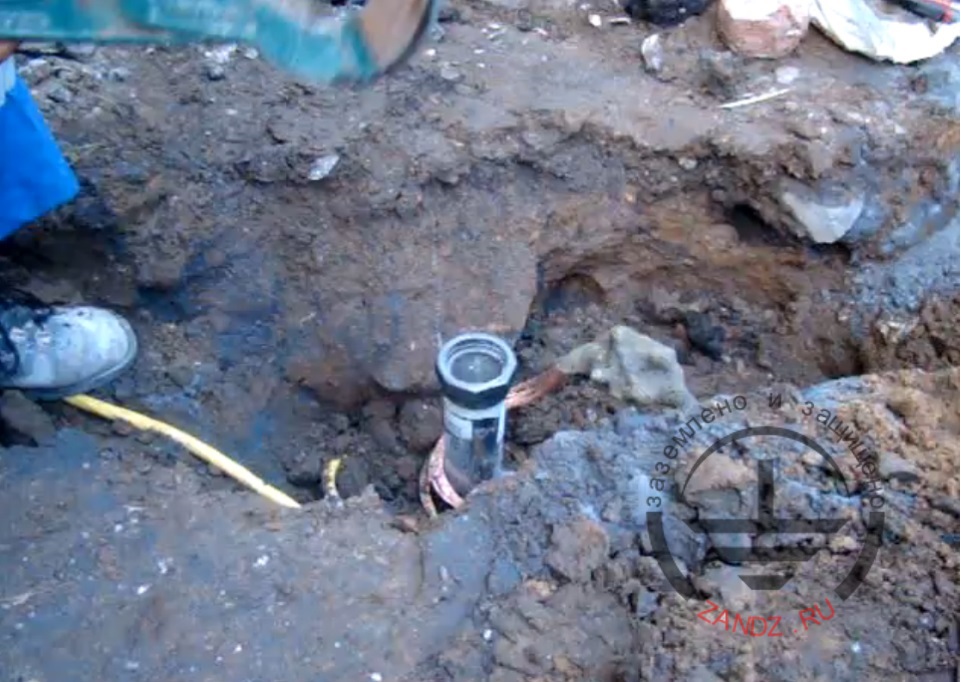

монтаж электролитики 9.jpg

монтаж электролитики 10.jpg

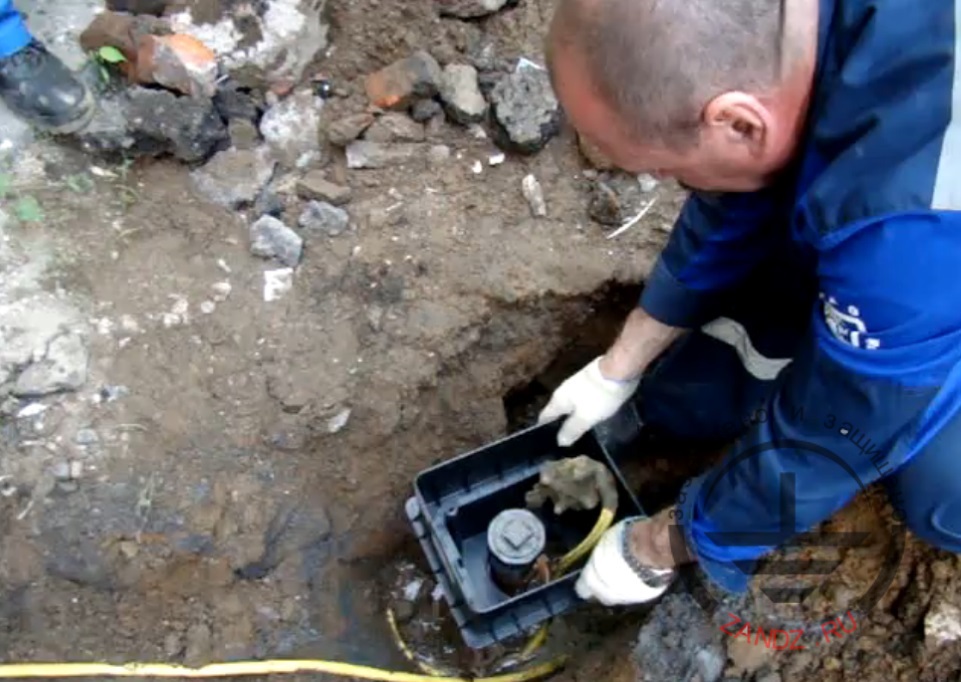

9. На вертикальную часть установить специальный колодец, позволяющий обслуживать заземление. Люк колодца должен находится на уровне поверхности земли. Засыпать канал грунтом.

монтаж электролитики 11.jpg

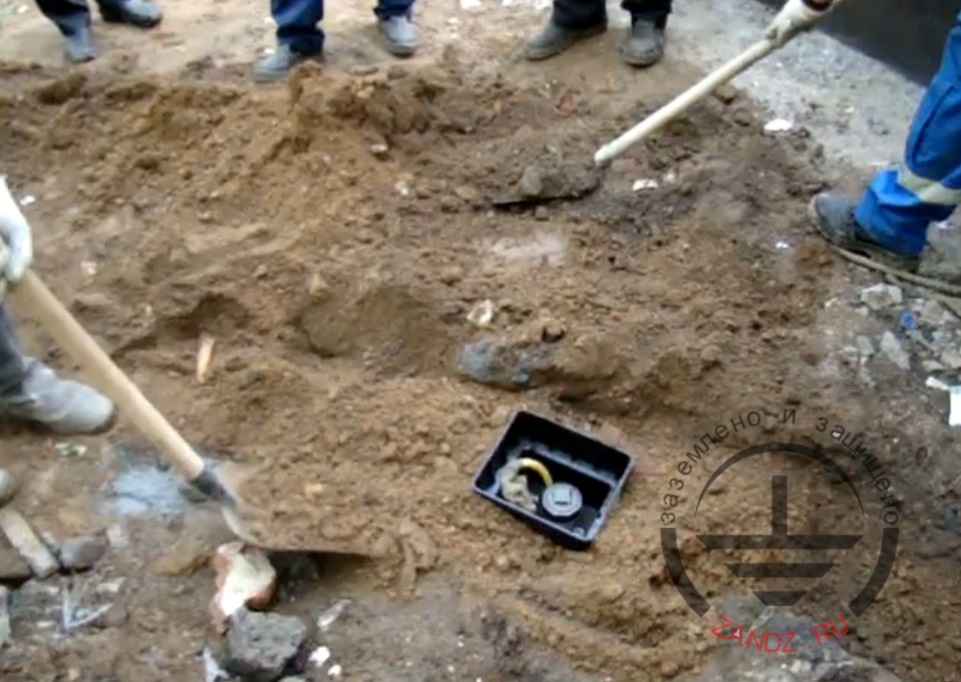

монтаж электролитики 12.jpg

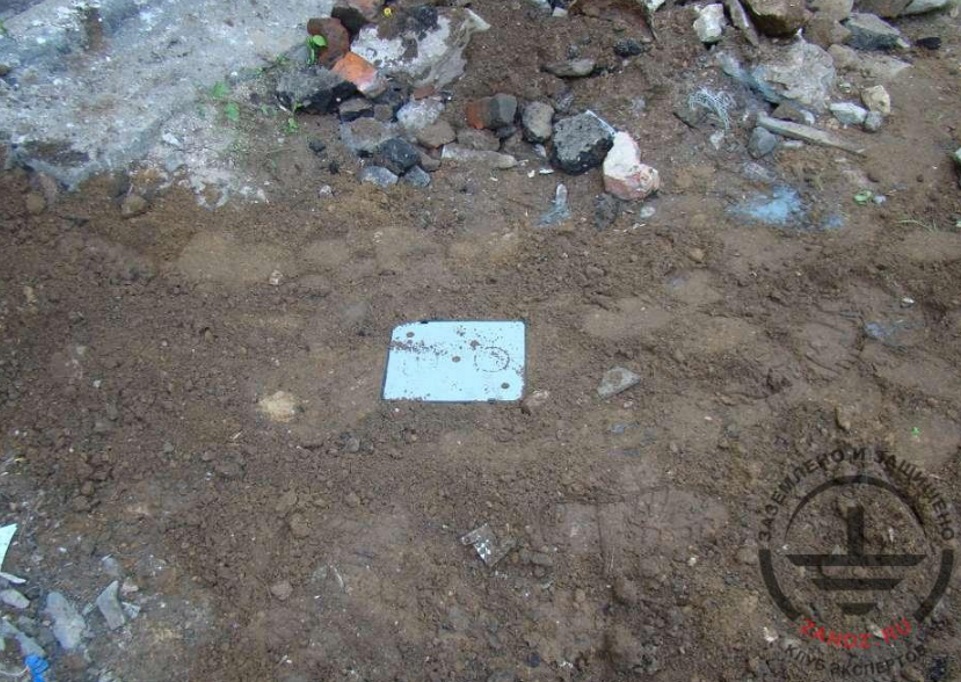

монтаж электролитики 13.jpg


Полное видео монтажа:


После монтажа — электролитический электрод заземления потребует дозаправки наполнителем только через 10-12 лет, обеспечивая требуемое сопротивление заземления в течении всего срока службы 50 лет. Данная работа является эффективным примером того, что систему электролитического заземления можно применять не только в условиях вечномерзлого, скалистого и песчаного грунта, но и в любом другом грунте, где существует ограничение по месту установки заземлителя.

У вас тоже есть фотографии монтажа заземления или молниезащиты? Участвуйте в конкурсе на лучший фотоотчет монтажа! Выкладывайте их в Личном Кабинете в разделе “Работы” и получайте денежные сертификаты на покупку заземления из омедненной стали. Подробно.
