Отдельностоящая тросовая молниезащита — это система, состоящая минимум из трёх элементов: двух вертикальных фундаментных опор высотой от 4 до более 100 метров, устанавливаемых в грунт, и грозозащитного троса длиной от 5 до 200 и более метров, натянутого между ними с соблюдением определённой стрелы провиса (1–3 метра).
Может быть использовано большее количество опор, тросы можно натянуть треугольником, прямоугольником или другой сложной конфигурацией в зависимости от расположения защищаемых сооружений на объекте.
Такая конструкция позволяет защищать от молнии не только привычную зону вокруг вертикальных опор-молниеприёмников, но и все объекты, находящиеся под тросом, сокращая количество дополнительных молниезащитных сооружений.
Где применяется?
- защита множества рядом расположенных строений;

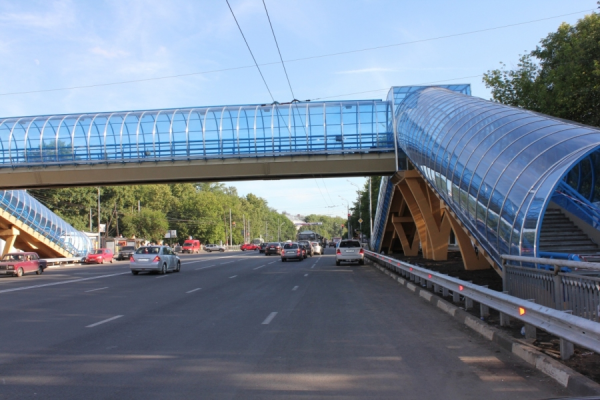

- защита протяжённых объектов (длинные здания, эстакады, несколько строений в ряд, резервуары);

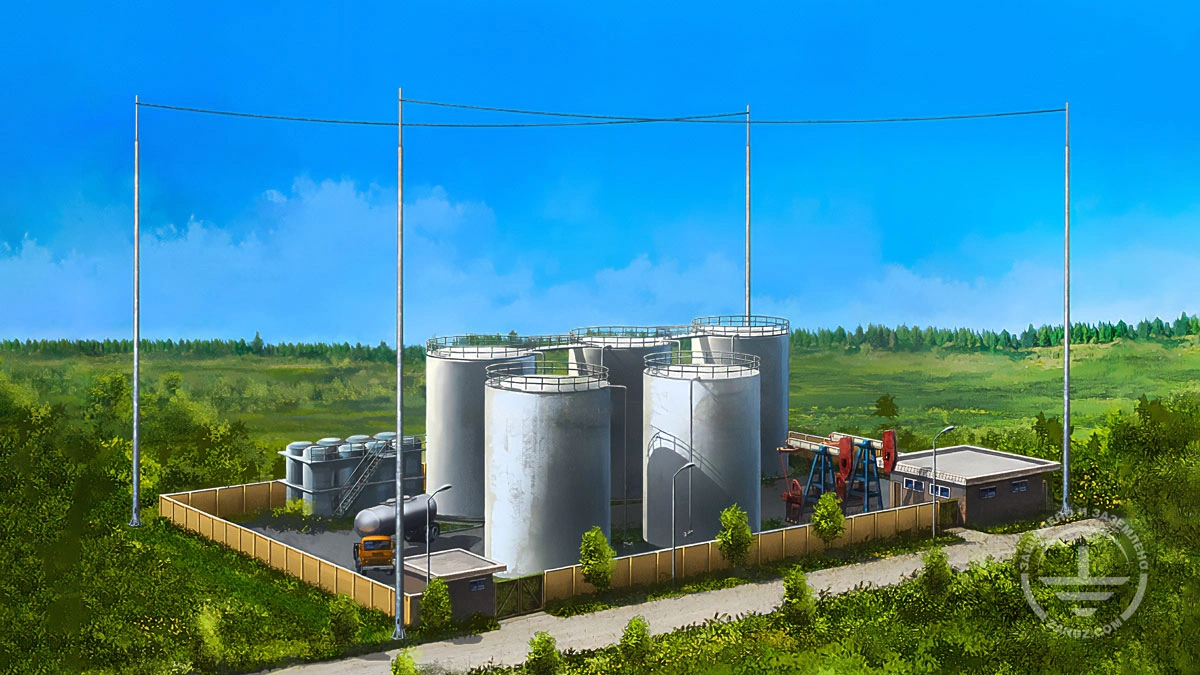

- защита особых объектов, где необходимо отвести молниевые токи далеко за пределы фундаментов зданий.
За прошедшие 20 лет специалисты ZANDZ накопили большой опыт в разработке и изготовлении опор тросовой молниезащиты.
В нашем ассортименте представлены опоры высотой от 8 до 100 метров для различных регионов с разными климатическими и эксплуатационными условиями. Конструкции рассчитываются с учётом следующих параметров:
- ветровые нагрузки — до 7 баллов (по СП 20.13330.2016);
- снеговые нагрузки — до 8 баллов (по СП 20.13330.2016);
- сейсмичность — до 9 баллов (по СП 14.13330.2018);
- климатическое исполнение — до ХЛ1 (по ГОСТ 16350-80).
При необходимости опоры могут дополнительно оснащаться:
- заградительными огнями (ЗОМ);
- мобильной короной со светильниками;
- стационарной площадкой для обслуживания со светильниками.
Конструкции имеют антикоррозионное цинковое покрытие по ГОСТ 9.307-89 и при необходимости — дополнительное лакокрасочное покрытие.
Специалисты технического центра ZANDZ готовы выполнить расчёт молниезащиты и подобрать оптимальное решение для конкретного объекта.
