Рассчитываем заземление и молниезащиту для храма!

11.02.15 , , ,

В нашу компанию обратился клиент за помощью в расчетах заземления и молниезащиты для храма в городе Москве.

^{(картинка-пример)}
Задание было следующим:

Выполнить молниезащиту храма, а так же контур заземления для храма и дома хозяйственного назначения. Заземляющее устройство для защитного заземления и молниезащиты выполнить отдельно. Необходимо 2 варианта предложений: на основе комплектов электролитического заземления ZZ-100-102MB и на основе комплекта модульного заземления ZZ-000-030.
Габариты строения:

длина: 36,9 м;
ширина: 24,4 м;
высота стен от уровня земли: 15,5 м;
высота в коньке от уровня земли: 42,5 м.

Храм имеют сложную форму крыши, на которой находятся крест и купол. Кровля выполнена из меди. Также строение имеет 20 водосточных труб расположенных на фасаде.
Тип почвы: песок.

Расчеты выполнены в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
Храм относится к обычным строениям с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.
Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. В данном случае молниеотводом будут выступать кресты на вершинах храма.

Полученные 2 варианта заземления и молниезащиты храма приводим описаны ниже.

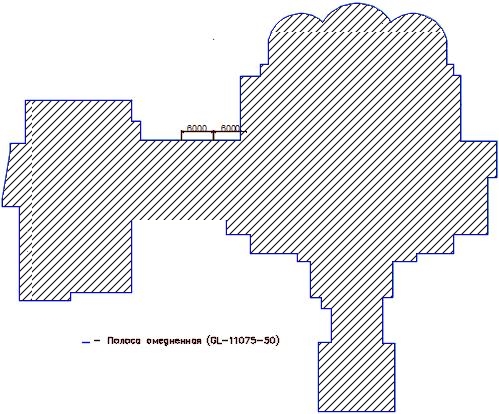

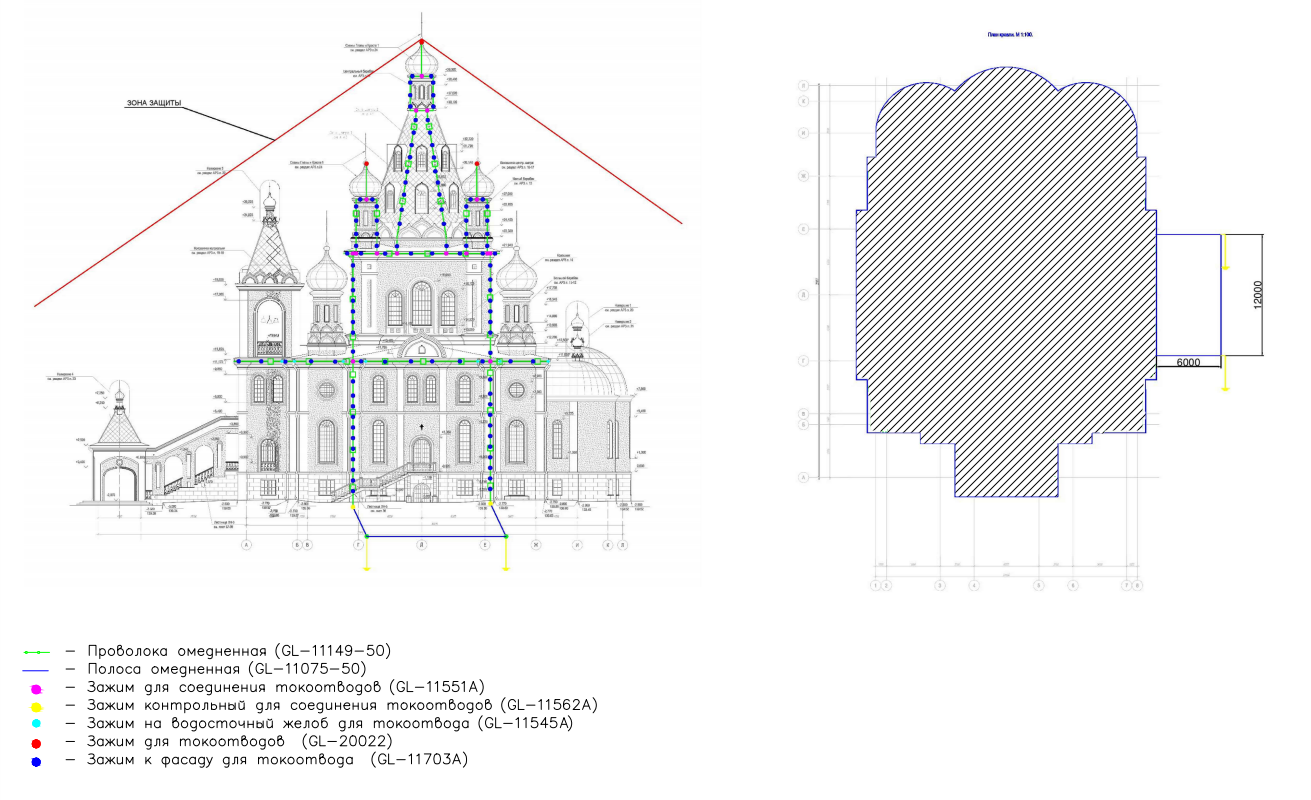

Вариант 1. На основе электролитического заземления ZZ-100-102MB.

В связи с тем, что тип грунта на участке - песок, удельное сопротивление которого приравнивается к 1500 Ом/м, в качестве заземляющего устройства предлагается к применению электролитическое заземление ZANDZ ZZ-100-102МВ, специально предназначенное для применения в высокоомных грунтах.

Проведя расчеты на основе нормативных документов, технического задания и искомых значений, специалисты ZANDZ предложили комплекс мер по обеспечению необходимых требований к заземляющему устройству:

1) устройство двух токоотводов с применением омедненной проволоки D=8 мм.

2) установка комплектов электролитического заземления ZANDZ ZZ‑100‑102МВ. Комплекты объединяются омедненной полосой сечением 30х4 мм. Глубина заложения полосы - 0,5-0,8 м;

3) электроды необходимо разместить на расстоянии не менее 6 метров друг от друга, от фундаментов зданий и других инженерных конструкций.

Перечень оборудования:

Изображение	Артикул	Наименование	Количество
		ZANDZ Комплект электролитического заземления (вертикальный; 3 метра)	4 шт.

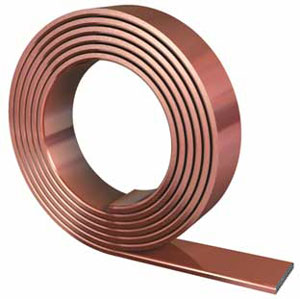

	GL-11075-10; -20; -50	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10/20/50 метров)	500 м.
	GL-20022	GALMAR Зажим к молниеприёмнику - мачте GL-21101G для токоотводов (нержавеющая сталь)	5 шт.

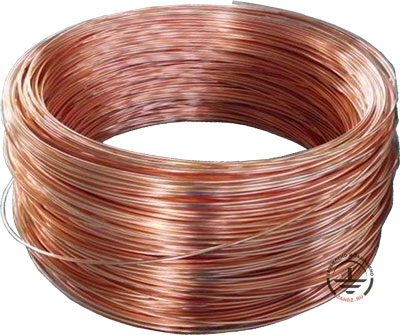

	GL-11149-50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	350 м.
	GL-11551М	GALMAR Зажим для соединения токоотводов (медь)	40 шт.
	GL-11703М	GALMAR Зажим к фасаду для токоотвода (медь)	300 шт.
	GL-11562М	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (медь)	5 шт.
	GL-11545М	GALMAR Зажим на водосточный желоб для токоотвода (медь)	20 шт.

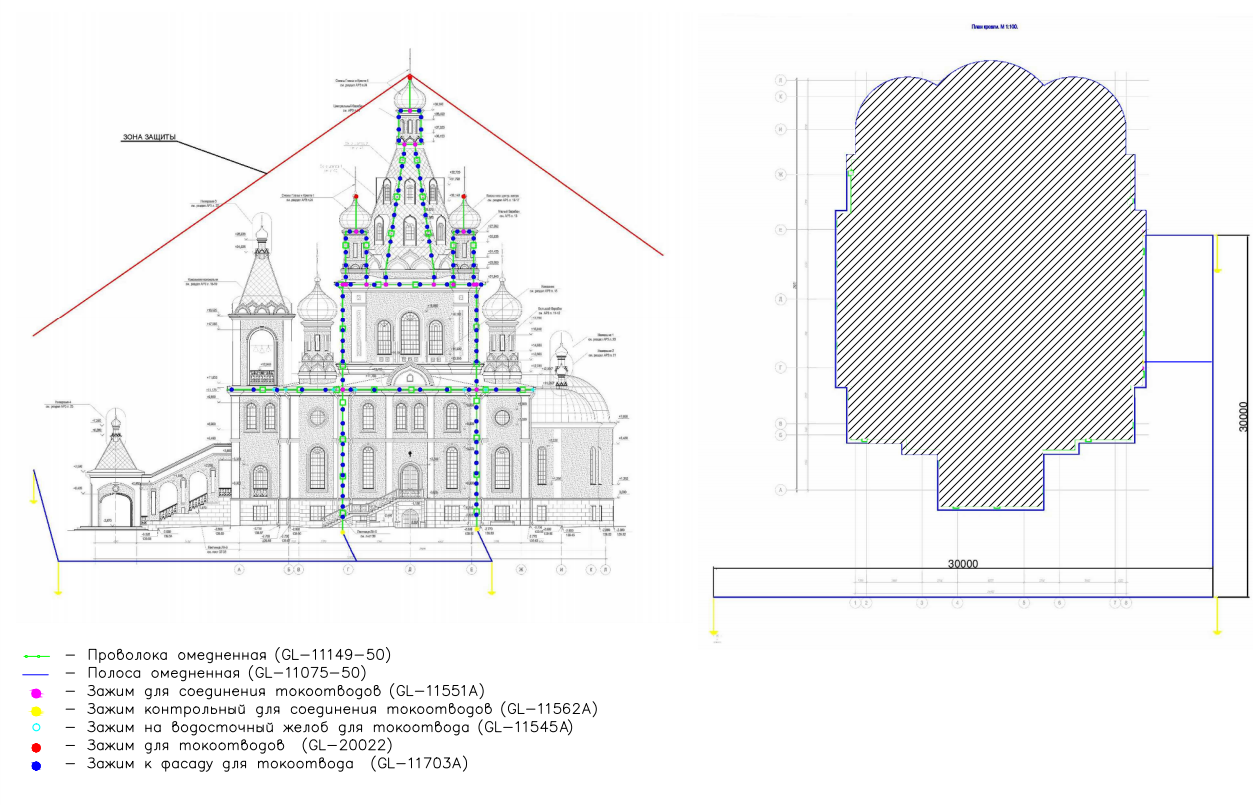

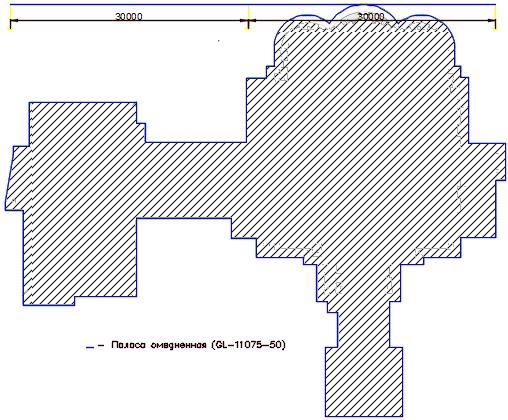

Вариант 2. На основе модульного заземления ZZ‑000‑030.

Второй вариант похож на первый, но комплектов модульного заземления ZANDZ ZZ-000-030 необходимо больше. Комплекс мер по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:

1) устройство двух токоотводов с применением омедненной проволоки D=8 мм.

2) установка комплектов модульного заземления ZANDZ ZZ‑000‑030. Комплекты объединяются омедненной полосой сечением 30х4 мм. Глубина заложения полосы - 0,5-0,8 м;

Перечень оборудования:

Изображение	Артикул	Наименование	Количество
	ZZ-000-030	ZANDZ Комплект заземления универсальный (30 м)	6 шт.
	GL-11075-10; -20; -50	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10/20/50 метров)	500 м.
	GL-20022	GALMAR Зажим к молниеприёмнику - мачте GL-21101G для токоотводов (нержавеющая сталь)	5 шт.
	GL-11149-50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	350 м.
	GL-11551М	GALMAR Зажим для соединения токоотводов (медь)	40 шт.
	GL-11703М	GALMAR Зажим к фасаду для токоотвода (медь)	300 шт.
	GL-11562М	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (медь)	5 шт.
	GL-11545М	GALMAR Зажим на водосточный желоб для токоотвода (медь)	20 шт.
