Проектируем молниезащиту эллинга!

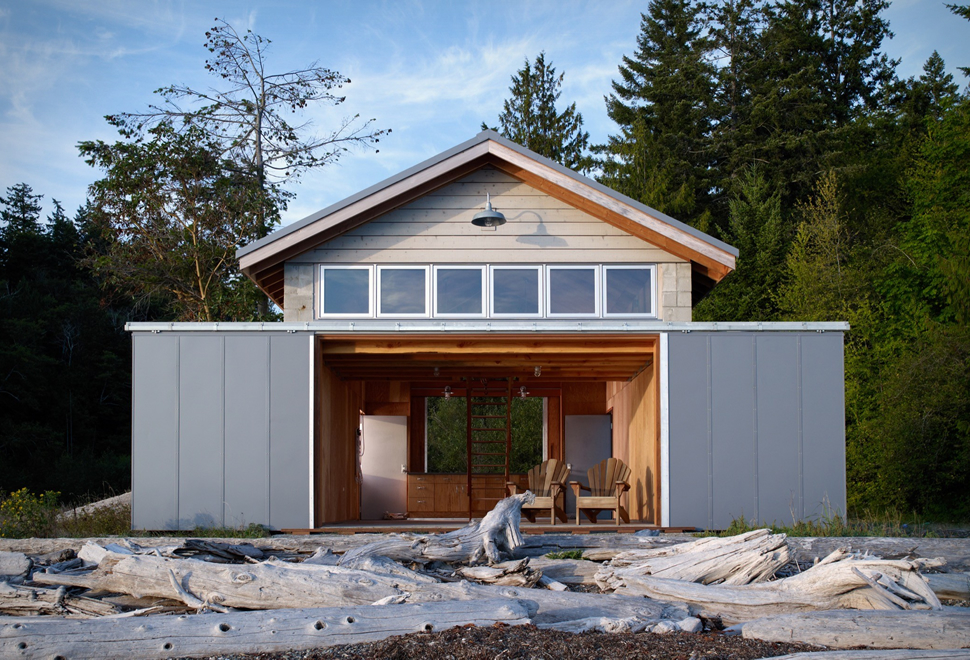

Эллинги – это здания, которые используют для ремонта и хранения корпусов лодок, яхт и других плавсредств. Чаще всего эллинги строят на берегах водоемов, где нет других высоких объектов. В таких случаях сооружения подвергаются повышенному риску прямого удара молнии.

Недавно в Технический Центр ZANDZ поступил запрос на разработку системы молниезащиты эллинга. Рассмотрим, какое решение предложили наши специалисты.

Исходные данные:

объект: эллинг, расположенный в Ленинградской области;
размеры: 30х19 м;
материалы стен и кровли: стеновая и кровельная сэндвич-панель;
удельное сопротивление грунта принятое для расчетов – 300 Ом*м.

Задача: разработать систему молниезащиты эллинга.

Согласно ПУЭ-7, п. 1.7.103, общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом при линейном напряжении 380 В источника трехфазного тока или 220 В источника однофазного тока.

Решение для молниезащиты эллинга:

1. Молниезащита и заземление эллинга выполнены в соответствии с ПУЭ-7 изд. "Правила устройства электроустановок", СО 153-34.21.122-2003 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" и РД 34.21.122-87 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ".

2. Объект относится к III категории молниезащиты.

3. Согласно СО 153-34.21.122-2003, п.3.2.1.2 в качестве молниеприемника используется металлическая кровля объекта (кровельная сэндвич-панель).

4. В качестве токоотводов используются стеновые сендвич-панели.

5. Переходное сопротивление между всеми металлическими листами и панелями должно быть не более 0,05 Ом при обязательном ежегодном контроле последнего перед началом грозового сезона в соответствии с РД 34.21.122-87, п.3.4.

6. Все металлические элементы, размещенные на кровле, необходимо присоединить к металлоконструкции объекта.

7. Все железобетонные фундаменты, цоколи должны использоваться в качестве естественных заземлителей и присоединяться к искусственному заземляющему устройству.

8. В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м в местах опусков. В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды в виде контура. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м.

9. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

11. В соответствии с ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

Расчет сопротивления заземляющего устройства эллинга:

Расчетное сопротивление заземляющего устройства составляет 6,43 Ом, что меньше требуемого сопротивления 10 Ом.

Расположение оборудования показано на рисунке 1.

Рисунок 1 - Расположение оборудования.

Перечень материалов для молниезащиты эллинга приведен в таблице 1.

Таблица 1 - Перечень материалов для молниезащиты эллинга.

№ п/п.	Рисунок	Артикул	Наименование	Кол-во, шт.
1.		GL-11075-50	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров)	3
2.		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	12
3.		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	7
4.		ZZ-003-061	ZANDZ Наконечник стартовый	6
5.		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	3
6.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	31
7.		ZZ-006-000	ZANDZ Смазка токопроводящая	1
8.		ZZ-007-030	ZANDZ Лента гидроизоляционная	8
9.		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
10.		GL-11751A	GALMAR Зажим к фасаду/стене для плоского токоотвода (токоотвод 30*4мм; оцинк. сталь с покраской)	9

У вас возникли вопросы по заземлению и молниезащите эллингов, лодочных гаражей и других объектов, расположенных на берегах водоемов? Обращайтесь в Технический Центр ZANDZ!
