Проектируем молниезащиту для жилого многоквартирного дома!

28.04.17

За последние годы в больших городах доля жилых высотных домов возросла. Такой интерес к высотным зданиям вполне понятен. Здания, высотой более 100 метров, помогают заселить огромное количество людей на достаточно небольшой территории. Кроме того, это прекрасная возможность дать жильцам созерцать город с высоты птичьего полета. Однако не все так просто. Требования к строителям и застройщикам довольно суровые.

Существуют внешние опасности, которые могут создать неприятности для многоквартирного жилого дома — молнии. Чем выше объект, тем он более привлекателен для такого природного явления. По этой причине требования по молниезащите и электромагнитной совместимости к высотным объектам должны быть очень качественно проработаны.

В Технический Центр ZANDZ часто поступают вопросы и просьбы рассмотреть или предложить разные варианты решения таких задач. Один из них будет рассмотрен в данной статье.

Пример расчета

Объект: четырехсекционный многоквартирный жилой дом.

Техническое задание по проекту:

молниезащиту выполнить в виде молниеприемной сетки;
возвышающиеся над кровлей объекты (вентиляционные шахты) защитить при помощи молниеприемников-мачт;
все металлические элементы, размещенные на кровле, необходимо присоединить к молниеприемной сетке;
в качестве токоотводов использовать арматуру, проложенную в железобетонных конструкциях стен;
в качестве вертикального заземлителя использовать арматуру свай;
в качестве горизонтального заземлителя использовать арматурный каркас ростверка;

На рисунке 1 и 2 показаны планы кровель по секциям без молниезащиты.

Рисунок 1. План кровли секции 1 и 2 (17 эт.)

Рисунок 2. План кровли секции 3 и 4 (18 и 9 эт.)

Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" и РД 34.21.122-87 "инструкция по устройству молниезащиты зданий и сооружений"..

Объект относится к 3 категории молниезащиты. Надежность системы должна быть не менее 0,9.

Решение

молниезащита объекта выполнена в виде молниеприемной сетки при помощи стальной омедненной проволоки диаметром 8 мм и толщиной покрытия 70 мкм (GL-11149). Возвышающиеся над кровлей объекты (вентиляционные шахты) защищаются при помощи молниеприемников-мачт GL-21105G, которые крепятся на держателях GL-21201 GL-21201 (расстояние между лапами 0,7 м). Подключение к токоотводу производится при помощи зажима GL-20023;
установка токоотводов осуществляется при помощи зажима GL-11711 — на плоской кровле,GL-11703А — на вертикальных поверхностях. Шаг установки зажимов 0,8-1,0 м;
для соединения проката по длине и в узлах сетки используется универсальный зажим GL-11551A ;
все металлические элементы, размещенные на кровле, необходимо присоединить к молниеприемной сетке при помощи зажимов GL-11545A. Лестницы и перила присоединяются при помощи зажима-хомута GL-11514;
в качестве токоотводов используется арматура диаметром не менее 8мм, проложенная в железобетонных конструкциях стен;
в качестве вертикального заземлителя используется арматура свай. В качестве горизонтального заземлителя — арматурный каркас ростверка;
подключение к ж/б конструкции объекта выполняется каждые 20 м при помощи зажимов GL-11563А.

Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):
плотность разрядов молнии в землю — 6 уд/кв.км в год;
полное число ударов в систему — 0,76 (раз в 2 года);
суммарное число прорывов (удары непосредственно в объект, минуя молниеприемники) — 0,083 (раз в 12 лет);
Надежность системы — 0.9.

На рисунках 3 и 4 показано расположение оборудования по секциям.

Рисунок 3. Расположение оборудования секции 1 и 2 (17 эт.)

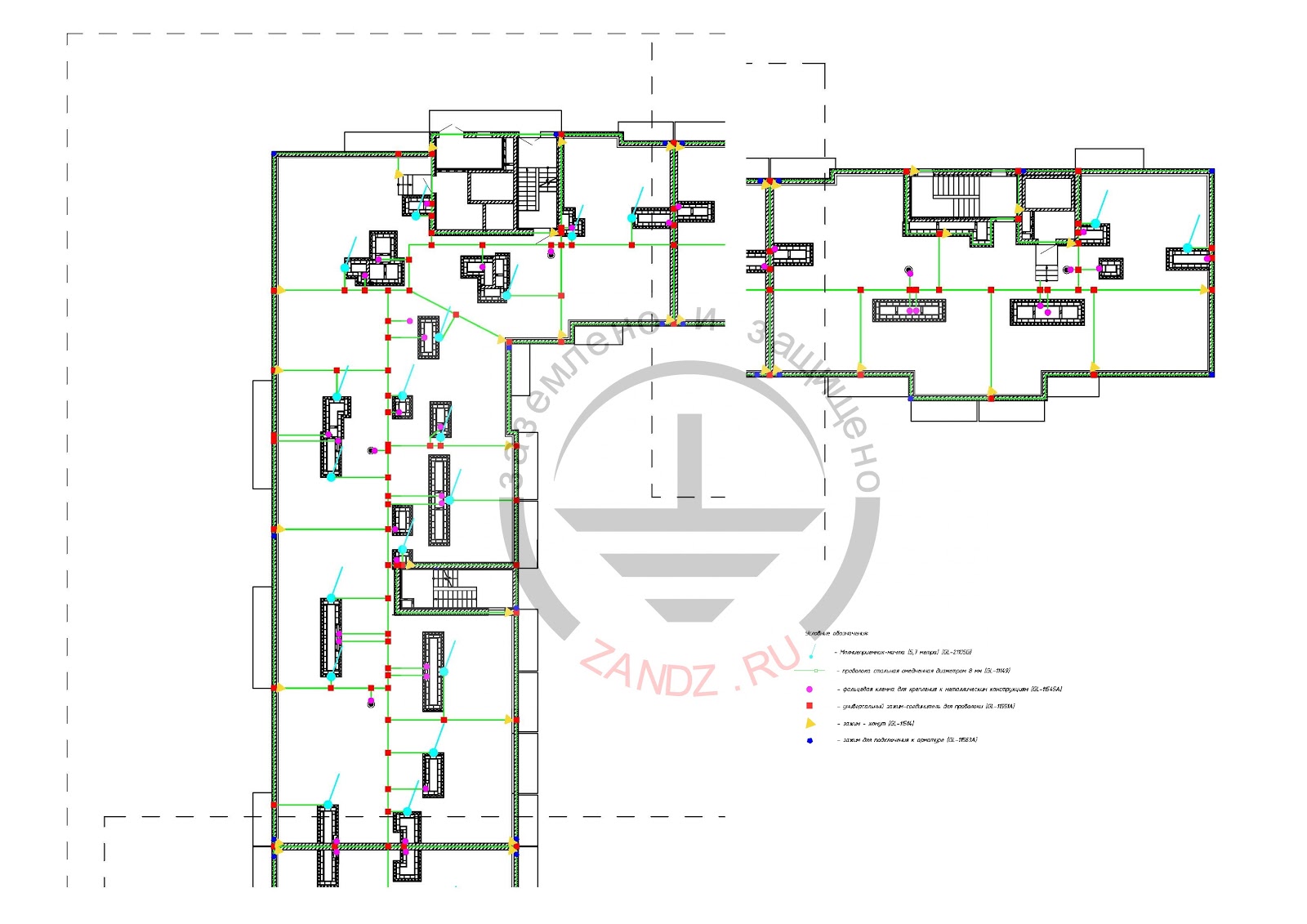

Рисунок 4. Расположение оборудования секции 3 и 4 (18 и 9 эт.)

Узлы креплений показаны на рисунке 5.

Рисунок 5. Узлы креплений

Перечень оборудования приведен в таблице 1.

Таблица 1 - Перечень оборудования

№	Рис.	Артикул	Наименование	Кол-во, шт.
1.		GL-21105G	GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (5,7 метра)	48
2.		GL-21201	GALMAR Держатель для молниеприёмника - мачты	48
3.		GL-20023	GALMAR Зажим к молниеприёмнику - мачте GL-21104G / GL-21105G для токоотводов (нержавеющая сталь)	48
4.		GL-11149-50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров)	38
5.		GL-11545A	GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь)	110
6.		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	270
7.		GL-11711	GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон)	500
8.		GL-11703A	GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь)	1400
9.		GL-11514	GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь)	65
10.		GL-11563A	GALMAR Зажим контрольный для соединения токоотводов проволока + проволока (крашенная оцинкованная сталь)	35
