Молниезащита спутниковых антенн на кровле здания

В наши дни на кровле многих домов установлены спутниковые тарелки, обеспечивающие людей цифровым телевидением и интернетом. Согласитесь, сегодня это просто жизненная необходимость практически каждого человека! Однако, не многие задумываются о возможных проблемах, которые могут возникнуть во время грозы. В любой момент может произойти потеря сигнала или выход из строя оборудования в результате удара молнии.

Молниезащита спутниковых антенн на кровле здания

В Технический центр ZANDZ обратились с вопросом по защите спутниковых антенн на кровле административного здания. Давайте рассмотрим какое решение мы предложили.



Исходные данные:

  • объект: административное здание;

  • тип кровли: плоская.



Задача:

  • рассчитать систему молниезащиты спутниковых антенн;

  • рассчитать защитное заземляющее устройство.


Согласно ПУЭ-7, п. 1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом при линейном напряжении 380 В источника трехфазного тока или 220 В источника однофазного тока.



Решение:

1.    Молниезащита спутниковых антенн выполнена в соответствии с СО 153-34.21.122-2003 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" и РД 34.21.122-87 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ".

2.    В соответствии с техническим заданием, объект необходимо защитить по 2 категории молниезащиты. Надежность системы должна быть не менее 0,95.

3.    Молниезащита объекта выполнена в виде молниеприемной сетки с шагом не более 10х10 м, при помощи стальной омедненной проволоки диаметром 8 мм (GL-11149). Все возвышающиеся объекты защищаются при помощи молниеприемников-мачт высотой 10 и 4 м, крепление производится при помощи держателей к вертикальной поверхности.

4.    В качестве токоотвода применяется стальная омедненная (толщина медного покрытия не менее 70 мкм) проволока d8 мм (GL-11149).

5.    Установка токоотводов осуществляется при помощи зажима GL-11711 - на кровле,  GL-11703А - на вертикальных поверхностях и парапетах. Шаг установки зажимов 0,8-1,0 м.

6.    Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A.

7.    Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545А. Лестницы, перила, присоединяются при помощи зажима-хомута GL-11514.

8.    В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м. В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм (GL-11075), объединяющая все вертикальные электроды. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м.

9.    Согласно ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

10.    Расчетное значение сопротивления заземляющего устройства - 1.61 Ом.

11.    При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству.

12.    Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.



Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

Плотность разрядов молнии в землю – 4 удара/кв. км в год

Полное число ударов в систему – 0,065 (раз в 15 лет);

Суммарное число прорывов – 0,0023 (раз в 435 лет)

Надежность системы – 0,965

Вероятность прорыва во все объекты системы – 0,035

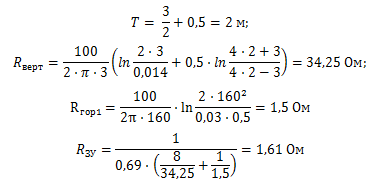

Расчет сопротивления заземляющего устройства:



Расчетное сопротивление заземляющего устройства составляет 1,61 Ом, что меньше требуемого сопротивления 10 Ом.



Расположение оборудования приведено на рисунке 1.

Расположение оборудования по молниезащите и заземлению спутниковых антенн

Рисунок 1 - Расположение оборудования по молниезащите и заземлению спутниковых антенн.



Перечень необходимого оборудования и материалов приведен в таблице 1.



Таблица 1 - Перечень необходимого оборудования и материалов.

Артикул Наименование Кол-во, шт. Масса ед., кг Примечание
1. ZZ-201-010-3 Молниеприёмник-мачта ZANDZ вертикальный 10 м с комплектом из 3х креплений к стене (нерж. сталь) 4
2. ZZ-201-004 ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь) 1 8,50
3. ZZ-203-002 ZANDZ Крепление для молниеприёмника к дымоходу (нержавеющая сталь) 1 7,40
4. ZZ-202-001 ZANDZ Зажим к молниеприёмнику для токоотводов (нержавеющая сталь) 1 0,20
5. ZZ-202-001 ZANDZ Зажим к молниеприёмнику D42 мм для токоотводов (нержавеющая сталь) 4 0,43
6. GL-11149-50 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) 12 0,41 В метрах
7. GL-11149-20 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 20 метров) 1 0,41 В метрах
8. GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 30 0,112
9. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 100 0,07
10. GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) 300 1,20
11. GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 320 0,02
12. GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь) 20 0,076
13. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 4 0,98 В метрах
14. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 16 2,00
15. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 9 0,08
16. ZZ-003-061 ZANDZ Наконечник стартовый 8 0,07
17. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 4 0,09
18. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 14 0,16
19. ZZ-006-000 ZANDZ Смазка токопроводящая 1 0,10
20. ZZ-007-030 ZANDZ Лента гидроизоляционная 4 0,40
21. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1 0,50



У вас возникли вопросы или нужно рассчитать систему молниезащиты для спутниковых антенн? Отправляйте запрос по адресу info@zandz.ru.
