Молниезащита производственного здания

В Технический Центр ZANDZ поступил запрос на расчет молниезащиты производственного здания в Смоленской области. Данный объект предназначен для хранения продуктов, а значит в здании имеется много оборудования, которое должно работать без перебоев. Следовательно необходимо хорошее заземление и система уравнивания потенциалов, чтобы не возникало проблем с работой электроники

молниезащита производственного здания

Наши специалисты решили данную задачу и предложили свое решение, которое мы рассмотрим далее.



Данные для расчета:

  • удельное сопротивление грунта – 100 Ом*м;

  • размеры объекта: 58 м х 18,5 м;

  • высота: 14,5 м + надстройка 17,5 м;

  • питание 380 В, ВЛ.



Задача:

  • рассчитать систему внешней молниезащиты производственного здания при помощи молниеприемной сетки;

  • рассчитать заземляющее устройство



Решение:

Молниезащита и заземление производственного здания выполнены в соответствии с:



Объект относится к III категории молниезащиты в соответствии с РД и к обычным в соответствии с СО.



Согласно ПУЭ-7, п. 1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом при линейном напряжении 380 В источника трехфазного тока или 220 В источника однофазного тока.



Комплекс мероприятий по обеспечению систем молниезащиты и заземления производственного здания:

1.    Молниезащита объекта выполнена при помощи молниеприемной сетки с шагом не более 10 м. Сетка выполнена из стальной омедненной (толщина медного покрытия не менее 70 мкм) проволоки d8 мм (GL-11149);

2.    В качестве токоотвода применяется стальная омедненная (толщина медного покрытия не менее 70 мкм) проволока d8 мм (GL-11149);

3.    Установка токоотводов осуществляется при помощи зажима GL-11711 - на кровле,  GL-11703А - на вертикальных поверхностях.  Шаг установки зажимов 0,8-1,0 м;

4.    Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A;

5.    Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545А. Лестницы, перила, присоединяются при помощи зажима-хомута GL-11514;

6.    В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м в местах опусков токоотводов. В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м;

7.    Согласно ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими;

8.    Расчетное значение сопротивления заземляющего устройства - 1,6 Ом;

11.   При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству;

9.    Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

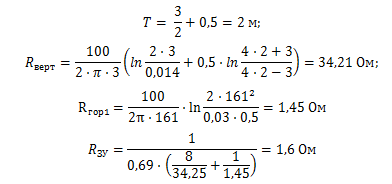

Расчет заземляющего устройства:

Расчетное сопротивление заземляющего устройства составляет 1,6 Ом, что меньше требуемого сопротивления 10 Ом.



Схема расположения оборудования показана на рис.1.

молниезащита производственного здания

Рисунок 1 - система молниезащиты и заземления.



Перечень необходимого оборудования и материалов приведен в табл.1.



Таблица 1 - Перечень необходимого оборудования и материалов.

Поз. Обозначение Наименование Кол.,шт. Масса ед., кг. Примечание
1. GL-11149-50 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) 12 0,41 В метрах
2. GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 10 0,112
3. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 70 0,07
4. GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) 200 1 - 1,2
5. GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 450 0,02
6. GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь) 20 0,076
7. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 2 0,98 В метрах
8. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 16 2,00
9. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 9 0,08
10. ZZ-003-061 ZANDZ Наконечник стартовый 8 0,07
11. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 4 0,09
12. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 20 0,312
13. ZZ-006-000 ZANDZ Смазка токопроводящая 1 0,10
14. ZZ-007-030 ZANDZ Лента гидроизоляционная 5 0,40
15. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1 0,50
