Молниезащита зданий учебных или оздоровительных детских заведений очень важна, так как, в первую очередь, это безопасность детей. Недавно в наш Технический центр ZANDZ поступил запрос на выполнение молниезащиты одного из спальных корпусов детского лагеря. Предлагаем Вам ознакомиться с деталями проекта и примером расчета:
Расчет молниезащиты корпуса детского лагеря
Объект: Корпус детского лагеря.
Рисунок 1 - План объекта.
Задача: Выполнить расчеты системы молниезащиты корпуса детского лагеря.
Защита зданий и сооружений от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод – это возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.
Решения по обеспечению требований к системе молниезащиты корпуса детского лагеря:
1. Молниезащита выполнена в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).
2. Объект относится к 3-й категории молниезащиты. Надежность системы должна быть не менее 0,9.
3. Молниезащита объекта выполнена при помощи 2-х вертикальных молниеприемников высотой 2 м на коньках кровли (GL-11521SS) и установкой 4-х вертикальных возвышений токоотвода на высоту 1 м от края кровли здания;
4. Установка токоотводов осуществляется при помощи зажима GL-11564A - на коньке, GL-11747A - на горизонтальных поверхностях, GL-11545A - на водосточном желобе, GL-11514 - на водосточной трубе. Шаг установки зажимов 0,8-1,0 м;
5. Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A;
6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545A, лестницы, перила, присоединяются при помощи зажима-хомута GL-11514;
7. Монтаж заземляющего устройства (ЗУ), состоящего из 4-х вертикальных электродов длиной 3 м, объединенных горизонтальным электродом (омедненная полоса 30х4 мм). Расстояние от горизонтального электрода до объекта не менее 1 м, заглубление 0,5 – 0,7 метра;
8. В случае наличия существующего ЗУ, следует объединить их в одно общее ЗУ в соответствии с ПУЭ п.1.7.55.
Итоги расчета проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):
Плотность разрядов молнии в землю – 4 удара/кв. км в год;
Полное число ударов в систему – 0,027 (раз в 7 лет);
Суммарное число прорывов – 0,0023 (раз в 435 лет);
Надежность системы – 0,915;
Вероятность прорыва во все объекты системы – 0,085.
Расчет сопротивления заземляющего устройства:

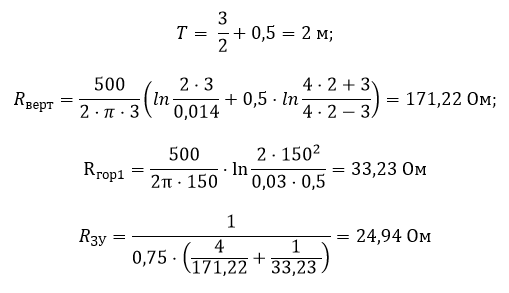

Расчетное сопротивление заземляющего устройства составляет 24,94 Ом.
На рисунке 2 показано расположение оборудования.
В таблице 1 приведен перечень необходимого оборудования и материалов.
Рисунок 2 - Расположение оборудования для молниезащиты корпуса детского лагеря.
Таблица 1 – Перечень потребности в материалах.
У вас возникли вопросы по молниезащите детских лагерей? Обращайтесь за помощью в Технический Центр ZANDZ!
