Электробезопасность общественных мест имеет очень важное значение как при эксплуатации объекта в целом, так и для его пожарной безопасности в частности. Поэтому учебные учреждения должны быть защищены от прямого удара молнии и иметь хорошее заземляющее устройство.

В Технический Центр ZANDZ поступил запрос на расчет необходимого оборудования для молниезащиты и заземления учебного колледжа в Сибирском федеральном округе. Далее рассмотрим предложение технических специалистов.



Исходные данные:

  • объект: колледж;

  • размеры: 29 м х 20 м;

  • высота: 7,5 м;

  • план кровли;

  • удельное сопротивление грунта принять 100 Ом*м.



Задача:

  • сопротивление заземляющего устройства должно быть не более 4 Ом;

  • молниезащита колледжа должна быть выполнена при помощи молниеприёмной сетки.



Молниезащита и заземление колледжа выполнены в соответствии с:



Объект относится к “обычным” в соответствии с СО и к  III категории молниезащиты по классификации РД.



Комплекс мероприятий по обеспечению систем молниезащиты и заземления для колледжа:

1.    Молниезащита объекта выполнена при помощи молниеприемной сетки с шагом не более 10 м. Сетка выполнена из стальной омедненной (толщина медного покрытия не менее 70 мкм) проволоки d8 мм (GL-11149).

2.    В качестве токоотвода применяется стальная омедненная (толщина медного покрытия не менее 70 мкм) проволока d8 мм (GL-11149).

3.    Установка токоотводов осуществляется при помощи зажима GL-11711 - на кровле, GL-11703А - на вертикальных поверхностях и парапетах.  Шаг установки зажимов 0,8-1,0 м.

4.    Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A.

5.    Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545А. Лестницы, перила, присоединяются при помощи зажима-хомута GL-11514.

6.    В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м в местах опусков токоотводов. В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды. Расстояние до фундамента объекта - не менее 1 м. Заглубление полосы 0,5 - 0,7 м.

7.    Согласно ПУЭ-7 изд., п.1.7.55 - Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

8.    Расчетное сопротивление заземляющего устройства - 1,99 Ом.

9.    При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству.

10.    Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

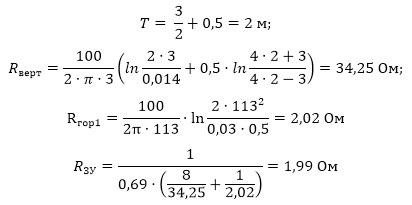

Расчет сопротивления заземляющего устройства:



Расчетное сопротивление заземляющего устройства составляет 1,99 Ом.



Схема расположения оборудования показана на рисунке 1.

молниезащиты и заземления для колледжа

Рисунок 1 - Схема расположения оборудования молниезащиты и заземления для колледжа.



Перечень необходимых оборудования и материалов приведен в таблице 1.



Таблица 1 - Перечень необходимых оборудования и материалов.

Поз. Артикул Наименование Кол-во, шт. Маса ед. , кг Примечание
1. GL-11149-50 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) 5 0,41 В метрах
2. GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 10 0,112
3. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 35 0,07
4. GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) 80 1 - 1,2
5. GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 200 0,02
6. GL-11514 GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженная медь) 10 0,076
7. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 3 0,98 В метрах
8. ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 16 2,00
9. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 9 0,08
10. ZZ-003-061 ZANDZ Наконечник стартовый 8 0,07
11. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 4 0,09
12. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 20 0,312
13. ZZ-006-000 ZANDZ Смазка токопроводящая 1 0,10
14. ZZ-007-030 ZANDZ Лента гидроизоляционная 5 0,40
15. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1 0,50

У вас возникли вопросы или нужно рассчитать систему молниезащиты для колледжа? Отправляйте запрос по адресу info@zandz.ru.
