Как надежно защитить от молнии исторический объект, не испортив его внешний вид.

Молниезащита памятников архитектуры требует гибкого подхода. С одной стороны, удар молнии способен повредить фасадный декор исторического здания, расколоть каменные элементы, изменить цвет металлических деталей или расплавить их. В некоторых случаях пожар, вызванный молнией, наносит непоправимый урон объекту культурного наследия. А значит, его молниезащита должна быть максимально надежной.

молниезащита исторического объекта

С другой стороны, сооружение, представляющее историческую ценность, должно сохранять первозданный внешний вид. Чтобы не испортить его, надо очень тщательно подбирать молниеприемники и токоотводы, а также проектировать их размещение.

Для молниезащиты исторических объектов лучше использовать декоративные молниеприемники, например ZZ-201-002-D. Благодаря возможности изготавливать этот молниеотвод по индивидуальному заказу он гармонично дополнит исторический объект любого архитектурного стиля. Но в некоторых случаях и обычные стержневые молниеприемники, например ZZ-201-004, не будут выглядеть на историческом здании как чужеродный элемент. Такие молниеприемники мы использовали для внешней молниезащиты одной из московских усадеб, о реставрации которой много писали в прессе.  Рассмотрим проект ее молниезащиты и заземления подробнее.

Задача

Провести расчет молниезащиты объекта культурного наследия федерального значения. Защищаемое сооружение относится к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Решение

Расчеты молниезащиты и заземления исторического объекта произведены в соответствии со следующими документами:

  1. «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
  2. «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
  3. «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.

Описание системы внешней молниезащиты исторического объекта

Мероприятия, обеспечивающие требования к системе молниезащиты:

  1. Установка двух стержневых молниеприемников высотой 4 м на трубе. Учтено, что 0,5 м длины стержня уходит на крепление.
  2. Установка пяти стержневых молниеприемников высотой 2 м на коньке.
  3. Молниеприемники соединяются между собой для организации двух токоотводов с применением омедненной проволоки D=8 мм от каждого молниеприемника. Токоотводы присоединяются к искусственному заземлителю. Крепление токоотводов производится (шаг установки 0,6-1 м):
  4. Соединение и разветвление токоотводов производится с использованием зажимов GL-11551А.

Мероприятия по обеспечению требований к заземляющему устройству:

  1. Монтаж заземляющего устройства, состоящего из горизонтального электрода (полоса омедненная сечением 4x30 мм), глубина 0,5 метра и 3-х вертикальных электродов (штырей из омедненной стали диаметром 14 мм) длиной 3 м.
  2. Соединение вертикальных и горизонтальных электродов между собой осуществляется с помощью зажима ZZ-005-064.
  3. Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.

Расположение элементов системы молниезащиты и заземляющего устройства показано на рисунке 1 и на чертеже в отдельном файле. Изображенная зона защиты соответствует зоне Б РД.

проект молниезащиты исторического объекта

Рисунок 1 – План расположения элементов молниезщаиты и заземляющего устройства для исторического объекта

Комплектующие для системы внешней молниезащиты исторического объекта

Таблица 1 – Перечень потребности материалов

№ п/п

Рис.

Артикул

Изделие

Количество

Система молниезащиты

1. ZZ-201-004 ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь) 2
2. GL-21202 GALMAR Держатель для молниеприемников GL-2110X (уст. на дымоход, стену; нерж. сталь) 2
3. GL-20022 GALMAR Зажим к молниеприемникам GL-2110X для токоотводов (нерж. сталь) 2

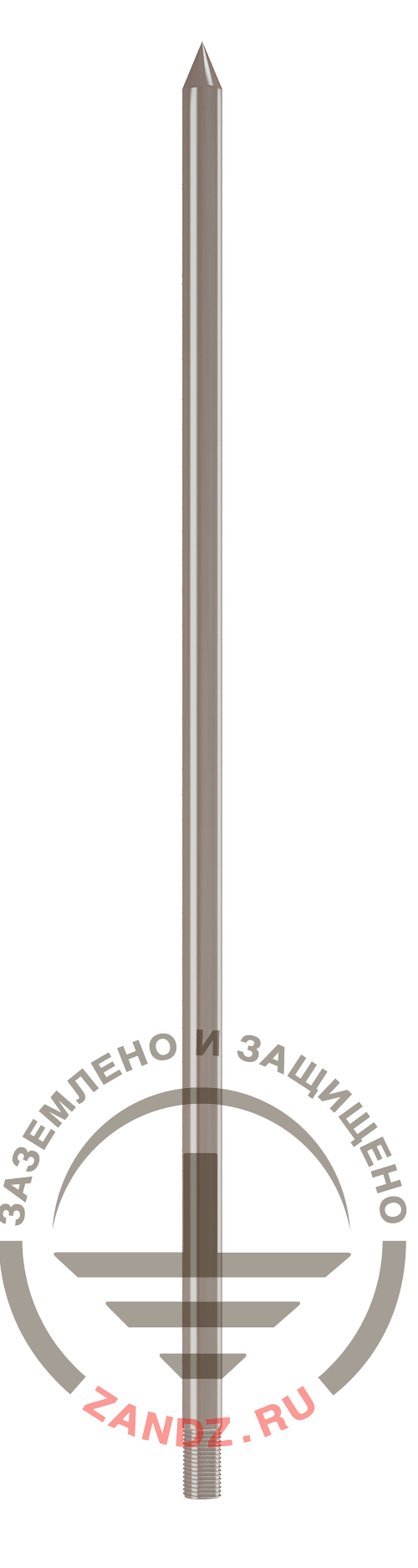

4. GL-11521SS Молниеприёмник GALMAR высотой 2 метра для установки в резьбовых держателях (М16; нержавеющая сталь) 5

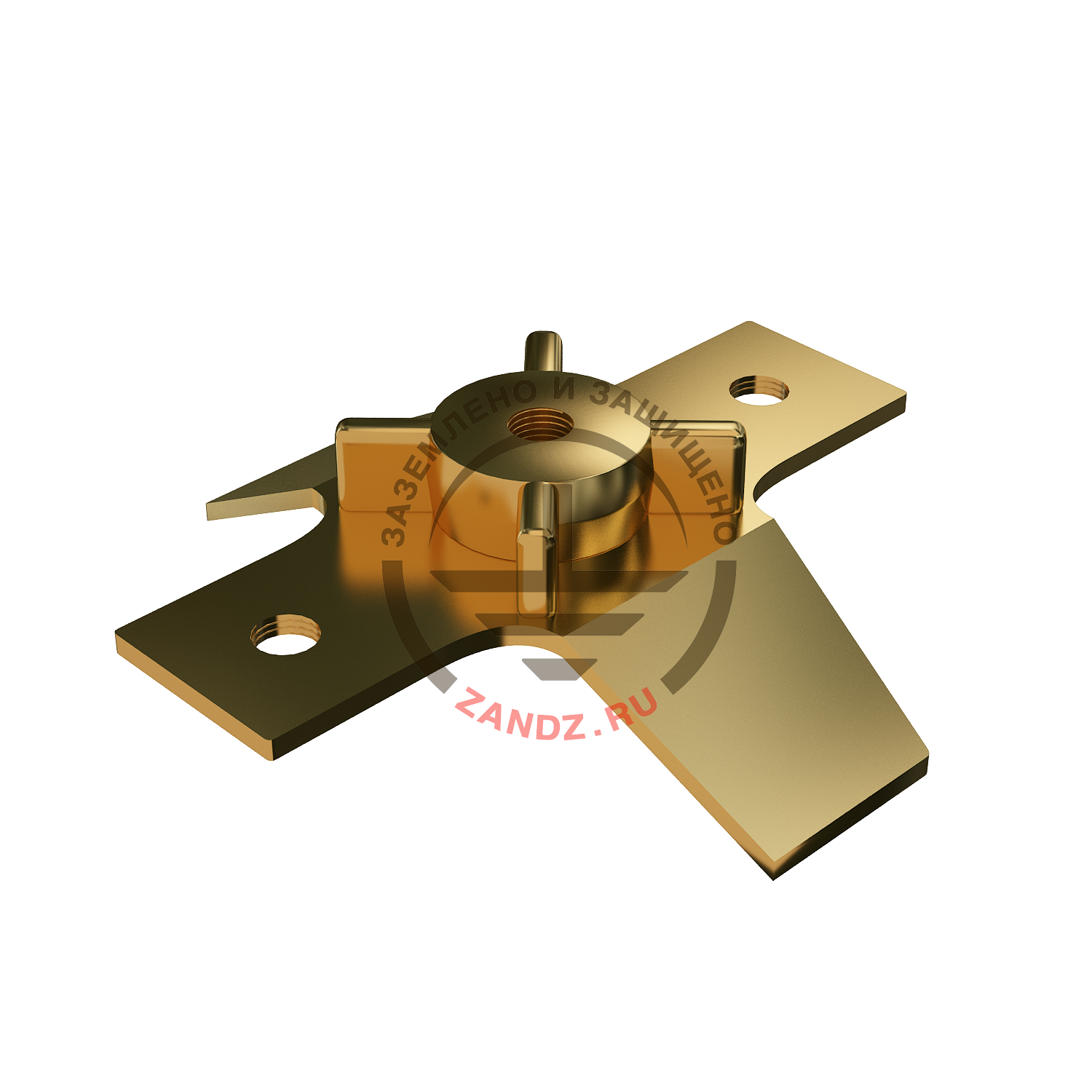

5. GL-11525 Коньковый держатель GALMAR для молниеприёмника (резьба M16; подключение токоотвода d10 мм; бронза) 5
6. GL-11149-50 GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров) 3
7. GL-11747A GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь) 110
8. GL-11703A GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской) 15
9. GL-11514 GALMAR Зажим на водосточную трубу для токоотвода (луженая медь + луженая латунь) 25
10. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 10
11. GL-11562A GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь) 3

Заземляющее устройство

12. ZZ-005-064

ZANDZ Зажим для подключения проводника (до 40 мм)

3
13. GL-11075-50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 50 метров) 1
14.   ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м 6
15. ZZ-002-061 ZANDZ Муфта соединительная резьбовая 4
16. ZZ-003-061 ZANDZ Наконечник стартовый 3
17. ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 2
18. ZZ-006-000 ZANDZ Смазка токопроводящая 1
19. ZZ-007-030 ZANDZ Лента гидроизоляционная 1
20. ZZ-008-000 ZANDZ Насадка на отбойный молоток (SDS max) 1



У вас появились вопросы по молниезащите исторических объектов? Обращайтесь за помощью в Технический Центр ZANDZ!
