Молниезащита и заземление железнодорожного перехода

Инфраструктура железнодорожных мостовых переходов включает в себя множество зданий и сооружений. Все они нуждаются в защите от молнии. Недавно в Технический центр ZANDZ поступила заявка на расчет молниезащиты таких строений. В их числе — вокзал, КПП, отделение полиции, гараж и вольер для служебных собак. Для каждого из зданий Технический центр ZANDZ предложил индивидуальное решение по защите от молнии. Рассмотрим их подробнее.

Решение

Расчеты произведены в соответствии со следующими документами:

«Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
«Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
«Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно принимающего на себя разряд молнии, токоотвода и заземлителя.

Внешняя молниезащита объектов железнодорожного перехода

Комплекс мероприятий по обеспечению требований к системе молниезащиты каждого из зданий железнодорожного перехода представлен следующими решениями:

Выполняется установка стержневых молниеприемников. Высоты и расположения молниеприемников указаны на чертежах каждого задания.
От молниеприемников проложены токоотводы с применением омедненной проволоки D=8 мм, которые соединяются с искусственным заземлителем.
Молниеприемники также соединяются между собой для организации двух токоотводов от каждого молниеприемника.
Крепление токоотводов осуществляется (шаг установки 0,6-1 м):

на скатах кровли с помощью зажимов ZZ-202-003;
на плоской крыше с помощью зажимов ZZ-202-005;
на стенах с помощью зажимов ZZ-202-003.

Соединение и разветвление токоотводов производится с использованием зажимов ZZ-202-021.

Заземление сооружений железнодорожного мостового перехода

Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству каждого из зданий железнодорожного перехода представлен следующими решениями:

Прокладывается горизонтальный заземлитель в соответствии с чертежом каждого здания. Заземлитель выполнен из коррозионностойкой полосы стальной омедненной сечением 4х30 мм, глубина заложения 0,5 м, расстояние до стены здания не менее 1 м.
Выполняется установка вертикальных электродов длиной 3 м (омедненных стальных штырей диаметром 14 мм) в местах спуска токоотводов.
Соединение горизонтальных электродов между собой осуществляется с помощью зажима ZZ-005-064.

Расположение элементов системы молниезащиты и заземляющего устройства зданий инфраструктуры железнодорожного мостового перехода, показано на рисунках 1-5. Изображенные зоны защиты соответствуют надежности 0,9 СО.

Рисунок 1 – План молниезащиты вокзала

Рисунок 2 – План молниезащиты отделения полиции

Рисунок 3 – План молниезащиты КПП

Рисунок 4 – План молниезащиты гаража на 11 мест

Рисунок 5 – План молниезащиты вольера для служебных собак

Комплектующие для молниезащиты вокзала

№ п/п	Рисунок	Артикул	Изделие	Количество
Система молниезащиты
1.		ZZ-201-004	ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь)	8
2.		ZZ-202-001	ZANDZ нержавеющий зажим с двумя промежуточными пластинами к молниеприёмнику для токоотводов (D8-10 / 38 мм; AISI 304; пластина 2 мм; без самоотвинчивания)	8
3.		ZZ-203-001	ZANDZ Крепление для молниеприёмника к стене (нержавеющая сталь)	8
4.		ZZ-11149-50	ZANDZ Проволока омедненная стальная (D8 мм; бухта 50 метров)	2
5.		ZZ-11149-10	ZANDZ Проволока омедненная стальная (D8 мм; бухта 10 метров)	1
6.		ZZ-202-021	Зажим ZANDZ для круглого проводника универсальный (D6-10 мм; оцинкованная сталь)	2
7.		ZZ-202-003	Держатель ZANDZ для круглого проводника (D8; M6; оцинкованная сталь)	28
8.		ZZ-202-005	Держатель ZANDZ для круглого проводника на плоской кровле (D8; пластик; с бетоном)	22
9.		ZZ-202-003	Держатель ZANDZ для круглого проводника (D8; M6; оцинкованная сталь)	56
10.		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	8
Заземляющее устройство
11.		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	10

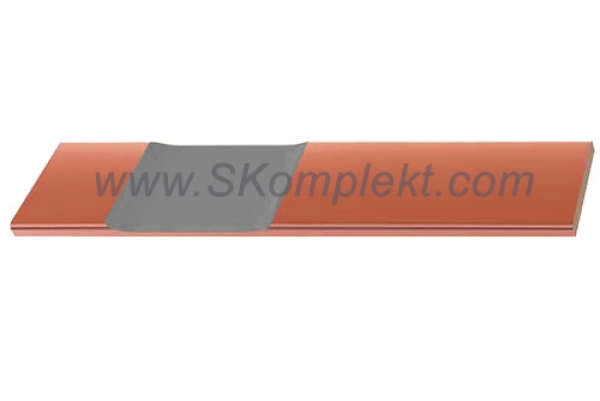

12.		ZZ-11075-50	ZANDZ Полоса омедненная стальная (30*4 мм; бухта 50 метров)	3
13.		ZZ-11075-20	ZANDZ Полоса омедненная стальная (30*4 мм; бухта 20 метров)	1
14.		ZZ-11075-10	ZANDZ Полоса омедненная стальная (30*4 мм; бухта 10 метров)	1
15.		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	16
16.		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	9
17.		ZZ-003-061	ZANDZ Наконечник стартовый	8
18.		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	4
19.		ZZ-006-000	ZANDZ Смазка токопроводящая	1
20.		ZZ-007-030	ZANDZ Лента гидроизоляционная	3
21.		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1

Хотите узнать, какие материалы требуются для молниезащиты других зданий, входящих в инфраструктуру железнодорожного мостового перехода? Обращайтесь в Технический Центр ZANDZ!
