Молниезащита для церкви

17.09.15

Церковные сооружения, как и любые другие, могут быть подвержены риску удара молнии. Поэтому они требуют наличия надёжной системы внешней молниезащиты. Однако, конструкция кровли церквей не всегда позволяет применить стандартные решения по защите от молнии, основанные на установке молниеприёмной сетки или мачт. Так что же делать? Этим вопросом нередко задаются проектировщики и электромонтажники. Ситуацию могут осложнить и дополнительные требования, предъявляемые заказчиком.
Так или иначе, молниезащита для церкви нужна обязательно. Как ее делать, рассказываем на реальном примере! Сегодня рассмотрим расчет молниезащиты для церкви в городе Москве, где в настоящее время проводятся реконструкционные работы.

Задача:

Необходимо рассчитать систему внешней молниезащиты в соответствии со стандартными нормативными документами:

«Правила устройства электроустановок» 7-е изд. Глава 1.7 (далее ПУЭ);
«Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций»
СО 153-34.21.122-2003 (далее СО);
«Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее РД).

Церковные сооружения относятся к обычному типу строений с точки зрения молниезащиты в соответствии с инструкцией СО и к третьей категории согласно РД.

Решение:

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя. В качестве молниеприемников выступают металлические кресты (подробнее об использовании креста в качестве молниеприемника читайте здесь).

Комплекс мероприятий по молниезащите выполняется следующими действиями:

Присоединение токоотводов к металлическим крестам на куполах сооружения производится с помощью зажимов ZZ-005-064.
Прокладка двух токоотводов с применением омедненной проволоки D=8 мм к заземляющему устройству.
Для каждого молниеприемника подключается по два токоотвода. Токоотводы следует располагать не ближе чем в 3 м от входов или в местах недоступных для прикосновения людей. Крепление токоотводов на крыше осуществляется с помощью зажимов GL-11747A. Крепление токоотвода к вертикальным поверхностям производится с помощью зажимов GL-11703A. Соединение и разветвление токоотводов производится с использованием зажимов GL-11551M.
Монтаж заземляющего устройства, состоящего из трех вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 3 м, объединенных горизонтальным электродом (полоса омедненная 30х4 мм). Расстояние между вертикальными электродами не менее 5 метров, расстояние от горизонтального электрода до стен здания 1 м, глубина 0,5 метра.
Соединение токоотвода с выводом омедненной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.

Расположение элементов молниезащиты:

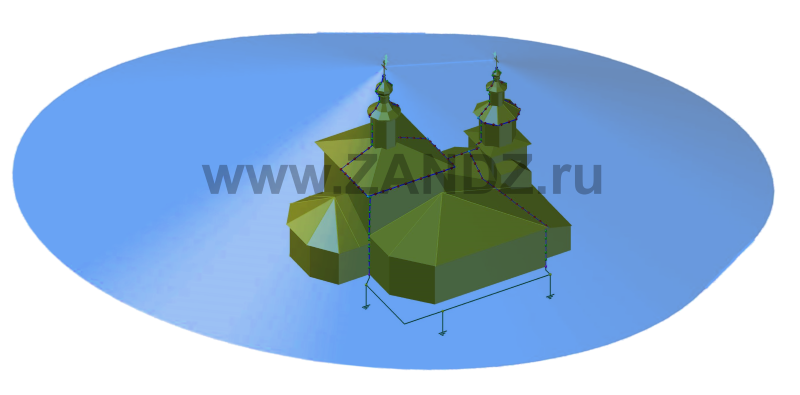

Зона защиты, соответствующая надежности зоны Б РД:

Перечень необходимых материалов:

№ п/п	Рис.	Артикул	Изделие	Количество
1		GL-11149-50	GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров)	2
2		GL-11149-20	GALMAR Проволока омедненная стальная (D8 мм; бухта 20 метров)	2
3		GL-11551M	GALMAR Зажим для соединения токоотводов (медь)	4
4		GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	75
5		GL-11703A	GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской)	60
6		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2
7		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	3
8		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6
9		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
10		ZZ-003-061	ZANDZ Наконечник стартовый	3
11		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
12		ZZ-006-000	ZANDZ Смазка токопроводящая	1
13		ZZ-007-030	ZANDZ Лента гидроизоляционная	1
14		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
15		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	1

Выполнение мероприятий, описанных в данном расчете обеспечит строение надёжной защитой от прямых ударов молнии. Для защиты от ее вторичных воздействий необходимо использовать устройства защиты от импульсного перенапряжения (УЗИП). Выбрать необходимое устройство не составляет труда. Смотрите руководство по выбору УЗИП и присылайте нам свои вопросы, мы обязательно ответим! Наши контакты указаны здесь.
