Современные спортивные объекты редко состоят только из обособленного стадиона. Правилом при создании таких объектов стало проектирование в виде инфраструктурного комплекса, состоящего из спортивной арены, гостиниц, паркингов и транспортных развязок.

Компактное расположение на одной площадке удобно не только для посетителей и владельцев, но и позволяет сократить расходы, например, на молниезащиту.

Молниезащита стадиона

Технический центр ZANDZ предложил решение по молниезащите центра водного спорта. Молниеприемники были расположены на зданиях гостиниц, расположенных по периметру, благодаря этому в зону защиты вошли стадион и паркинг.

Ознакомьтесь с описанием решения из новости.

Задача

Произвести расчет молниезащиты центра водного спорта

Решение

Расчеты молниезащиты центра водного спорта произведены в соответствии со следующими документами:

  1. «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).
  2. «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).
  3. «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).

Для защиты центра водного спорта от ударов молнии используются молниеотводы. Молниеотвод состоит из молниёприёмника, перехватывающего разряд молнии, токоотвода и заземлителя. Все эти элементы позволяют безопасно отвести ток молнии в землю без ущерба для защищаемого объекта.

Центр водного спорта относится к обычным объектам с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Описание системы молниезащиты центра водного спорта

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. Выполняется установка 25 стержневых молниеприёмников высотой 8 м, крепящихся к стене. Учтено, что на крепление уходит 1,5 м высоты молниеприёмника.
  2. Молниеприёмники соединяются между собой для организации двух токоотводов с применением стальной оцинкованной проволоки D=8 мм от каждого молниеприёмника. Крепление токоотводов производится (шаг установки 0,6-1 м):
  3. Соединение и разветвление токоотводов производится с использованием зажимов GL-11551А.

Комплекс мероприятий по обеспечению необходимых требований к заземляющему устройству представлен следующими решениями:

  1. Монтаж заземляющего устройства, состоящего из горизонтального электрода (полоса стальная оцинкованная сечением 4x30 мм), глубина 0,5 метра прокладываемого по периметру здания на расстоянии 1 м от фундамента.
  2. В соответствии с пунктом 2.13 РД достаточно только контура без установки вертикальных электродов.
  3. Соединение горизонтальных электродов между собой осуществляется с помощью зажима ZZ-005-064.
  4. Соединение токоотвода с выводом оцинкованной полосы из земли осуществляется с помощью контрольного зажима GL-11562A.
  5. Конструкция заземляющего устройства соответствует пункту 1.7.55 ПУЭ. Заземляющие устройства защитного заземления и заземления для молниезащиты выполняются общими.

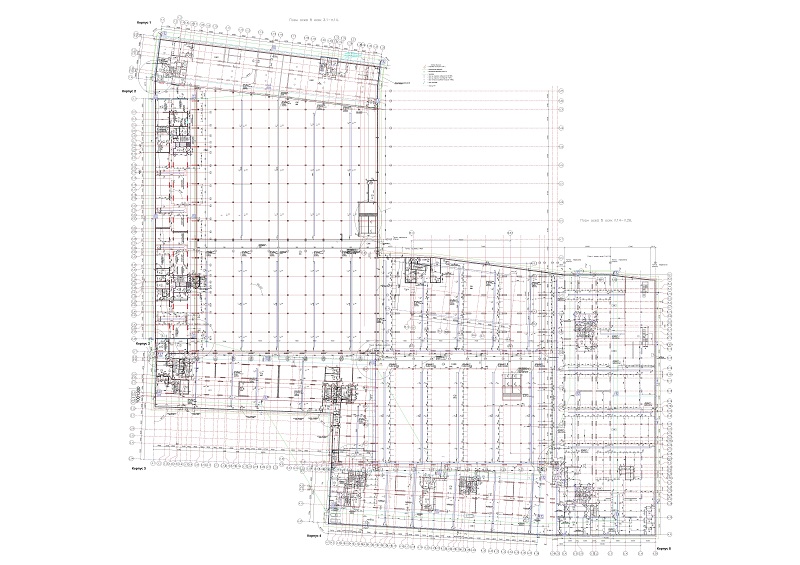

Расположение элементов системы молниезащиты и заземляющего устройства показано на рисунке 1. Изображенная зона защиты соответствует зоне Б, построенной в соответствии с приложением 3 РД.

Молниезащита центра водного спорта

Рисунок 1. План молниезащиты центра водного спорта

Комплектующие для молниезащиты центра водного спорта

Артикул Наименование Количество, шт.
Система молниезащиты
1. ZZ-201-008-3 Молниеприёмник-мачта ZANDZ вертикальный 8 м с комплектом из 2х креплений к стене (нерж. сталь) 25
2. ZZ-202-002 ZANDZ Зажим к молниеприёмнику D42 мм для токоотводов (нержавеющая сталь) 25
3. ZZ-502-008-125 Проволока ZANDZ стальная оцинкованная (D 8 мм / S 50 мм²; бухта 125 м) 24
4. GL-11703A GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской) 3000
5. GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 50
6. GL-11562A GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь) 19
Заземляющее устройство
7. ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 40
8. ZZ-502-304-52 Полоса ZANDZ стальная оцинкованная (30*4 мм; бухта 52 м) 19
9. ZZ-007-030 ZANDZ Лента гидроизоляционная 14

У вас возникли вопросы по заземлению и молниезащите центра водного спорта? Обращайтесь в Технический Центр ZANDZ!
