Молниезащита Малого театра

Государственный академический Малый театр России – один из старейших театров России, сыгравший выдающуюся роль в развитии русской национальной культуры. Комплекс зданий театра расположен в центре Москвы.

Молниезащита и заземления Малого театра России – это еще один проект, рассчитанный Техническим центром ZANDZ и впоследствии реализованный. Прошлым смонтированным объектом, о котором мы писали, была ”Государственная Новосибирская областная клиническая больница”.



Хотим напомнить, что объекты культурного наследия требуют обязательного наличия надежной системы молниезащиты из-за высокой исторической и художественной ценности. Установка молниезащиты обойдется дешевле, чем восстановление первозданного вида.

По заказу ФГБУК “Государственный академический Малый театр России” выполнялся комплекс ремонтных и реставрационных работ по объекту культурного наследия “Доходный дом с лавками”, расположенного по адресу: г. Москва, ул. Пятницкая, д. 82/34, стр.1. Технический центр ZANDZ выполнил расчет молниезащиты и заземления и подобрал необходимые материалы.



Монтаж выполнялся представителями компании ООО "ЗОДЧИЕ СЕВЕРО-ЗАПАДА" с использованием продукции ZANDZ и GALMAR.



Ознакомиться с решением по молниезащите и заземлению Малого театра России можно из текста новости.

Задача

Произвести расчет молниезащиты и заземления Малого театра России.

Решение

Расчеты молниезащиты театра произведены в соответствии со следующими документами:

  1. «Правила устройства электроустановок» ПУЭ 7-е изд. (далее — ПУЭ).

  2. «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003 (далее — СО).

  3. «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 (далее — РД).



Для защиты сооружений от ударов молнии используются молниеотводы. Молниеотвод состоит из молниеприемника, перехватывающего разряд молнии, токоотвода и заземлителя. Все эти элементы позволяют безопасно отвести ток молнии в землю без ущерба для защищаемого объекта.

Театр относится к обычным объектам с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД.

Описание системы внешней молниезащиты Малого театра России

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

  1. В 11 м от защищаемого здания находится здание высотой 30 м, оно будет являться молниеприемником по отношению к защищаемому зданию.

  2. Дополнительно выполняется установка двух стержневых молниеприемников высотой 4 м. Крепление осуществляется к возвышениям на кровле.

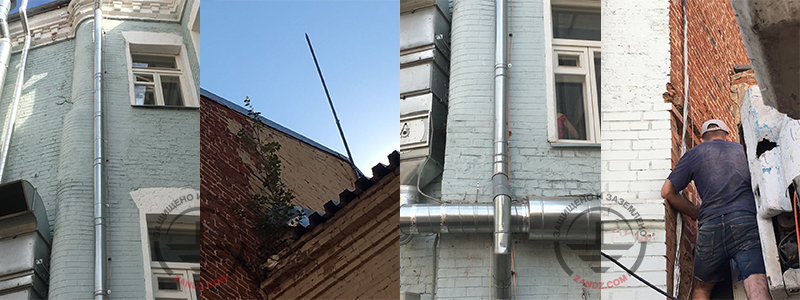

  3. По периметру крыши не реже чем через 25 м проложены токоотводы с применением омедненной проволоки D=8 мм, которые соединяются с искусственным заземлителем. Молниеприемники также соединяются между собой для организации двух токоотводов от каждого молниеприемника. Крепление токоотвода к стене здания производится с помощью зажимов GL-11703A.

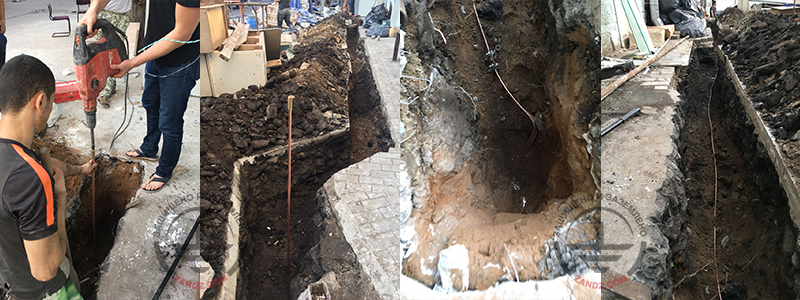

  4. Монтаж заземляющего устройства, состоящего из трех вертикальных электродов (омедненных штырей диаметром 14 мм.) длиной 3 м, объединенных горизонтальным электродом (полоса омедненная 30х4мм) в виде треугольника. Расстояние между вертикальными электродами не менее 3 метров, расстояние от горизонтального электрода до стен здания 1 м, глубина 0,5 метра.



Расположение элементов системы молниезащиты и заземляющего устройства показано на рисунке 1.

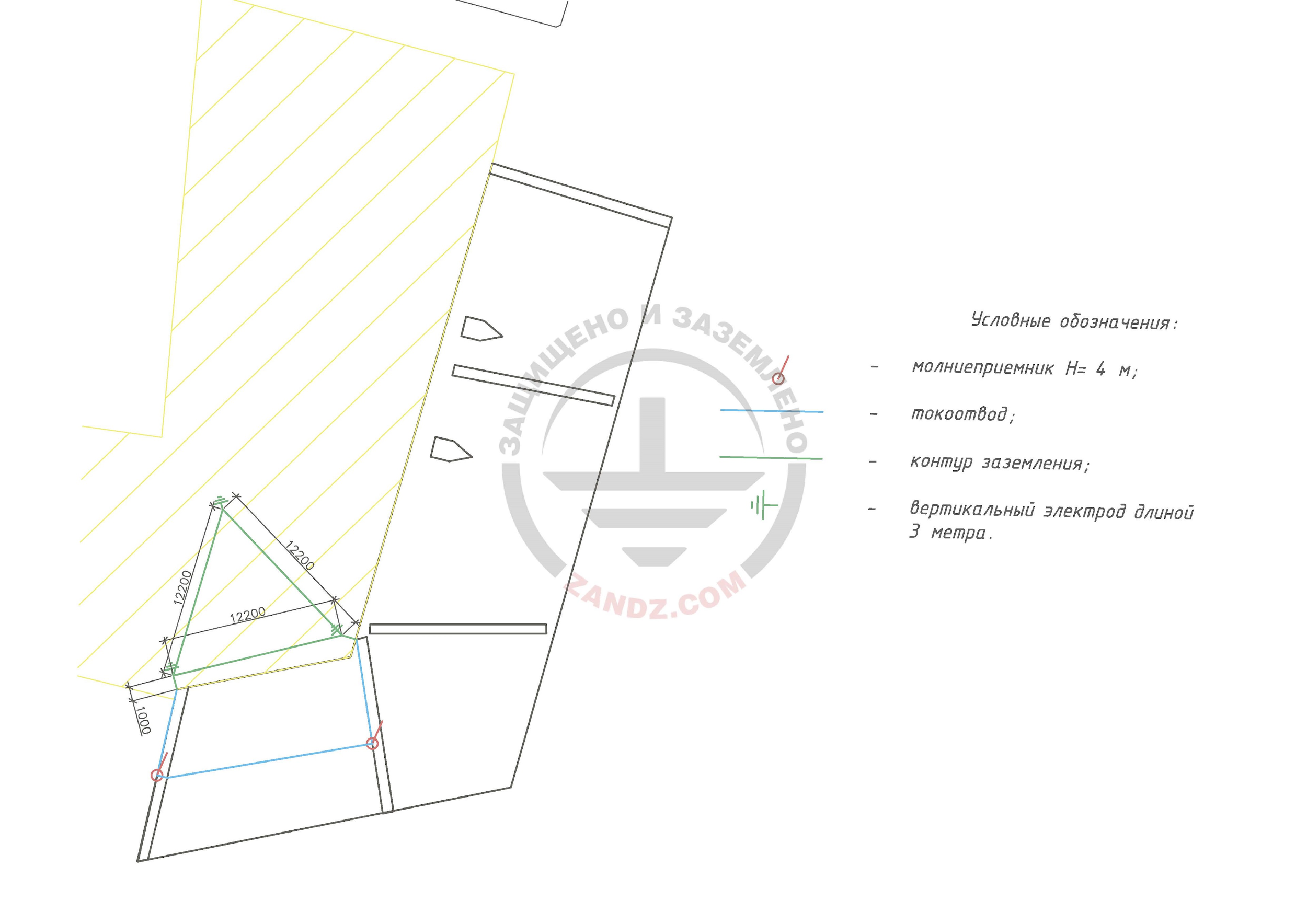

Рисунок 1 – План расположения элементов молниезащиты и заземляющего устройства

Расчет молниезащиты в сервисе расчетов ZANDZ

Расчет молниезащиты выполнен в Сервисе расчётов надёжности системы молниезащиты и вероятности прорыва молнии в объект, разработанном с использованием математических расчетов ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»). Результаты  приведены в таблице 1.



Для расчета приняты следующие исходные данные:

Плотность разрядов молнии в землю 4 - уд/кв.км в год.



Таблица 1 – Результаты расчета молниезащиты

Объект

Высота молниепри-емника, м

Надежность защиты

Число ударов в объект, год-1

Число прорывов в объект, год-1

Период ударов, год

Период прорывов, год

1

Малый театр России

4

0,902

0,2

0,02

5

50



Комплектующие для молниезащиты и заземления Малого театра России



Таблица 2 – Перечень потребности материалов.

№ п/п

Рис.

Артикул

Изделие

Коли-чество

Система молниезащиты

1.



ZZ-201-004

ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь)

2

2.



ZZ-203-001

ZANDZ Крепление для молниеприёмника к стене (нержавеющая сталь)

2

3.



GL-20022

GALMAR Зажим к молниеприёмнику - мачте ZZ-201-004 для токоотводов (нержавеющая сталь)

2

4.



GL-11149-50

GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров)

1

5.



GL-11703A

GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской)

20

Заземляющее устройство

6.



ZZ-005-064

ZANDZ Зажим для подключения проводника

(до 40 мм)

5

7.



ZZ-001-065

ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)

9

8.



ZZ-002-061

ZANDZ Муфта соединительная резьбовая

7

9.



ZZ-003-061

ZANDZ Наконечник стартовый

3

10.



ZZ-004-060

ZANDZ Головка направляющая для насадки на отбойный молоток

2

11.



ZZ-006-000

ZANDZ Смазка токопроводящая

1

12.



ZZ-007-030

ZandZ Лента гидроизоляционная

1

13.



ZZ-008-000

ZANDZ Насадка на отбойный молоток (SDS max)

1

14.



GL-11075-20

GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)

2



У вас появились вопросы по расчётам молниезащиты Малого театра России? Обращайтесь за помощью в Технический Центр ZANDZ!
