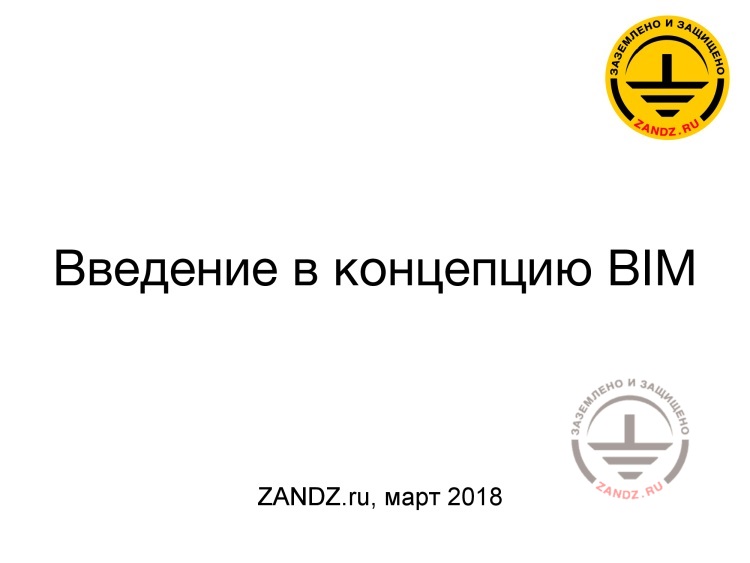

Введение в концепцию BIM

Введение в концепцию BIM

— Коллеги, добрый день! Рады вас приветствовать на сегодняшнем вебинаре. Станислав, добрый день!

— Добрый день, всех приветствую!

— Давайте начинать. Еще раз рады вас приветствовать на вебинаре «Введение в концепцию BIM», лектор Станислав Возчиков – специалист по BIM-моделированию и сертифицированный специалист «Autodesk Revit Professional». Сегодня у нас первый вебинар из серии вебинаров под общей темой «BIM - проектирование от основ до практического применения». Напомню, что следующий вебинар у нас состоится 18 апреля, ссылку на серию вебинаров сейчас отправим в чат. Смотрите, изучайте и обязательно регистрируйтесь. Ссылка в чате. Узнавать о новых мероприятиях вы можете не только на нашем сайте, но и в наших группах социальных сетях. Добавляйтесь в социальных сетях или регистрируйтесь на сайте и не пропускайте актуальные события. Несколько организационных моментов по вебинару: наш вебинар продлится сегодня порядка 60 минут, на вопросы мы будем отвечать в ходе вебинара в чате и дополнительно в конце вебинара. Сразу дам ответ на частый вопрос – запись вебинара будет опубликована на нашем сайте и ссылка на эту запись будет отправлена по почте всем зарегистрированным участникам на вебинар. Ваши вопросы, которые будут возникать, пишите во вкладку «вопросы», и при написании вопроса указывайте слайд или фразы лектора, к которым они относятся. Модерировать сегодняшнее мероприятие буду я и Алексей Корытко. Призываю вас быть активными, задавать свои вопросы и оставлять комментарии в чате. На этом вступительная часть завершена, передаю слово лектору, Станислав?

— Да, спасибо, Анатолий. Всем еще раз здравствуйте! Сегодня мы рассмотрим вводную лекцию «Введение в концепцию BIM», рассмотрим вопросы: что такое BIM, для чего он применяется, и кто его может использовать?

Лектор Возчиков Станислав

Лектор Возчиков Станислав

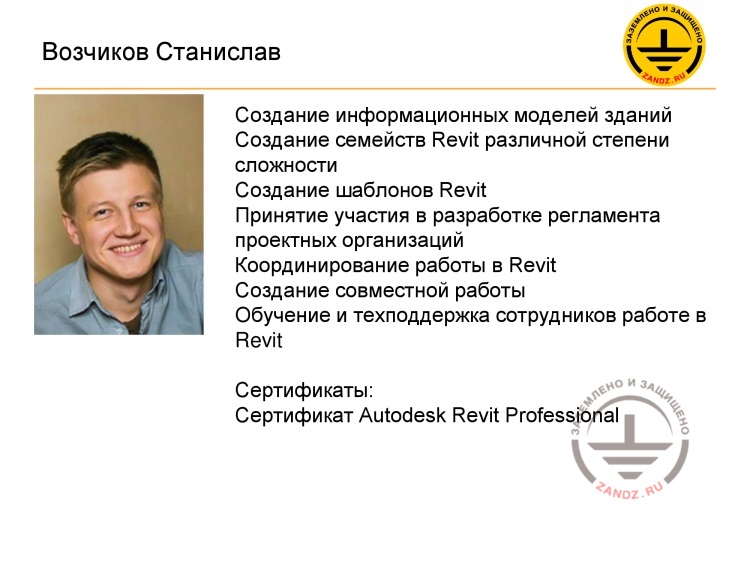

— Вкратце на первом слайде я немного расскажу, чем я в принципе занимаюсь. По образованию я, конечно, архитектор, но в какой-то момент перешел именно в технологию BIM. С моей точки зрения посчитал это интереснее. Сейчас я занимаюсь созданием информационных моделей. Раньше занимался созданием различного контента, различных библиотек для BIM-моделирования, в частности – это семейство в «Revit», создание и написание различной нормативной документации (стандарты, регламенты) для работы в BIM и для работы непосредственно в «Revit». Координация проектов в BIM, создание и настройка совместной работы в «Revit» и обучение, техподдержка сотрудников. Собственно именно я занимаю должность BIM-менеджера. Кто такие BIM-менеджеры? Я так полагаю, у вас на слуху «BIM-менеджер». Если нет, то я вам в любом случае расскажу, что это за люди, чем они занимаются и для чего они нужны в организации. Пожалуй, начнем.



История проектирования

История проектирования

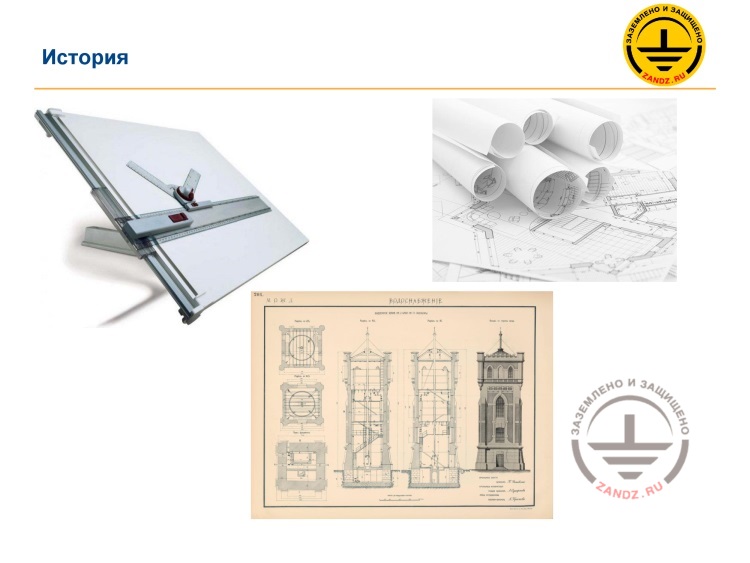

— Перед тем как я расскажу, что такое BIM, немного посмотрим историю проектирования. Немного истории, как у нас происходит проектирование. У нас на протяжении многих лет, даже многих веков, можно так сказать, проектирование происходило по определенному методу и он даже до XX – XXI века не изменялся практически никак. Только с приходом информационных технологий и с приходом компьютеров у нас поменялась структура, поменялась технология проектирования. До этого проектировщики чертили чертежи и выдавали их на стройку, и строители уже по этим чертежам возводили объект. Все эти чертежи были на бумаге, соответственно весь объект, весь проект не хранился где-то в каком-то определенном месте. Он являлся результатом интеллектуальной деятельности проектировщиков, и этот результат интеллектуальной деятельности отображался на чертежах, на проекциях, на разрезах, на планах, на каких-то принципиальных схемах, узлах и так далее. Все это было разрозненно, каждый чертеж был отдельным таким элементом. И общее представление о проектируемом объекте, оно складывалось исходя из этих чертежей. И общее представление об объекте всегда было и держалось в голове у проектировщика. Соответственно при развитии компьютеров, при развитии информационных технологий у нас появилась возможность создавать все эти чертежи уже в информационном пространстве на компьютерах.

От кульмана к САПР

От кульмана к САПР

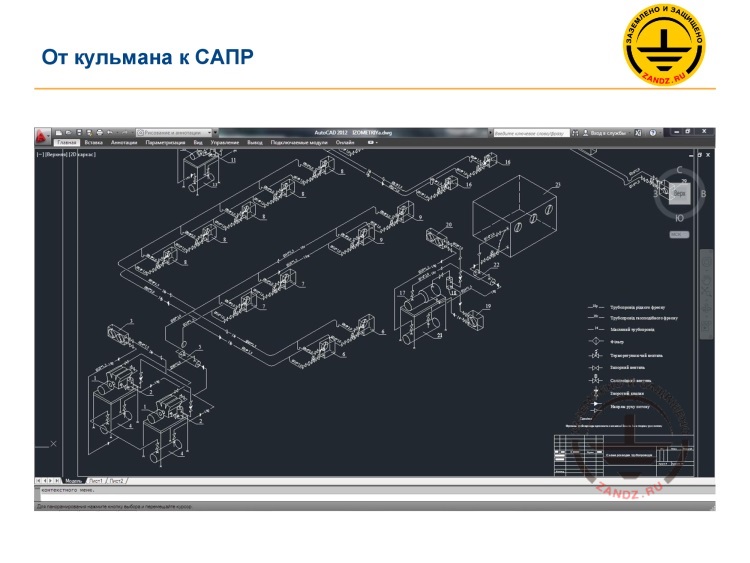

— И в какой-то определенный момент у нас появилась возможность создавать на компьютере – это технология «CAD» (англ. computer-aided design). Что это такое? Название слайда «От кульмана к САПР», проще говоря, мы от чертежей на бумаге перешли к чертежам на компьютере. Компьютер позволяет нам создавать автоматизированные чертежи уже в информационном пространстве, причем в какой-то мере он автоматизирован. Но все-таки проектирование – это обычное черчение, но уже на компьютере – это электронный кульман. У нас автоматизация происходит только за счет того, что мы можем в любой момент не перечерчивать какой-то узел, а взять готовый, который уже был где-то там в папке. Мы можем его взять как типовой и уже использовать в другом проекте либо, допустим, брать и копировать из нового проекта в другие проекты какие-то тоже типовые элементы. Автоматизация происходила по большей части, таким образом, и это было хорошо, это ускоряло процесс проектирования для архитекторов, для конструкторов и так далее. Но все-таки в какой-то момент появилась необходимость в чем-то большем и в конце XX века уже появляется новая технология под названием «информационное моделирование зданий» – это BIM, моделирование уже не является продолжением «CAD», «САПР», оно является отдельным ответвлением от всего этого процесса.



Определение BIM

Определение BIM

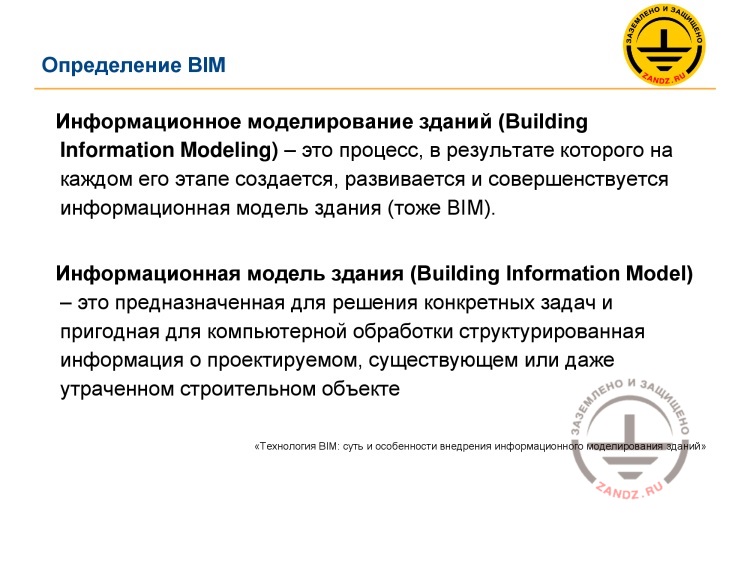

— И давайте остановимся на самом определении. Определений на самом деле несколько – их два. Сейчас иногда применяется даже три определения BIM (Building Information Modeling). Первое определение – это соответственно информационное моделирование зданий. Второе, которое применяется – это (Building Information Model) информационная модель зданий. И сейчас еще применяется также аббревиатура (Building Information Management) – это информационная организация, информационный менеджмент здания. Что это такое? Соответственно с использованием информационных технологий, с использованием компьютеров у нас появилась в какой-то момент возможность создание задания всего объекта проектирования, всего объекта строительства в компьютере и занесения туда всей необходимой информации для проектировщиков, для строителей, для заказчика и так далее. У нас появилась возможность создавать комплексно весь проект в компьютере и заносить туда определенную информацию, которая нам нужна на том или ином этапе проектирования, строительства. И чем принципиально отличается этот процесс BIM от процессов «CAD» и «САПР»? Тем что «САПР» – это все-таки, если мы аббревиатуру разложим, система автоматизированного проектирования, BIM – это информационное моделирование зданий. «САПР» предполагает только проектирование, не предполагает внедрения в какие-то другие отрасли строительства, такие как стройка объекта, либо эксплуатация и так далее. BIM предполагает создание модели для реализации на всех этапах жизненного цикла этого объекта. Об этом я расскажу чуть позже. Соответственно информационная модель здания – это некоторый продукт, предназначенный для решения конкретных задач, пригодный для компьютерной обработки. Структурированная информация – это, прежде всего информация, которая каким-то образом структурирована и пригодна для обработки. Соответственно информационное моделирование здания – это процесс, при котором создается эта информационная модель здания. Проще говоря, если простыми словами сказать, что такое информационная модель – это точная копия нашего строительного объекта на компьютере, в которой занесена вся информация по этому объекту.

Концепция BIM

Концепция BIM

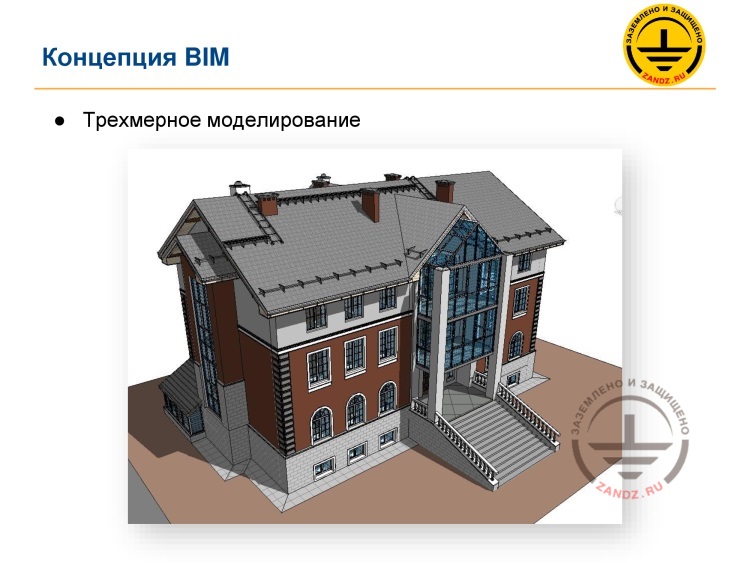

— Если углубляться, в чем же заключена концепция BIM, то можно выделить несколько таких тезисов, несколько пунктов, в чем заключается концепция BIM. Первое собственно все-таки – это трехмерное моделирование. Здесь я думаю понятно. Мы проектируем какой-то трехмерный объект, если мы будем использовать двумерные плоскости также как и раньше – чертежи, разрезы, фасады и так далее, то тогда будут разрозненные файлы и разрозненные документы. У нас должен быть какой-то единый файл, который представляет собой трехмерный объект, насыщенный информацией. Соответственно BIM – это, прежде всего, конечно же, трехмерное моделирование.

Получение чертежей из 3D модели

Получение чертежей из 3D модели

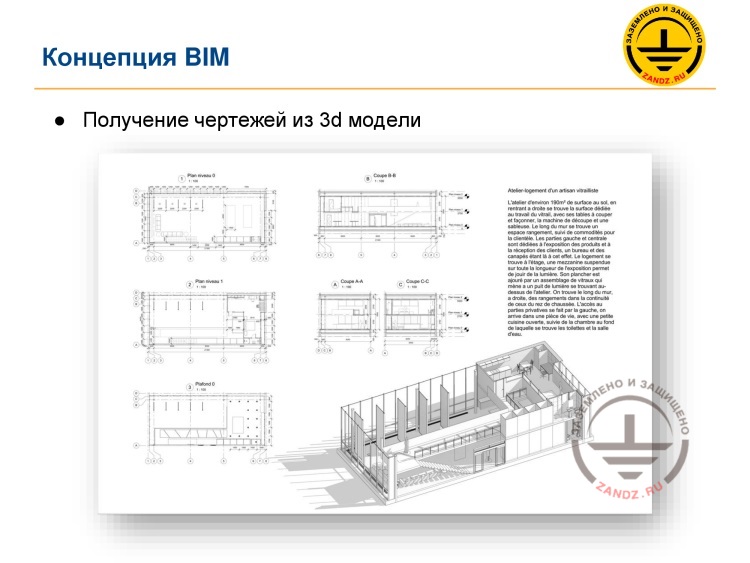

— Второй аспект концепции BIM заключается в том, что мы получаем чертежи из трехмерной модели, они взаимосвязаны абсолютно. И из этого пункта исходит следующее, исходит то, что проектировщики должны сначала смоделировать объект, они его не должны начертить. Сейчас уже появляется такая тенденция, что вначале мы моделируем объект, а потом на основе этой модели, на основе трехмерного объекта мы выпускаем уже плоские проекции, то, что мы делали раньше. Раньше мы просто создавали плоские чертежи и отдавали их на стройку, сейчас же перед тем как мы создаем плоские чертежи, нам нужно возвести всю модель, все элементы в трехмерной проекции так сказать. И уже после этого выпустить проектную документацию.
