BIM проектирование в Revit. Первые этапы работы
BIM проектирование в Revit. Первые этапы работы

— Коллеги, всем добрый день! Станислав, добрый день!

— Всем добрый день!

— Давайте начинать! Мы начинаем наш сегодняшний вебинар на тему: «BIM проектирование в Revit. Первые этапы работы». Лектор – Станислав Возчиков – специалист по BIM-моделированию и сертифицированный специалист «Autodesk Revit Professional». Сегодня у нас третий вебинар из нашей серии, серия под общей темой «BIM - проектирование от основ до практического применения». Рад снова вас приветствовать! Надеюсь, наши вебинары действительно вам полезны, поэтому вы приходите на каждый из них. Напомню, что следующий вебинар состоится у нас 20 июня, ссылочку на регистрацию серий вебинаров я отправил в чат. Те, кто еще не зарегистрировался, регистрируйтесь, чтобы не пропустить следующие события. Узнавать о новых событиях вы можете не только на нашем сайте, но и в группах социальных сетях. Добавляйтесь в социальных сетях или регистрируйтесь на сайте, не пропускайте актуальные события. Несколько организационных моментов: вебинар у нас продлится 60 минут, на вопросы мы будем отвечать по ходу вебинар в чате и в конце вебинара, если потребуется.



— Да, спасибо! Пожалуй, начнем! У нас сегодня первые этапы работы, что мы сегодня пройдем, что рассмотрим? Мы рассмотрим в принципе само создание проекта на основе шаблона, создание различных видов, планов этажей, фасадов, разрезов, 3D видов и все, что нужно. Рассмотрим создание уровней и сеток осей. Прежде чем мы будем что-то создавать, нам нужно первым делом выбрать шаблон, на котором мы будем создавать весь этот проект. Поэтому сегодня у нас будет вебинар проходить с практической стороны. Я буду показывать в «Revit», но некоторые слайды буду показывать в презентации.

— Переходим к «Revit», сегодня будем на 19-м «Revit» – это самая последняя версия. Первым делом нам нужно создать файл. Файлы у нас создаются в «Revit» на основе шаблонов. Кто был на предыдущем вебинаре, я надеюсь, что помнят об этом. Шаблоны у нас хранятся уже в самом «Revit» стандартные – это четыре шаблона, которые устанавливаются всегда – это шаблон строительства, архитектурный шаблон, шаблон несущих конструкций и шаблон механического оборудования. В принципе использовать их, надобности нет. Почему? Потому что для наших российских реалий они особо не применимы. У нас есть в России сообщество «Autodesk», которое создало свои шаблоны для России, об этом я тоже рассказывал на прошлом вебинаре. В принципе на них мы и можем потренироваться. Первым делом для того, чтобы создать проект нам нужно эти шаблоны подгрузить. Для этого нажимаем кнопку «Файлы» и нажимаем кнопку «Создать проект».

— Когда мы открываем кнопку «Создать проект», то мы видим, что здесь присутствует список шаблонов, которые у нас подгружены – это четыре основных шаблона. Мы можем через кнопку «Обзор» найти тот шаблон, который необходим. Допустим, если вы скачали какой-то из Интернета или у нас где-то в папке лежит какой-то другой шаблон. Но каждый раз это делать неудобно, поэтому легче подгрузить эти шаблоны сразу же изначально, чтобы они у нас всегда отображались в этом списке шаблонов.

— Для этого мы переходим во вкладку «Файлы», нажимаем на кнопку «Параметры». Во вкладке «Файлы» у нас присутствуют четыре шаблона. Есть кнопочка «+» для того чтобы добавить путь к какому-то шаблону. Шаблоны можно удалить, можно перемещать, это уже на усмотрение каждого. В принципе они особо не нужны, поэтому их можно и удалить. Нажимаем на «+» и здесь специально подготовил два шаблона – это как раз шаблоны  российского «Autodesk Community», шаблоны по инженерным системам ОВ и ВК и шаблон по АР. Давайте я подгружу и то, и другое. Они у нас появились здесь, нажимаем «Ок».

— Сразу же после того, как я подгрузил, они у нас появились здесь в быстром доступе. Я сразу же могу создать проект на основе этого шаблона. Либо нажимаем кнопку «Создать» и выбираем из списка, либо уже просто нажимаем на этот шаблон.

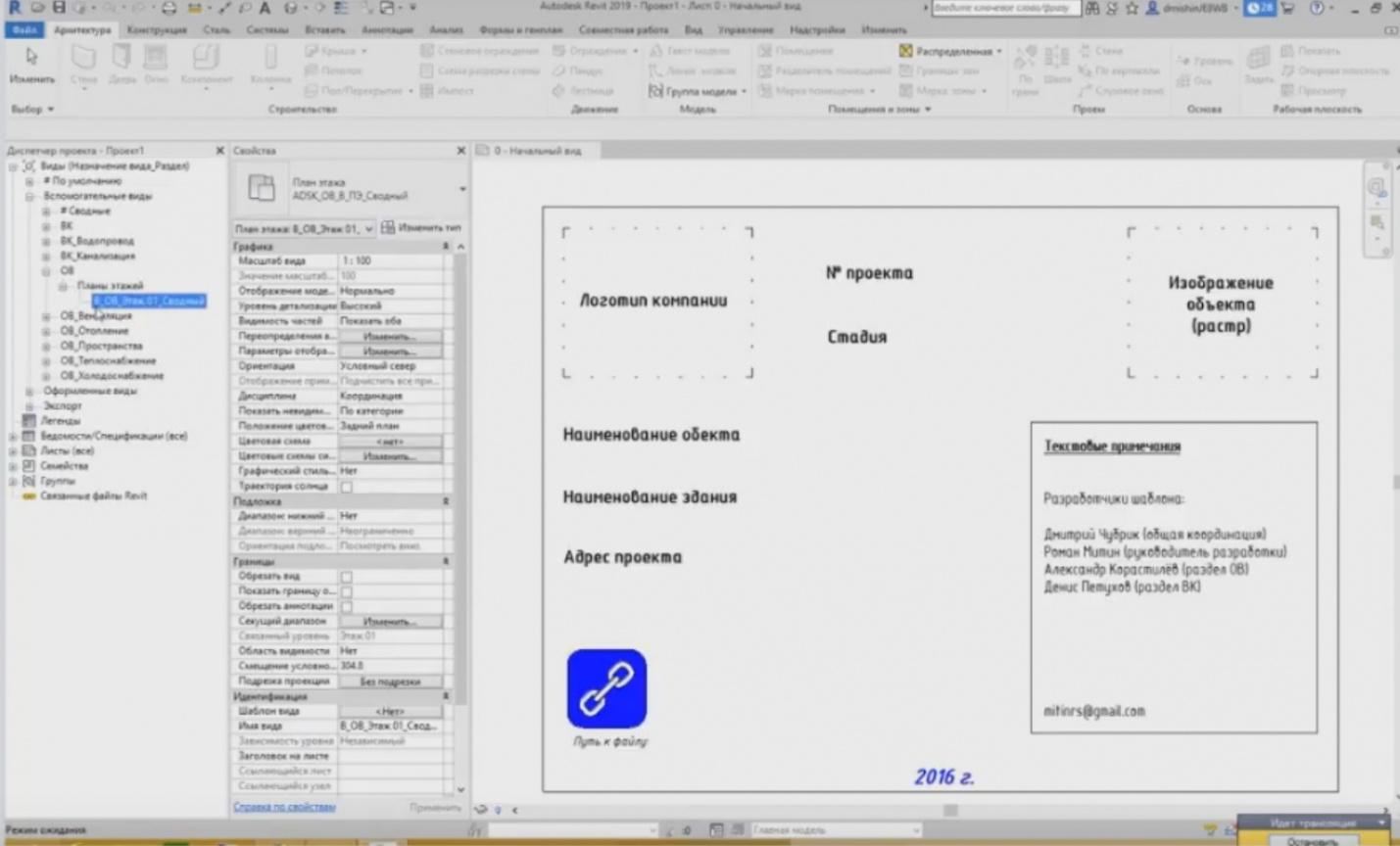

— Появился начальный экран. Мы зашли уже в сам «Revit». Как я на прошлом вебинаре рассказывал, у нас есть два основных окна – это «Диспетчер проекта» и «Свойства». «Свойства» сейчас у нас находятся справа, «Диспетчер проекта» –  слева. Эти окна можно перемещать, перетасовывать куда угодно, можно совмещать, если у вас маленький экран, можно перенести каким удобно образом. Но самый удобный я считаю этот вид, когда у нас с одной стороны окна, необходимые и справой стороны – это уже рабочее окно. Давайте теперь посмотрим, что у нас здесь имеется. «Диспетчер проекта» у нас настроен таким образом, что в шаблоне ОВ и ВК у нас есть так называемые «Вспомогательные виды» и так называемые «Оформленные виды». «Вспомогательные виды» нужны нам для того, чтобы мы там создавали свою модель, рисовали любыми линиями для детализации, показывали какие-то элементы, которые нам на «Оформленных видах» не нужны, в общем, что угодно делали практически. На «Оформленных видах» у нас они настроены таким образом, чтобы все лишнее не попадало на эти виды и они предназначены для того чтобы размещать эти виды на листах. Такая вот небольшая иерархия.

— Давайте теперь перейдем на вкладку «Вспомогательные виды». У нас есть раздел «ВК» и «ОВ». Для примера выберем «ОВ». И здесь у нас присутствуют планы этажей. Такая аббревиатура «В_ОВ_Этаж01_Сводный», она не просто так, здесь каждый элемент обозначает что-то. В – это вспомогательный вид, ОВ – это то, что он относится к разделу отопления, вентиляции, этаж01 – это то, что он относится к уровню этажа 01 и сводный – то, что он сводный, там отображается и отопление, и вентиляция, и теплоснабжение, и водоснабжение и так далее.

— Теперь перейдем на этот вид. Так как у нас в модели ничего нет, то мы ничего не видим, у нас здесь есть только две такие опорные плоскости так называемые. Что это за опорные плоскости? Пересечение этих опорных плоскостей означает начало проекта. Это координаты (0;0). Эти опорные плоскости можно не увидеть и в других шаблонах. Здесь для удобства чтобы видеть, где же эта точка находится, специально такие опорные плоскости и нарисованы. Всегда когда вы начинаете проект, рекомендуется, конечно же, начинать его с пересечения опорных плоскостей и совмещать с пересечением начал осей 1А, чтобы у нас всегда проект начинался с одной точки. Это очень важно для дальнейшей совместной работы.

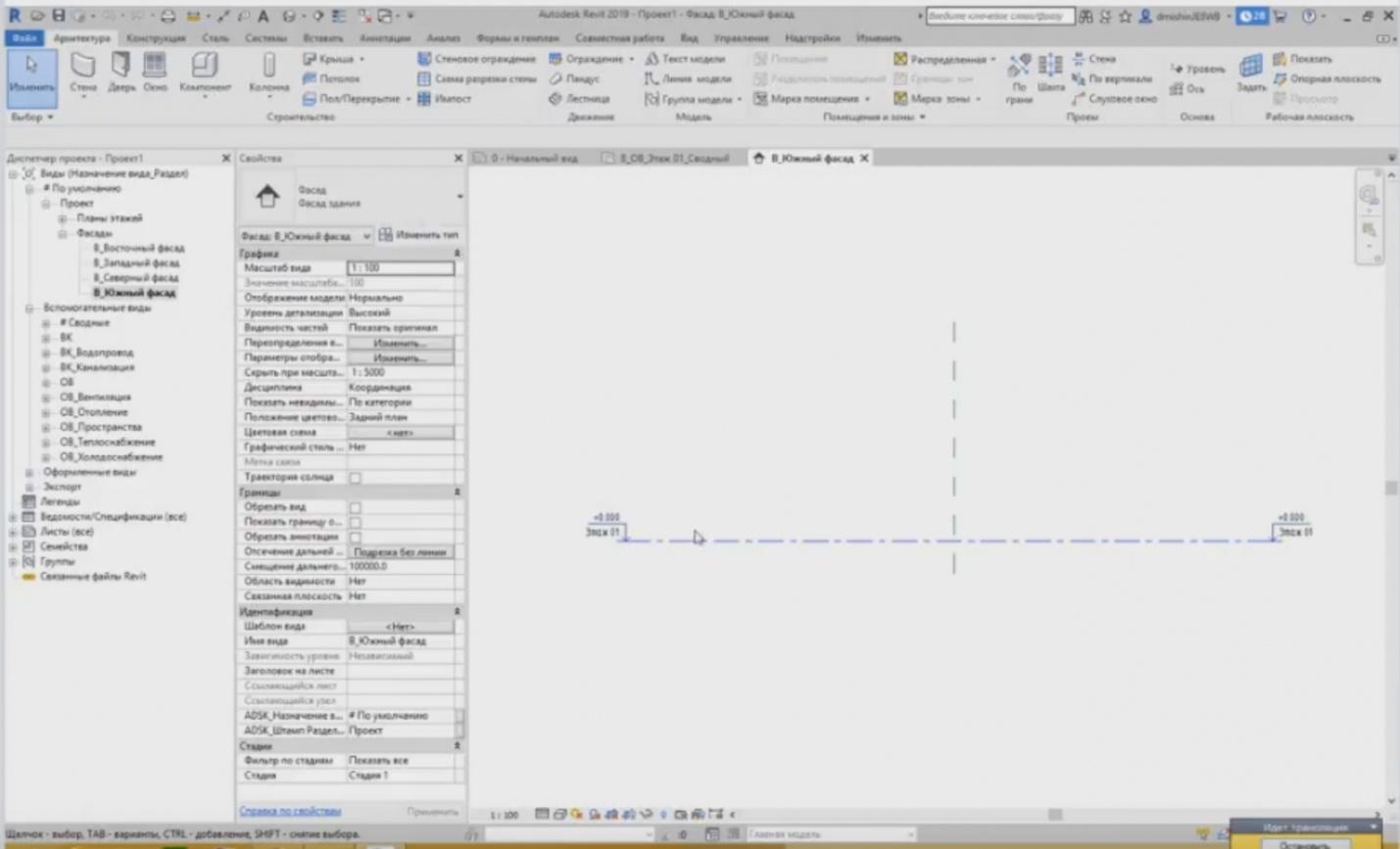

— Теперь давайте перейдем на виды по умолчанию. Здесь есть «Фасады», и посмотрим, что у нас есть на «Фасадах». На «Фасадах» у нас есть так называемый уровень. У него есть отметка, и есть наименование уровня.

Оси и уровни
Оси и уровни

— Сейчас первым делом мы будем создавать сетку осей, рассмотрим, как она создается, что она представляет собой, и создадим уровни. Первым делом я покажу, как создать уровни. Очень важный момент как раз сейчас покажу на презентации. Что вообще представляют собой уровни и оси? В «AutoCAD» конечно мы привыкли, что это просто линии на каком-то плане или на разрезе, но в «Revit» это уже не линейные объекты, а это плоскостные объекты. Если посмотреть, то на плане мы видим ось, как проекцию, то в 3D эта линия на самом деле является не линией, а плоскостью, которая на план проецируется как обычная линия. Здесь можно представить две такие плоскости.



— Дальше мы переходим к «Revit». Что у нас получается? Собственно в проекции на «Фасад» у нас плоскость уровня является просто такой линией.

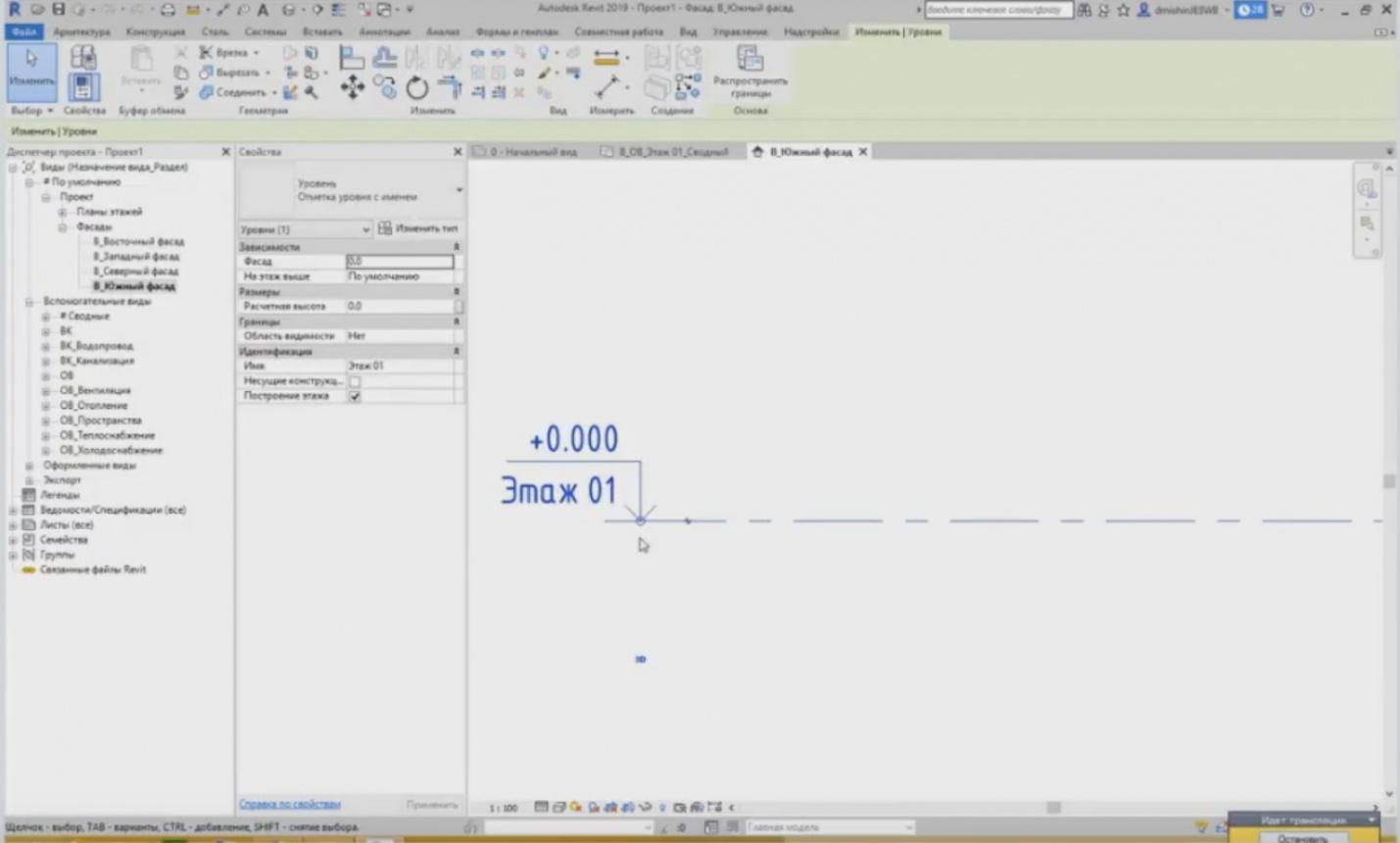

— У любой плоскости есть границы, и эти границы этой плоскости являются эти точки. Их может быть плохо видно, под ними имеется такой текст «3D» – это означает, что линия уровня является 3D объектом в плоскости и ее границы заканчиваются именно в этой точке. Дальше плоскости нет. И собственно с другой стороны то же самое.

— Давайте теперь я вам покажу, как создавать уровни. Это не сложно. Мы переходим во вкладку «Архитектура» и у нас здесь есть два инструмента, которые мы сегодня рассмотрим – ось и уровень. Нажимаем на «Уровень» и курсор меняет свое отображение на пересечение. И нам «Revit» предлагает создать «Укажите начальную точку уровня». Всегда «Revit» в левом нижнем углу пишет, что нам нужно сделать. Уровни лучше не создавать не понятно как, а каждый под друг другом, получается совмещать их границы. Если у вас, например, между этажами 3,3 метра нужно начинать вести ровно, начинать вести под тем местом, где заканчивается предыдущий уровень. Собственно таким образом.

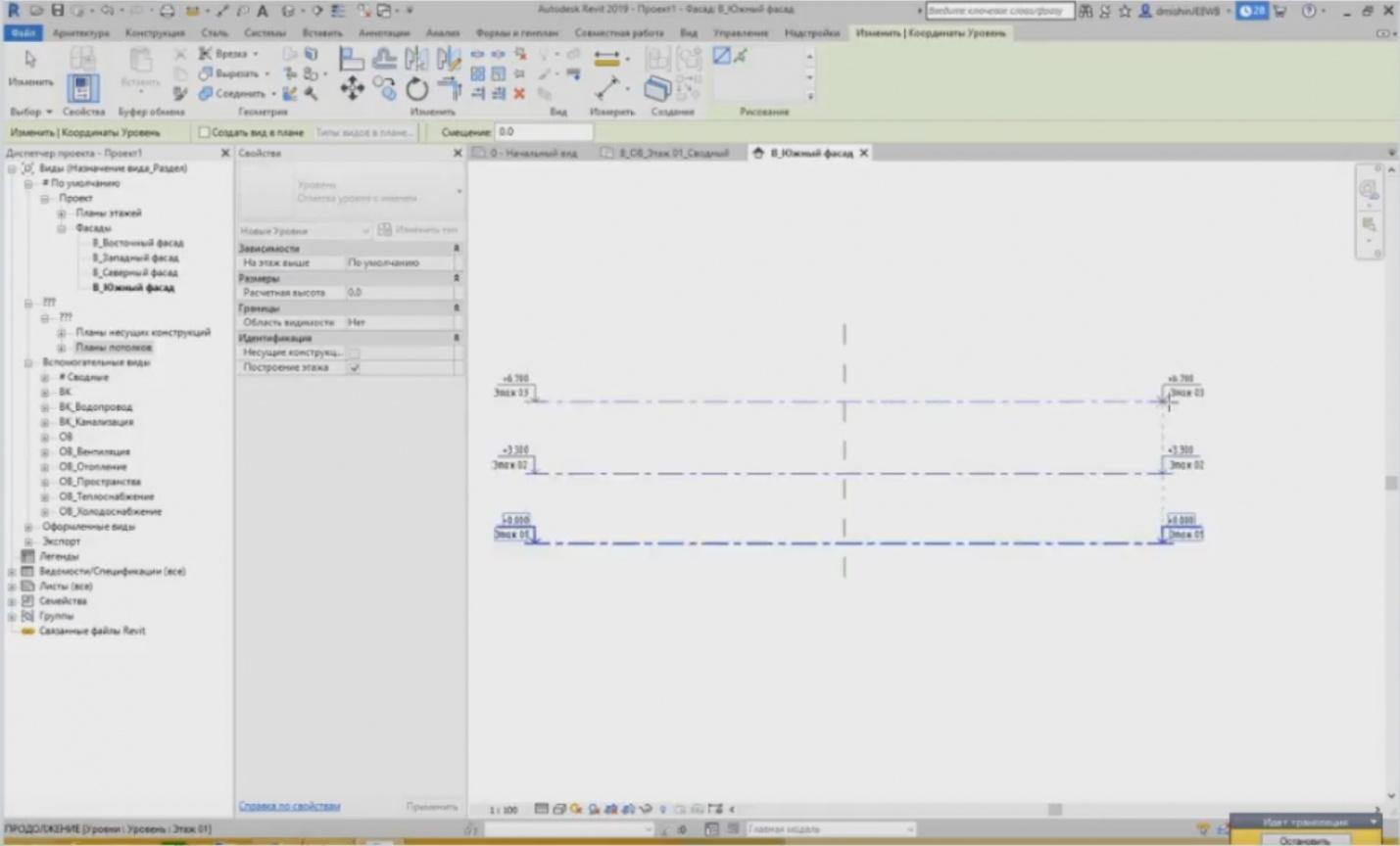

— Назначаем начальную точку и назначаем конечную точку. Почему так нужно делать? Это удобно, потому что теперь если мне нужно эти плоскости, эти уровни растянуть, если, например, здание оказалось гораздо больше, то я могу просто выделить один из уровней, нажать на «кругляшек», который означает границу плоскости уровня и потянуть в то положение, куда мне необходимо. При этом все остальные уровни, у которых совпадают границы плоскости, они тоже потянутся за ними. Не нужно будет тянуть каждый уровень по отдельности. Когда вы создаете уровень, то сразу же автоматически создается некий набор видов на основе этого уровня.

 — Где это можно посмотреть? Как мы только создали «Этаж 02» в диспетчере проекта появилась вкладка с вопросами. Если мы ее раскроем, то здесь появится «План несущих конструкций», «План потолков» и помимо всего прочего, помимо этих двух видов у нас должен был появиться еще один план. Всегда на основе какого-то уровня появляются какие-то планы. Какая особенность у планов? Планы не могут быть созданы просто так, планы всегда привязаны к какому-то уровню. То есть если вам, например, нужно создать план 31-го этажа или 50-го этажа, то вам нужно в обязательном порядке создать уровень для этого плана условно на отметке 100 метров. И только потом на основе этого уровня вы создаете такие планы.

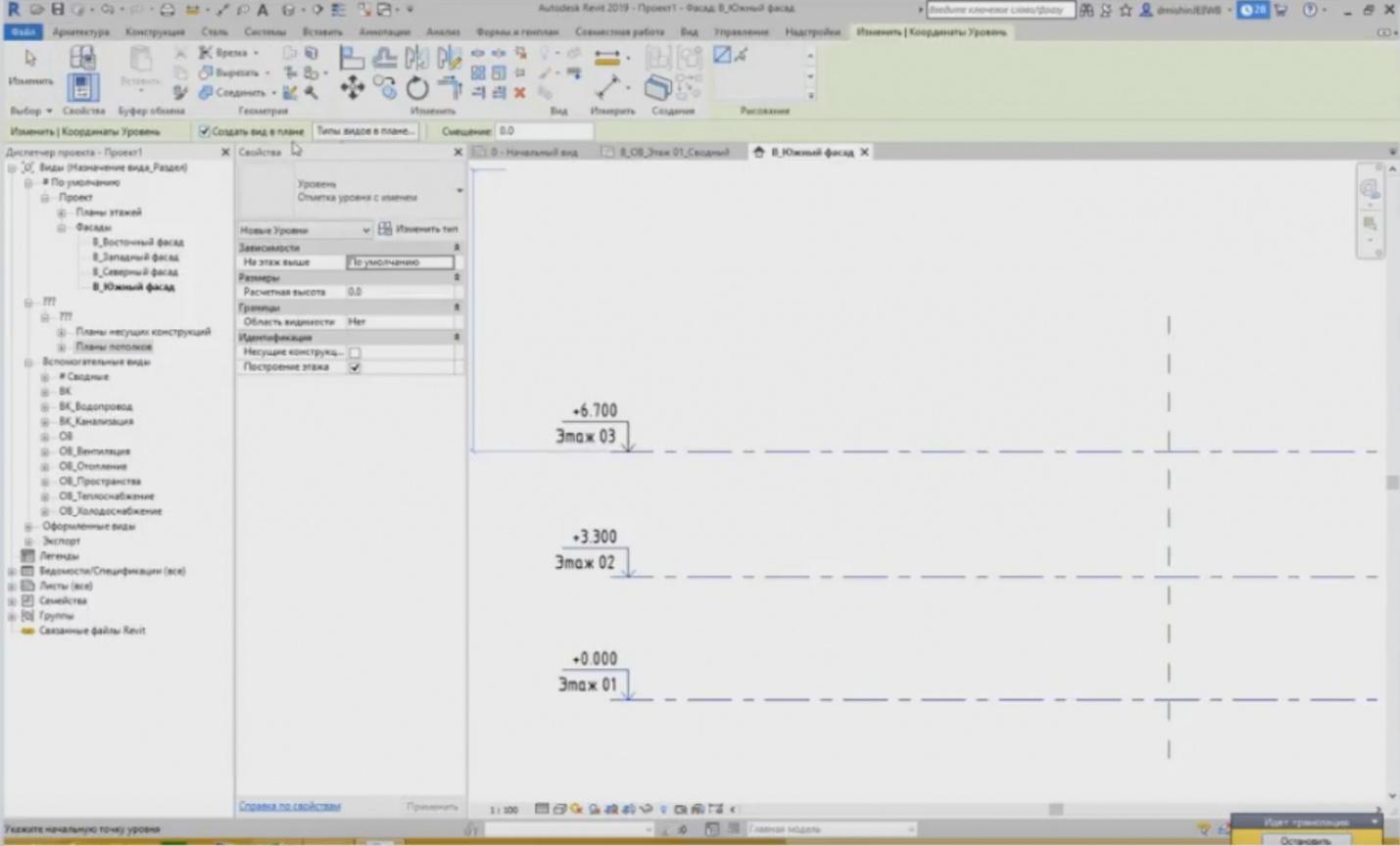

— Давайте еще раз посмотрим, почему создались именно «План несущих конструкций» и «План потолков», почему они создались? Давайте нажнем на кнопку «Уровень» и создадим еще один. При создании уровня у нас здесь есть такая кнопка «Создать вид в плане», если мы эту галочку убираем, то соответственно на основе этого уровня уже никакие планы создаваться не будут.

— Создаю я третий этаж. Создал, но никаких новых планов здесь не прибавилось.

— Создадим еще один уровень. Если нам нужно задать определенные типы планов, которые нам нужно разместить в «Диспетчере проекта», например, план потолков нам не нужен, несущие конструкции нам тоже не нужны, а нам нужен какой-то еще, то для этих задач у нас есть кнопка «Типы видов в плане».

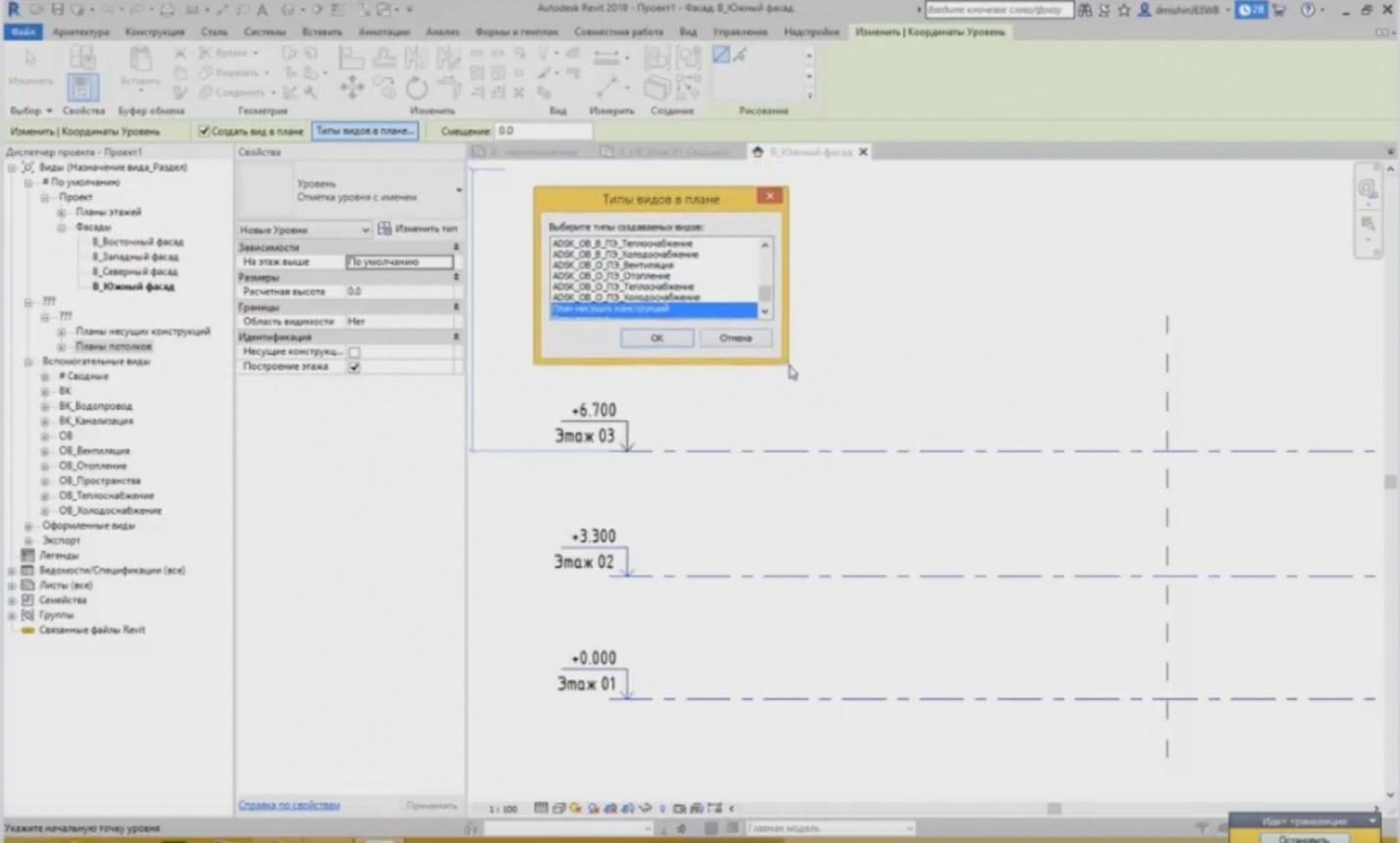

— Нажимаем на нее, и мы видим, какой тип планов мы можем создавать. Как раз здесь видно, что предыдущий уровень второго этажа к нему применялись создание планов потолков и несущих конструкций, что мы и увидели. А нам нужно создать, например, на основе четвертого уровня не план потолков и несущих конструкций, а все планы по разделу ОВ. Я хочу вентиляцию, отопление, теплоснабжение и хладоснабжение создать и нажимаем «Ок».

— Только сейчас я применил настройки, сейчас создаем план «Этаж 04». Создал уровень, и теперь смотрим. Планы потолков и несущих конструкций, они прибавились. Переходим на ОВ «Вспомогательные виды». Вот наш план вентиляции на основе четвертого этажа, план отопления на основе четвертого этажа и так далее. Все эти планы создались. Теперь собственно, когда у нас планы создаются, им присваивается уникальное значение «Этаж 04(3)».

— Никогда не бывает такого, чтобы несколько планов были с одним и тем же именем, если я сейчас возьму и переименую, допустим, холодоснабжение, которое называется «Этаж 04(4)» и давайте я теплоснабжение переименую в то же название, то «Revit» выдает такую ошибку, что введенное имя уже используется, введите уникальное. Собственно у каждой категории видов должны быть уникальные значения, но это работает на самом деле, если у вас планы потолков есть и планы этажей, они уже могут быть одинаково названы, потому что это разные категории элементов в «Revit». У нас есть «Этаж 02» в категории планов потолков и, допустим, я могу спокойно создать еще один «Этаж 02» для планов этажей.

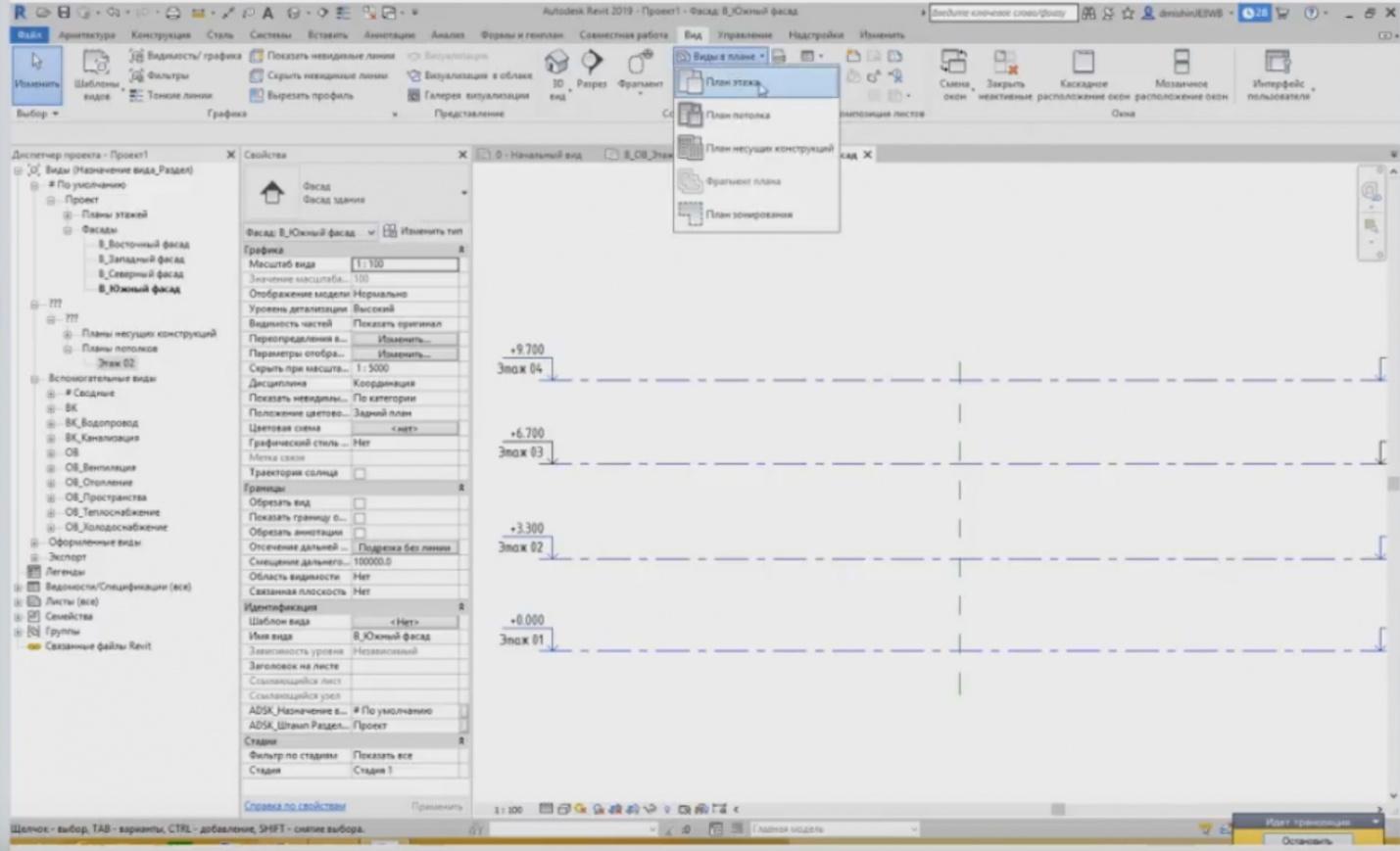

— Например, если мы не успели назначить при создании уровня, то какие типы видов нам необходимы? Если забыли или эту галочку вообще не включили, что в этот момент делать? Допустим, у меня есть «Этаж 02», относительно которого создан только план потолков и план несущих конструкций, я перехожу во вкладку «Вид» и здесь есть копка «Виды в плане».
