Заземление и молниезащита для электрических подстанций

Заземление и молниезащита для электрических подстанций



— Сегодня четвёртый вебинар серии «Простыми словами о монтаже заземления и молниезащиты». Напомню, что на прошлых вебинарах мы рассмотрели нормативные документы, с которыми работают электромонтажники и рассмотрели такие объекты как частные многоквартирные дома, а также объекты торговли. Сегодня мы переходим к более сложным объектам – электрические подстанции, и рассмотрим стандартные вопросы, как правильно сделать расчёт и монтаж заземления молниезащиты и соблюсти все соответствующие требования. Кроме того, по просьбе участников вебинара включён вопрос об организации заземления и молниезащиты дизельной электростанции, об этом мы поговорим в самом конце вебинара. Лектором текущей серии вебинаров является Сергей Алексеевич Толстопятов – генеральный директор компании ООО «Эн Джи Эн Групп», электромонтажник со стажем, эксперт клуба ZANDZ.com. На вебинаре также присутствуют технические специалисты ZANDZ, которые будут реагировать на ваши вопросы, поэтому, пожалуйста, задавайте их в чат. И также по просьбе наших технических специалистов, я разместил опрос в соответствующей вкладке, прошу вас зайти во время вебинара или в конце вебинара и ответить на все вопросы, это займёт не больше трех минут. На этом моя вступительная речь закончена, и я с удовольствием передаю слово лектору. Сергей Алексеевич, добрый день!

— Здравствуйте, приветствую вас на очередном вебинаре! Прошу не забывать отвечать на наши опросы. Вебинар будет вестись следующим образом: я буду показывать файлы и озвучивать их, по ходу вы можете задавать вопросы, для этого у нас подключены два инженера, которые будут в оперативном режиме реагировать на них. На все вопросы, которые не были освещены или же будут предназначаться непосредственно мне, я отвечу в конце, за этим будет следить и помогать мне Алексей, он будет их концентрировать и в конце вебинара озвучит.

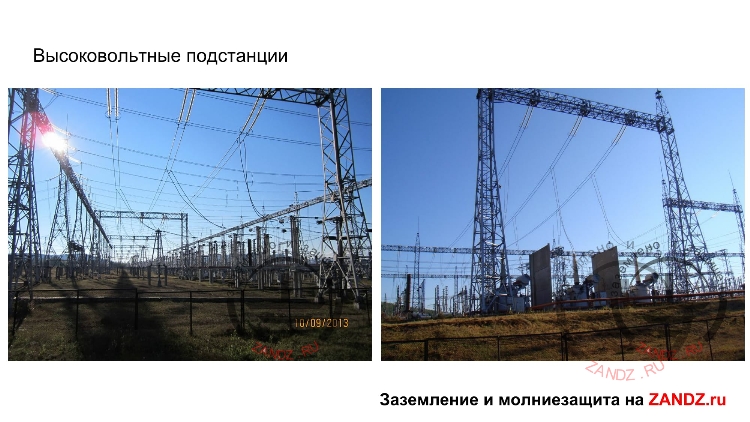

Высоковольтные подстанции

Высоковольтные подстанции



— Итак, начинаем вебинар № 4 «Заземление и молниезащита электрических подстанций». И в самом начале я хочу сказать свою любимую пословицу: «Если вы не знаете куда идёте, то, скорее всего, придёте не туда куда нужно». Поэтому не стесняйтесь задавать вопросы, компания ZANDZ всегда с удовольствием и наиболее полно ответит на вопросы, за спрос денег не берут. Получив квалифицированный ответ на возникший у вас вопрос, вы всегда сможете правильно решить и подобрать решение именно для вас и в том числе для нестандартных каких-то решений. Продолжая серию вебинаров, поговорим про заземление подстанций. Подстанция – главный объект для работы, который необходимо заземлить. Все вы знаете, что у нас по высоковольтным линиям идёт высокое напряжение, подстанция предназначена для того чтобы его понизить и отдать уже непосредственно потребителю.

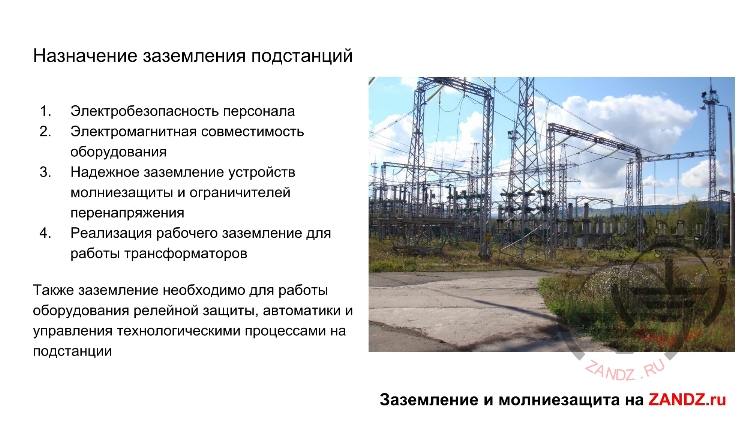

Назначение заземления подстанций

Назначение заземления подстанций



— Итак, заземление подстанций имеют следующие назначения:

  1. Электробезопасность персонала. И, пожалуй, это самое главное. В нормальных и аварийных режимах, то есть при замыканиях мы не должны получить поражение током.
  2. Электромагнитная совместимость оборудования.
  3. Надежное заземление устройств молниезащиты и ограничителей перенапряжения.
  4. Реализация рабочего заземления.

Заземляющее устройство также необходимо для вторичного оборудования подстанции, служащего для защиты подстанции при аварии и автоматизации технологических процессов.

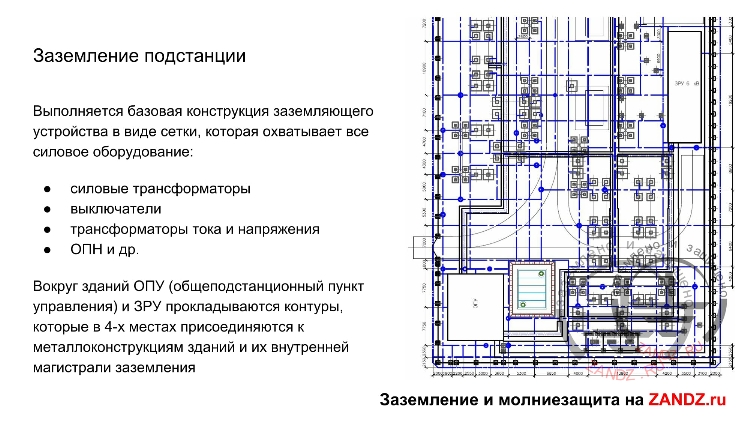

Заземление подстанции

Заземление подстанции



— Заземление в высоковольтной подстанции выполняется в виде базовой конструкции в виде сетки поперечных и горизонтальных заземлителей, охватывающих всю территорию подстанции с расположенным на ней оборудованием. Вокруг зданий общеподстанционного пункта управления и зданий и ЗРУ выполняют контуры на расстоянии 1 метра от фундамента, то есть не ближе 1 метра от фундамента, которые присоединяются к базовой конструкции в четырех точках. Как правило, это делается по углам, создавая, таким образом, контур. Везде где это возможно необходимо использовать естественные заземлители. В качестве естественных заземлителей могут выступать железобетонные фундаменты зданий и других сооружений подстанций, а также обсадные трубы и другие допустимые коммуникации. Сетка заземляющего устройства прокладывается таким образом, чтобы к ней было удобно подключать оборудование. От базовой конструкции к оборудованию выполняется ответвление в виде полосы, которое присоединяется к стойкам и его болтам заземления машинного аппарата. Количество точек заземления зависит от типа оборудования, а площадь заземляющего спуска зависит от тока. На фотографии видно как к стойкам присоединяется две полосы, чтобы соблюсти требуемую площадь заземляющего спуска.

Заземление оборудования

Заземление оборудования



— В зависимости от типа нейтрали к сопротивлению заземляющего устройства предъявляются разные требования. Так для подстанции напряжением в 110 кВ и выше в соответствии с правилами установки электроустановок 1.7.90 предъявляется норма для электроустановок с эффективно заземленной нейтралью, и, как правило, это 0,5 Ом.

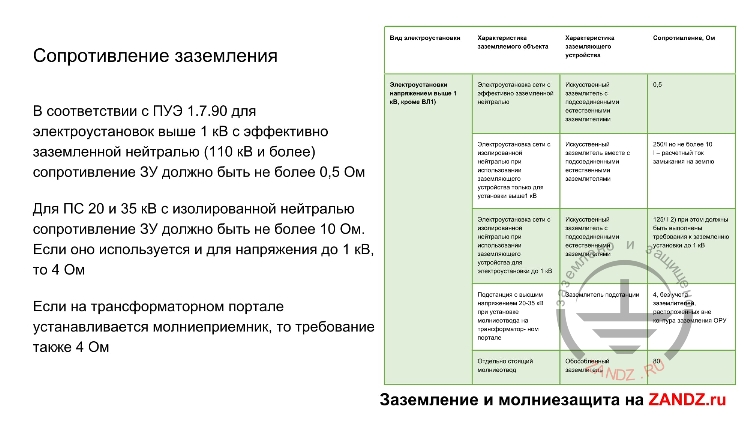

Сопротивление заземления

Сопротивление заземления



— В таблице приведены нормы сопротивления ЗУ взятые из руководящего указания по проектированию заземляющих устройств подстанций напряжением от 6 кВ до 750 кВ. Эти же требования можно найти и в ПУЭ седьмого издания, а также в ФСК и ЕЭС.

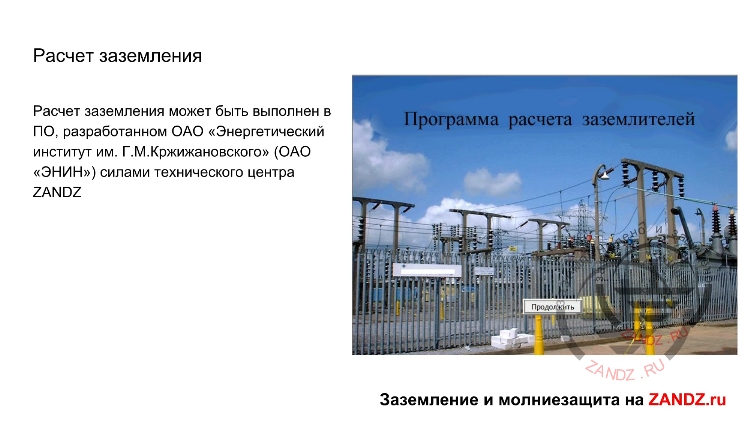

Расчет заземления

Расчёт заземления



— Расчёт заземления может быть выполнен в программном обеспечении, разработанный «Энергетическим институтом им. Г. М. Кржижановского» и силами технического центра ZANDZ, для чего нам нужны от вас заявки с описанием и не стесняйтесь задавать вопросы в том виде, в каком вы можете их сформулировать. Мы поможем вам сориентироваться и выполнить проект по заземлению высоковольтных электроподстанций.

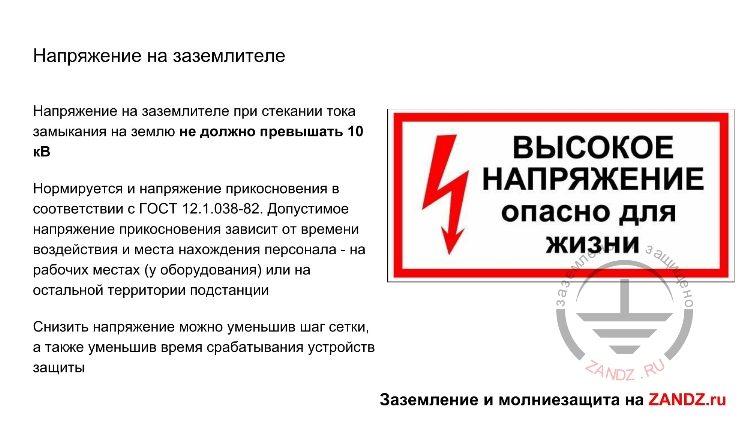

Напряжение на заземлителе

Напряжение на заземлителе



— Напряжение на заземлителе при стекании тока замыкания на землю не должно превышать 10 кВ. Уменьшить этот показатель помогает установка вертикальных электродов, а также расширение базовой конструкции. Нормируется и напряжение прикосновения в соответствии с ГОСТом 12.1.038-82.





Заземление подстанции

Заземление подстанции



— Для выравнивания потенциалов уменьшается шаг сетки вплоть до решетки с шагом 1 метр на рабочих местах у оборудования. Чем чаще сетка, тем ниже напряжение шага и прикосновения. Для снижения импульсного прикосновения на местах ввода тока, а также импульсного тока молнии выполняется установка вертикальных электродов до 5 метров. На рисунке отмечены точки с вертикальными заземлителями.
