Из цикла статей "Правда о молниезащитной сетке".
С электрофизических позиций сетка представляет собой мультитросовую систему, которая вполне поддается компьютерному расчёту, например, по вероятностной методике, которая была разработана едва ли не полвека назад в ЭНИН им. Г.М. Крижановского и до сих пор используется в России. С её помощью построены все зоны защиты в Инструкции по молниепзащите СО-153-34.21.122-2003. Пxрограмма доступна для массового использования на этом сайте.
Итак, расчёт в состоянии воспроизвести эффективность работы сетки в штатных для неё условиях. Предположено, что, располагаясь на высоте 30 м над уровнем земли, она защищает людей и оборудование на верхнем этаже здания с диэлектрической кровлей. Для здания 48х24 м сетка 12х12 м отображается в расчётной программе 3-мя тросами длиной по 48 м и 5-ю перпендикулярными им тросами длиной по 24 м. Для сетки 6х6 м над тем же зданием в программу надо ввести 14 тросов. Переменным параметром в расчёте является превышение сетки над защищаемыми элементами здания.

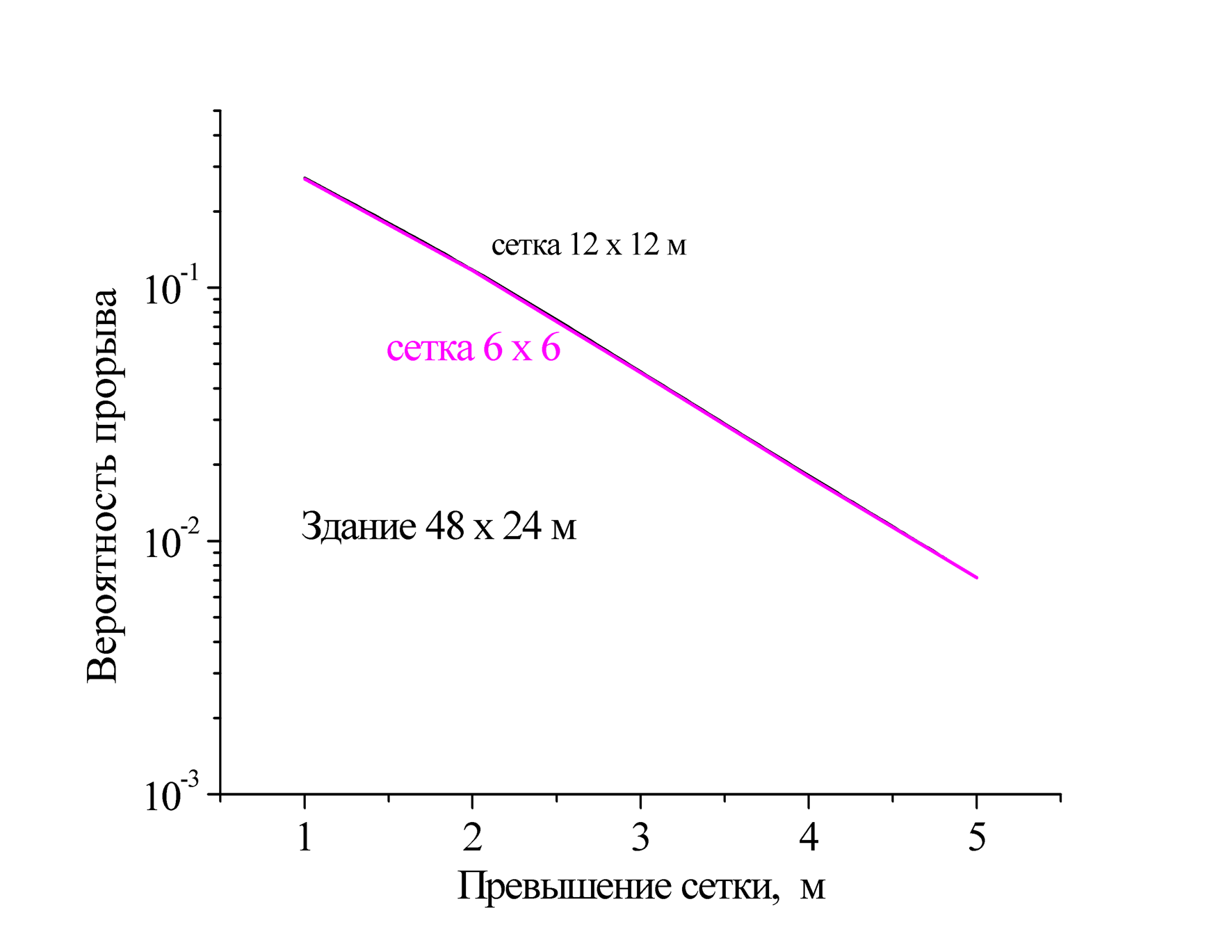

Рис. 2

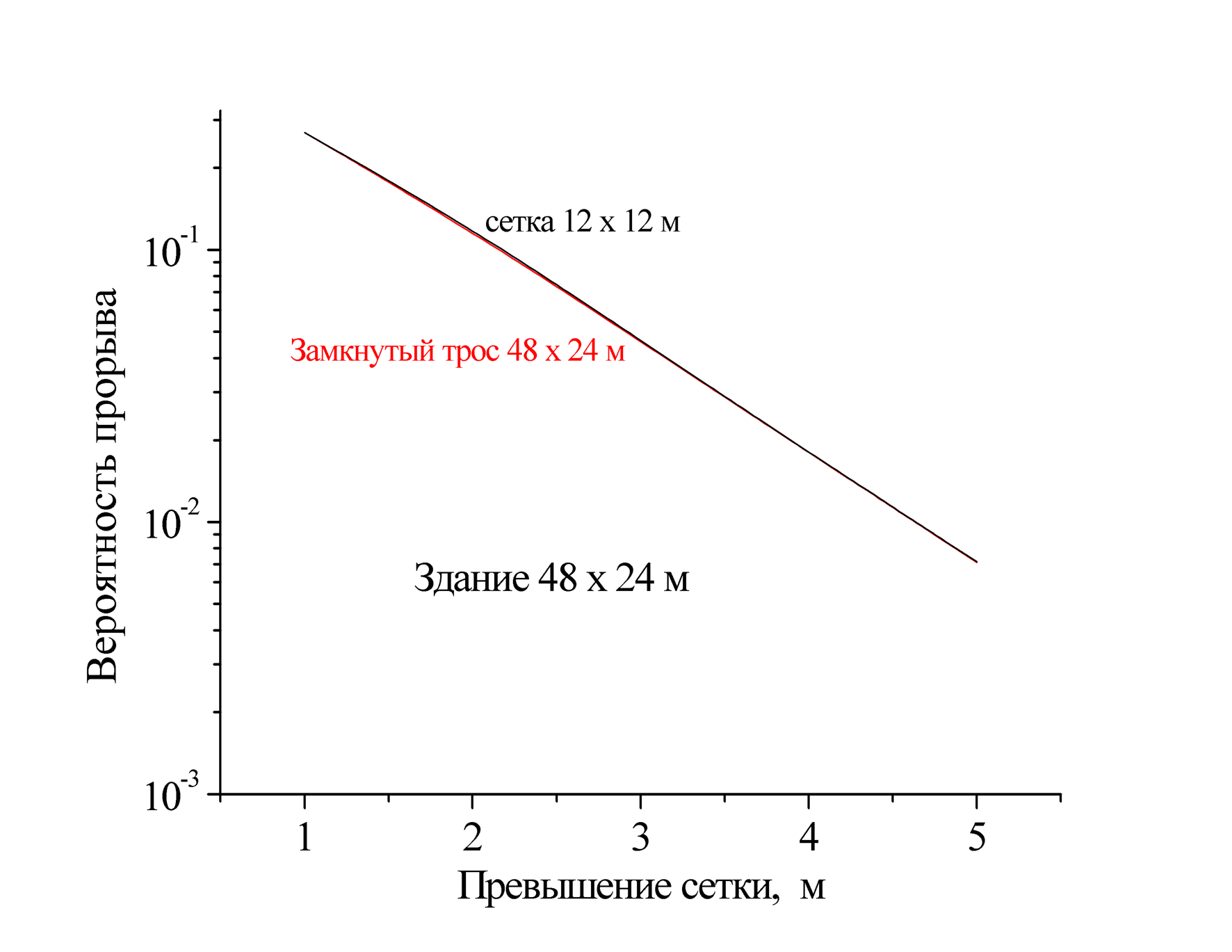

Рис. 3
Э. М. Базелян, д.т.н., профессор
Энергетический институт имени Г.М. Кржижановского, г. Москва
Читайте далее "5. Причина «странной» работы сетки".
