ZZ-100-102-6МВ-ГН219 Комплект электролитического заземления

ZZ-100-102-6МВ-ГН219 (вертикальный) комплект электролитического заземления

Комплект электролитического заземления ZANDZ ZZ-100-102МВ-ГН219 (пр. Россия) предназначен для использования в вечномерзлых, каменистых или песчаных грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м), без применения специальной техники и насыпного грунта.

Этот готовый комплект содержит все, необходимые для монтажа заземлителя, компоненты, легко сопрягаемые друг с другом.

Благодаря особой комплектации рекомендуется к использованию на объектах нефтегазовой отрасли в условиях Крайнего Севера.

Электрод монтируется вертикально в подготовленную скважину глубиной 6 метров.

Достоинства электролитического заземления

электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше (разница для разных времен года), чем обычный стальной электрод таких же размеров
специальная смесь минеральных солей с патентованной добавкой:
- не вызывает ускорения коррозии электрода
- не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
- делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте,
  а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
срок службы такого электрода составляет не менее 50 лет
малая глубина монтажа электролитического заземления (0,7 м) делает такой заземлитель очень универсальным к применению, без забот о влиянии на него вечномерзлого грунта (в частности, эффекта "выталкивания")

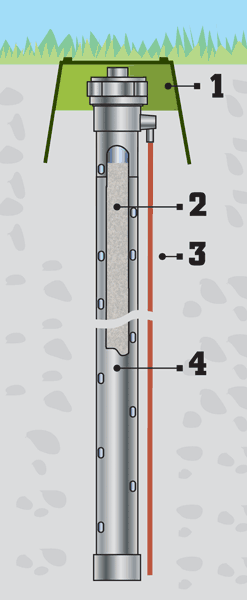

Принцип действия

1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Заполнитель околоэлектродный
4. Электрод - заземлитель

Главный элемент электролитического заземления - полый электрод (труба) с перфорацией по всей длине, заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

За основу электрода электролитического заземления взяты традиционные методы, описанные на отдельной странице: "Заземление в вечной мерзлоте".

Комплектующие комплекта ZZ-100-102МВ-ГН219

Представленные фотографии продуктов могут отличаться от реального внешнего вида.

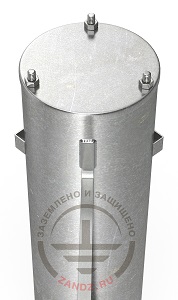

Электрод - заземлитель вертикальный
(пр. Россия)
1 штука

Труба из нержавеющей стали марки 03Х18Н10 или аналогичной диаметром 219 мм и длиной 6 метров в виде буквы "L" с перфорацией диаметром 2-3 мм по всей длине. Для соединения с заземляющим проводником используется отрезок полосы из нержавеющей стали марки 03Х18Н10 или аналогичной размерами 3*30 мм длиной 1 метр, присоединенной к корпусу электрода с помощью сварки.

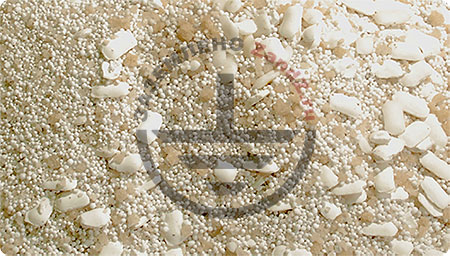

Смесь специальных солей (250 кг) не засыпана в электрод, но поставляться в составе комплекта (заполнение электрода производится непосредственно на объекте). Это позволяет значительно снизать транспортные расходы и облегчить манипуляционные операции.
По согласованию с заказчиком смесь солей может быть предварительно засыпана в электрод.

Заполнитель околоэлектродный
(пр. Россия)
360 кг

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

Колодец для обслуживания
(пр. Россия)
1 штука

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.

Проводник соединительный (полоса из черной или нержавеющей стали)
(пр. Россия)
25 метров

Полоса 3*30 мм используется в качестве проводника для соединения заземляющих электродов между собой в общую электрическую схему.

Полоса из нержавеющей стали имеет очень высокую коррозостойкость из-за использования стали марки 03Х18Н10 (или аналогичной) и имеет срок службы не менее 50 лет.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.
