Приложение A (справочное). Пример заземляющих устройств и защитных проводников

Условные обозначения

Если установлена система молниезащиты, дополнительные требования приведены в разделе 6, в частности, в подразделах 6.1 и 6.2 ГОСТ Р 59789-2021.

П р и м е ч а н и е - Функциональные заземляющие проводники на рисунке А.54.1 не показаны.

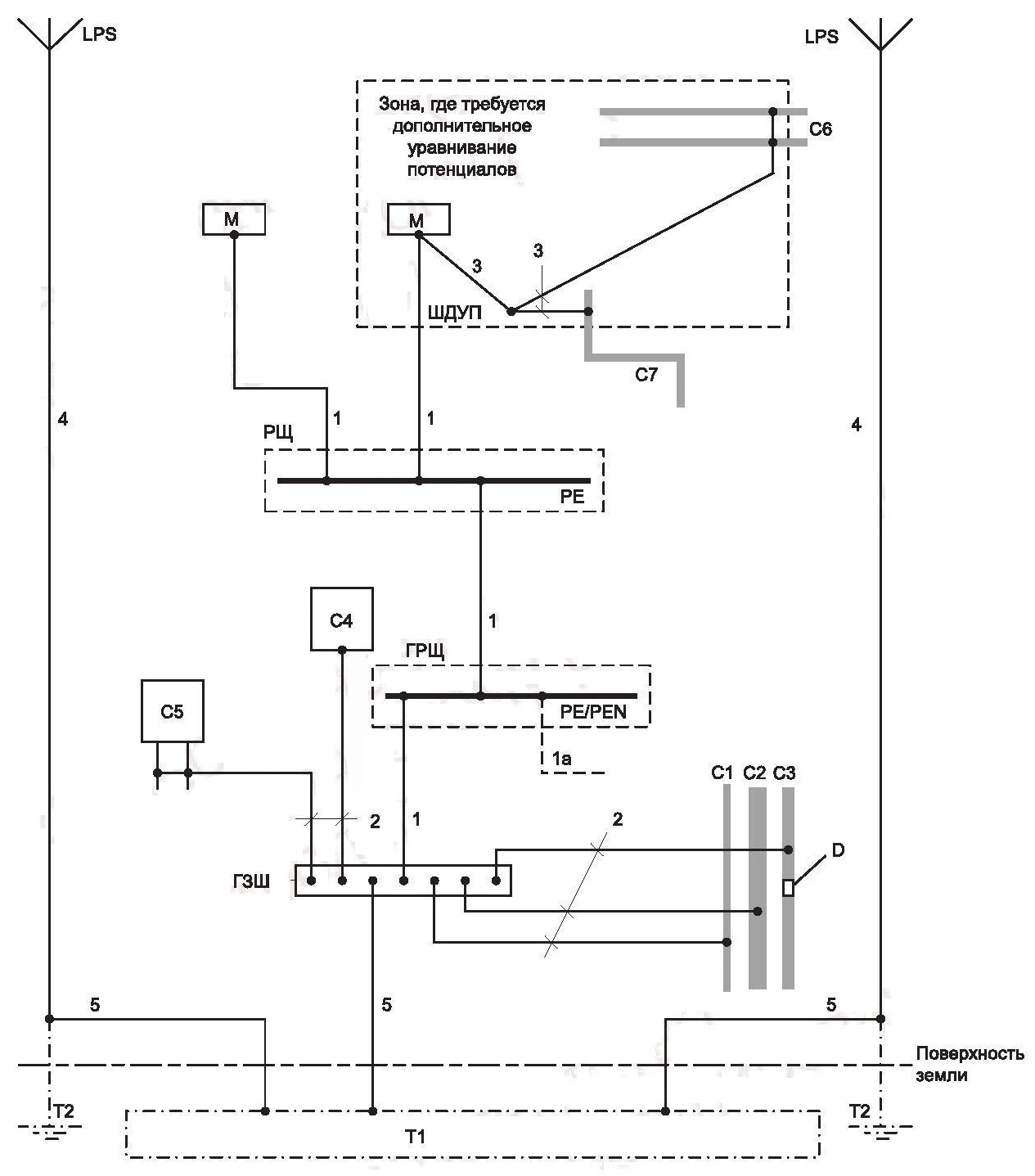

Рисунок А.54.1 - Примеры заземляющих устройств для заземляющего электрода фундамента, защитных проводников и защитных проводников уравнивания потенциалов

Приложение B (справочное). Монтаж заглубленных в грунт заземляющих электродов

B.1 Общие требования

Сопротивление заземляющего электрода зависит от его размера, формы и удельного сопротивления грунта, в который его заглубляют. Это удельное сопротивление часто изменяется от одного места к другому и в зависимости от глубины.

Удельное сопротивление грунта выражается в Ом·м: численно - сопротивление в Ом цилиндра площадью поперечного сечения основания 1 м 2 и длиной 1 м.

Характер поверхности и растительности может дать некоторую информацию относительно более или менее благоприятной характеристики грунта для установки заземляющих электродов. Более надежная информация обеспечивается при наличии результатов измерений на заземляющих электродах, установленных в подобном грунте.

Удельное сопротивление грунта зависит от влажности и температуры, оба эти параметра изменяются в течение года. Влажность - под влиянием гранулирования грунта и ее пористости. Практически удельное сопротивление грунта увеличивается при уменьшении влажности.

Грунты в зонах подтопления рек, как правило, не подходят для устройства заземляющих электродов. Эти грунты состоят из каменной основы, являются сильно проницаемыми и легко затопляются отфильтрованной водой с высоким удельным сопротивлением. В этом случае необходимо устанавливать глубинные электроды, чтобы достигнуть более глубоких слоев грунта, у которых может быть лучшая проводимость.

Мороз значительно увеличивает удельное сопротивление грунта, которое может достигать нескольких тысяч Ом·м в замороженном слое. Толщина этого замороженного слоя в некоторых областях может составить 1 м и более.

Засуха также увеличивает удельное сопротивление грунта. Эффект засухи может наблюдаться в некоторых областях до глубины 2 м. Значения удельного сопротивления при таких условиях могут быть такого же порядка, как и во время мороза.

B.2 Удельное сопротивление грунта

В таблице B.54.1 приведена информация о значениях удельного сопротивления для определенных типов грунта.

Из таблицы B.54.2 видно, что удельное сопротивление может изменяться в значительной степени для того же самого типа грунта.

Таблица B.54.1 - Удельное сопротивление для различных типов грунта

Для первого приближения к определению сопротивления заземляющего электрода можно произвести расчет, используя средние значения, указанные в таблице B.54.2.

Очевидно, что расчеты, сделанные исходя только из этих значений, дают лишь сугубо приблизительное значение сопротивления заземляющего электрода. С помощью формулы, приведенной в пункте B.3, путем измерения сопротивления возможно оценить среднее значение удельного сопротивления грунта. Такие знания могут быть полезны для дальнейших работ, проводимых в аналогичных условиях.

Таблица B.54.2- Изменение удельного сопротивления для различных типов грунта

B.3 Заземляющие электроды, заглубленные в грунт

B.3.1 Составные части Заземляющие электроды, заглубленные в грунт, могут быть выполнены:

• из стали горячего цинкования,
• стали в медной оболочке,
• стали с электроосажденным медным покрытием,
• нержавеющей стали,
• меди без покрытия.

Соединения между различными металлами не должны быть в контакте с грунтом. Не следует применять другие металлы и сплавы.

Минимальная толщина и диаметры деталей принимаются для обычных рисков химического и механического старения. Однако эти размеры могут быть недостаточными в ситуациях, где присутствуют существенные риски коррозии. С такими рисками можно встретиться в грунтах, где циркулируют блуждающие токи, например возвратные постоянные электрические токи в электрической тяге или вблизи установок катодной защиты. В этом случае необходимо принять специальные меры предосторожности.

Заземляющие электроды заглубляют в самых влажных частях грунта. Они должны быть расположены вдали от свалок отходов, где возможна фильтрация, например, экскрементов, жидких удобрений, химических продуктов, кокса и т.д., которые могут их разъесть, и максимально далеко от оживленных мест.

B.3.2 Оценка сопротивления заземляющего электрода

a) Горизонтально проложенный под землей проводник.

Сопротивление заземляющего электрода R, образованного горизонтально проложенным под землей проводником (см. 542.2.3 и таблицу 54.1), приблизительно рассчитывают по формуле

,

где ρ - удельное сопротивление грунта, Ом·м;

L - длина траншеи, занятой проводниками, м.

Следует отметить, что укладка проводника в траншее извилистым путем не дает заметного снижения сопротивления заземляющего электрода.

Практически этот проводник монтируется двумя различными способами:

• заземляющий электрод фундамента здания: заземляющие электроды укладывают в виде замкнутого контура по периметру здания. Его длину принимают равной периметру здания;
• горизонтальные траншеи: проводники прокладывают под землей на глубине приблизительно 1 м в специальных траншеях, вырытых для этой цели.

Траншеи следует заполнять не камнями, шлаком или подобными материалами, а землей, способной сохранять влажность.

b) Проложенные под землей полосы.

Для обеспечения хорошего контакта двух поверхностей с грунтом сплошные полосы следует уложить вертикально (на ребро).

Полосы прокладывают под землей таким образом, чтобы их верхний край располагался приблизительно на глубине одного метра.

Сопротивление R проложенного под землей заземляющего электрода в виде полосы на достаточной глубине приблизительно равно

,

где ρ - удельное сопротивление почвы, Ом·м;

L - периметр полосы, м.

c) Электроды, установленные вертикально под землей.

Сопротивление R вертикально расположенного под землей заземляющего электрода (см. 542.2.3 и таблицу 54.1) приблизительно рассчитывают по формуле

,

где ρ - удельное сопротивление почвы, Ом·м;

L - длина стержня или трубы, м.

Если существует риск замерзания грунта или засухи, длина стержней должна быть увеличена на 1 или 2 м.

Значение сопротивления заземляющего электрода возможно уменьшить путем соединения нескольких вертикальных стержней параллельно, в случае двух стержней - на расстоянии друг от друга, равном длине одного стержня, и на большем расстоянии, если применяют более чем два стержня.

Дополнительно установленные длинные стержни, учитывая неоднородность грунта, могут достигнуть горизонта с низким или незначительным удельным сопротивлением.

B.4 Металлические колонны в качестве заземляющих электродов

Металлические колонны, входящие в металлоконструкцию и расположенные в грунте на определенной глубине, возможно использовать в качестве заземляющего электрода.

Сопротивление R расположенной под землей металлической колонны приблизительно рассчитывают по формуле

,

где L - расположенная под землей длина колонны, м;

d - диаметр цилиндра, образованного колонной, м;

ρ - удельное сопротивление грунта, Ом·м.

Ряд соединенных колонн, расположенных вокруг здания, дает сопротивление того же порядка, что и заземляющий электрод фундамента.

Замоноличивание в бетон не исключает возможность применения колонн как заземляющих электродов и несущественно изменяет сопротивление заземляющего электрода.

Приложение C (справочное). Монтаж заземляющих электродов в фундаменте из бетона

C.1 Общие требования

Бетон, используемый для сооружения фундаментов зданий, обладает определенной проводимостью и, как правило, большой площадью соприкосновения с грунтом. Поэтому для целей заземления допускается использовать металлические электроды без покрытия, полностью заделанные в бетон, при условии, что бетон не изолирован от грунта с помощью специальной теплоизоляции или другими способами. Из-за химических и физических эффектов сталь без покрытия, сталь горячего цинкования и другие металлы, замоноличенные в бетон на глубину более 5 см надежно защищены от коррозии практически на все время существования здания. Также, где это возможно, следует использовать проводящие свойства арматуры здания.

Замоноличивание в бетон заземляющих электродов фундамента во время монтажа здания является экономичным решением, позволяющим получить хороший заземляющий электрод с большим сроком службы, поскольку:

• это не требует дополнительных земляных работ;
• заземляющий электрод устанавливают на глубине, где нет отрицательных влияний, связанных с сезонными погодными условиями;
• обеспечивается хороший контакт с грунтом;
• охватывается фактически вся поверхность фундамента здания, что приводит к минимизации полного сопротивления заземляющего электрода;
• обеспечивается оптимальное устройство заземления для системы молниезащиты;
• с начала монтажа здания заземляющий электрод возможно использовать в качестве заземляющего электрода для электрической установки стройплощадки.

Помимо эффекта заземления замоноличенные в бетон заземляющие электроды фундамента обеспечивают хорошую базу для системы основного уравнивания потенциалов.

При монтаже замоноличенных в бетон заземляющих электродов фундамента предлагается выполнять следующие указания и рекомендации.

C.2 Другие соображения по применению замоноличенных в бетон заземляющих электродов фундамента

Если фундамент здания необходимо полностью защитить от потери тепловой энергии с помощью изоляции из непроводящих материалов или если фундамент должен иметь гидроизоляцию, применяют, например, пластмассовые листы толщиной более 0,5 мм; использование проводящих частей в качестве заземляющего электрода неэффективно. В этих случаях металлическую арматуру допускается применять для защитного уравнивания потенциалов, а в целях заземления следует применять другое устройство заземления, например замоноличенные в бетон заземляющие электроды фундамента, расположенные ниже изолированного фундамента, или устройство заземления вокруг здания, или заглубленные в грунт заземляющие электроды фундамента.

C.3 Конструкция заземляющих электродов фундамента из бетона

C.3.1 Для бетонных фундаментов без металлической арматуры конструкция замоноличенных в бетон заземляющих электродов фундамента должна соответствовать типу и размерам фундамента. Предпочтение следует отдавать замкнутым кольцевым конструкциям, состоящим из одного или нескольких колец, или прямоугольным конструкциям с линейными размерами до 20 м.

C.3.2 Чтобы избежать снижения (менее 5 см) расстояния до грунта замоноличенных в бетон проволочных электродов, применяют специальные средства. Если в качестве электродов используют полосу, то ее необходимо зафиксировать относительно края таким образом, чтобы избежать образования полостей без бетона под полосой. Если присутствует арматура, проволочные электроды должны быть скреплены с ней с промежутками не более 2 м. Соединения выполняют в соответствии

с 542.3.2. Применения клиновых соединителей следует избегать.

C.3.3 У замоноличенных в бетон проволочных электродов выполняют по крайней мере один вывод для наконечника для каждого бетонного элемента здания для соединения с электрической системой здания с соответствующей точкой соединения (например, с главной заземляющей шиной), или должно быть окончание в специальном соединительном зажиме, заложенном в поверхность бетона для соединения. В точке соединения вывод для наконечника должен быть доступен для обслуживания и измерений.

Для системы молниезащиты и для зданий со специальными требованиями относительно оборудования информационных технологий, требуется более одного вывода для наконечника заземляющего электрода фундамента, например для проводника токоотвода системы молниезащиты.

Для соединений в фундаменте, проложенных в грунте вне бетонного фундамента, необходимо учесть возможность коррозии стальных проводников (см. C.4). Для таких соединений рекомендуется, чтобы они входили в бетон в пределах здания или снаружи на соответствующей высоте над уровнем земли.

C.3.4 Минимальную площадь поперечного сечения электродов, включая выводы для наконечника, выбирают в соответствии с таблицей 54.1. Соединения должны быть надежными и с соответствующими электрическими характеристиками (см. 542.3.2).

C.3.5 Металлическую арматуру фундамента здания возможно использовать в качестве электрода при условии, что соединения удовлетворяют требованиям 542.3.2. Паяные соединения допускаются только с разрешения главного инженера (архитектора) проекта на основании анализа конструкции здания. Соединения, выполненные только с помощью вязальной стальной проволоки, из-за отсутствия надежного контакта не допускаются, но могут подходить для обеспечения электромагнитной совместимости информационных технологий. Напряженную арматуру не следует использовать в качестве заземляющего электрода.

Если сваренные сетки, сделанные из проволоки меньшего диаметра, применяют для армирования, то их возможно использовать в качестве электродов, если они надежно соединяются более чем в одной точке с выводом для наконечника или другими частями заземляющего электрода, чтобы обеспечить по крайней мере ту же самую площадь поперечного сечения, как указано в таблице 54.1. Минимальный диаметр отдельных проволок таких сеток - не менее 5 мм с четырьмя соединениями между выводом для наконечника и сеткой в различных точках каждой сетки.

C.3.6 Соединение электродов не допускается выполнять транзитом между различными частями протяженных фундаментов. В этом случае для обеспечения необходимых электрических соединений соединители устанавливают вне бетона.

C.3.7 Замоноличенные в бетон заземляющие электроды фундамента отдельных опор (например, при строительстве больших помещений), должны быть соединены с замоноличенными в бетон заземляющими электродами фундамента других опор с применением соответствующих заземляющих проводников. При размещении таких соединений в грунте см. C.4.

C.4 Возможные проблемы коррозии для других заземленных установок, расположенных снаружи замоноличенных в бетон заземляющих электродов фундамента

Следует учитывать, что обычная сталь (без покрытия или горячего цинкования), замоноличенная в бетон, обладает электрохимическим потенциалом, равным меди, заглубленной в грунт.

Следовательно, существует опасность электрохимической коррозии с другими заземляющими электродами, выполненными из стали и заглубленными в грунт вблизи фундамента и соединенными с заземляющим электродом фундамента, замоноличенным в бетон. Этот эффект можно также наблюдать для армированных фундаментов больших зданий.

Никакой стальной электрод не следует устанавливать в грунте вблизи бетонного фундамента, кроме электродов, изготовленных из нержавеющей стали или другим способом с хорошей защитой от влаги. Горячее цинкование, окраска или другие подобные покрытия недостаточны для этих целей. Дополнительные заземляющие электроды вокруг и около таких зданий не следует изготавливать из стали горячего цинкования для обеспечения достаточного срока службы этой части заземлителя.

C.5 Окончание работ по монтажу заземляющих электродов в фундаменте из бетона

C.5.1 После подготовки электродов и/или соединенной арматуры перед заливкой бетона квалифицированное лицо обязано подготовить соответствующие документы. Документы должны содержать описание, планы и фотографии и быть включены в состав основного комплекта документов электрической установки (см. ГОСТ Р 50571.16).

C.5.2 Бетон, применяемый для фундамента, должен содержать не менее 240 кг цемента на 1 м³ бетона. У бетона должна быть соответствующая полужидкая консистенция, чтобы заполнить все полости, расположенные ниже электродов.

Приложение D (справочное). Расчет коэффициента k по 543.1.2 (см. также ГОСТ Р МЭК 60724 и ГОСТ Р МЭК 60949)

Коэффициент k рассчитывают по формуле

,

где Q_c - объемная теплоемкость материала проводника при 20 °C, Дж/°C·мм³;

β - величина, обратная температурному коэффициенту удельного сопротивления проводника при 0 °C, °C;

ρ₂₀ - удельное электрическое сопротивление материала проводника при 20 °C, Ом·мм;

θ_i - начальная температура проводника, °C;

θ_f - конечная температура проводника, °C.

Таблица D.54.1 - Значения параметров для различных материалов

Материал	βa, °C	Qca, Дж/°C·мм3	ρ20a, Ом·мм
Медь	234,5	3,45 ⋅ 10-3	17,241 ⋅ 10-6	226
Алюминий	228	2,5 ⋅ 10-3	28,264 ⋅ 10-6	148
Сталь	202	3,8 ⋅ 10-3	138 ⋅ 10-6	78
a Значения приняты по ГОСТ Р МЭК 60949.

Таблица D.54.2 - Значение коэффициента k для изолированных защитных проводников, не являющихся жилой кабеля и не проложенных совместно с другими кабелями

Таблица D.54.3 - Значение коэффициента k для неизолированных защитных проводников, находящихся в контакте с оболочкой кабеля, но проложенных не в общем пучке с другими кабелями

Таблица D.54.4 - Значение коэффициента k для защитных проводников, являющихся жилой кабеля или проложенных в одном пучке с другими кабелями или изолированными проводами

Таблица D.54.5 - Значение коэффициента k для защитных проводников, таких как металлическая броня кабеля, металлическая оболочка кабеля, концентрические проводники и т.п.

Таблица D.54.6 - Значение коэффициента k для неизолированных проводников, когда указанные температуры не создают угрозы повреждения находящихся вблизи материалов
