При организации заземляющего устройства часто возникает путаница — какой выбрать заземляющий проводник: полосу, проволоку или проводник в ПВХ изоляции.

Для начала обратимся к терминологии. Так, заземляющий проводник — это проводник, соединяющий заземляемую часть (точку) с заземлителем. Т.е. заземляющий проводник одним концом подключается к главной заземляющей шине, а вторым концом — к заземлителю. С одного конца проводник должен иметь наконечник с отверстием под болт, которым он будет подключаться к ГЗШ. Подключение к заземлителю осуществляется различными способами (к примеру, зажимом).

Безусловно, установить наконечник с отверстием под болт проще всего на проводник в ПВХ изоляции. Именно поэтому в качестве заземляющего проводника удобнее использовать именно его.

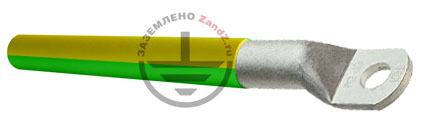

К примеру, проводник заземляющий ZANDZ ZZ-500-103 с уже установленным наконечником под болт D8. Сечение проводника 25 ммобусловлено требованиями ГОСТ Р 50571.5.54-2011.

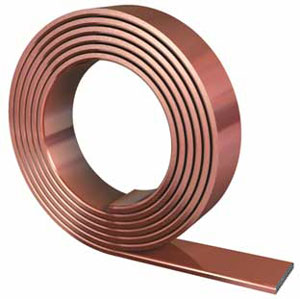

Полоса заземления зачастую используется для соединения заземляющих электродов между собой. К примеру, GALMAR GL-11075-10, которая изготовляется из катанной стали с медным покрытием чистотой 99.9%, нанесенным электролитическим способом. Такая полоса имеет долгий срок службы — 30 лет.

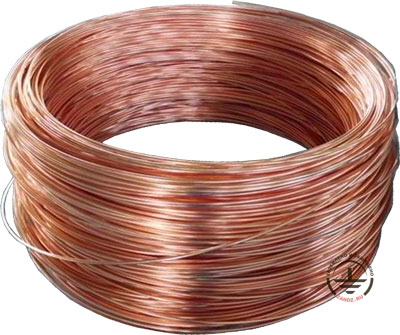

Для соединения заземляющих электродов также используется омедненная проволока. К примеру, GALMAR GL-11149-10, выполненная по той же технологии с электролитическим нанесением, что и омедненная полоса GALMAR. Помимо "соединительной" роли проволока может выполнять и роль токоотводов или молниеприемной сетки в системе внешней молниезащиты.

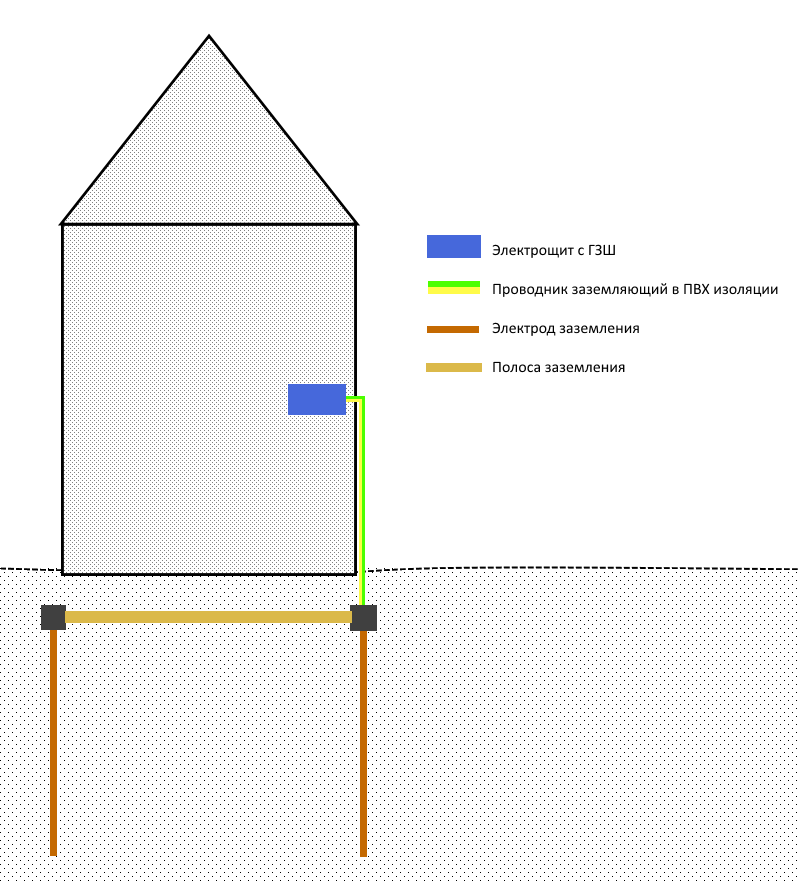

На рисунке ниже представлена схема заземляющего устройства без подключения к ней внешней молниезащиты.

Масштаб не соблюден.

Консультации по выбору, проектированию и монтажу систем заземления и молниезащиты Вы можете получить у специалистов ZANDZ.
