Количество и многообразие фотогальванических установок постоянно увеличивается. Где бы не размещалось фотогальваническое оборудование - на крыше небольшого частного дома, на специализированной территории или на земле - во всех случаях необходимо обеспечить молниезащиту и защиту от импульсных перенапряжений. Различные производители (DEHN, CITEL, OBO Betterman) предлагают широкий выбор компонентов для внешней молниезащиты и устройств защиты от импульсных перенапряжений, разработанных специально для применения в фотогальванических установках.
К примеру, электротехнический концерн CITEL выпустил серию УЗИПов на различные напряжения.
Для небольших фотогальванических систем, выдающих от 12 до 350В, предназначены УЗИПы 200-й серии,(с DS220-12DC на 12В, до DS240-350DC на 350В).
Серия DS200-DC используется для:
- молниезащиты и защиты от импульсных перенапряжений входных и выходных каскадов источников электропитания,
- молниезащиты и защиты от импульсных перенапряжений входов питания чувствительных электроустановок, электронных приборов
- молниезащиты и защиты от импульсных перенапряжений измерительных цепей
- молниезащиты и защиты от импульсных перенапряжений систем дистанционного управления и телеметрии
Для систем с напряжением солнечной батареи выше 350В предлагаются устройства серии DS50PV.
Серия DS50PV:
- Время срабатывания от импульса перенапряжения - менее 25 нс
- Самовосстанавливающаяся схема после прохождения опасного импульса
- Защитный модуль (тип 2) для фотогальванических энергетических установок
- Номинальный / максимальный импульсный ток: In: 20 кA / Imax: 40 кA (на каждый полюс)
- Сменный защитный модуль
- Удаленная сигнализация (опционально)
- Соответствие стандартам ГОСТ51992, EN 61643-11 и IEC 61643-1
Устройства 1-й ступени DS60VGPV, способные пропускать часть прямого тока молнии до 12,5кА, предназначены для солнечных панелей, расположенных на значительном расстоянии от инвертора и не имеющих с ним общей системы заземления (либо если есть вероятность прямого удара молнии).
DS60VGPV:
- Защитный модуль (тип 1+2) для фотогальванических энергетических установок
- Ток грозового разряда Iimp: 12,5 кА (10/350 мкс) на каждый полюс
- Размыкающее устройство безопасности
- Дистанционная сигнализация рабочего состояния
- Соответствие стандартам EN 61643-11 и IEC 61643-1

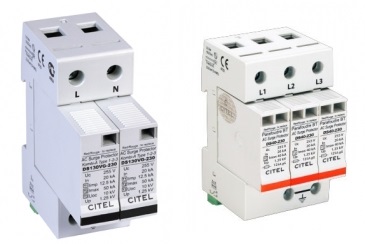

УЗИПами 1+2-й ступени серии DS130 или 2-й ступени серии DS40 производится защита выходной части инвертора.
Помимо защиты от перенапряжений также следует помнить о защите от прямых ударов молнии. Для решения этой задачи отлично подойдёт внешняя молниезащита GALMAR.
