Мы уже неоднократно писали о традиционных и активных молниеприёмниках, технологии "рассеяния гроз" и предупреждающих системах Thor. Однако, при занятии молниезащитой стоит также учитывать различные характеристики самой молнии.
Для сбора таких данных существуют специальные устройства. Эта статья — об одном из них.
Речь идёт о системе регистрации молнии, которая анализирует разряды и предоставляет эти данные владельцу.
Благодаря этим данным могут проводиться профилактические работы на оборудовании, которой попадает под риск удара молнией. Вкупе с установленной системой внешней (молниеприёмники, токоотводы) и внутренней (устройства защиты от импульсных перенапряжений) молниезащиты, можно гарантировать безотказную работу всего защищаемого оборудования.
Такая система (регистрации молнии) используется в самых различных условиях и на самых разных объектах. Например, на ветровых энергетических установках (турбинах). Использование таких систем на турбинах обеспечивают безотказную работу оборудования, а это верный способ к уменьшению затрат электроэнергии.

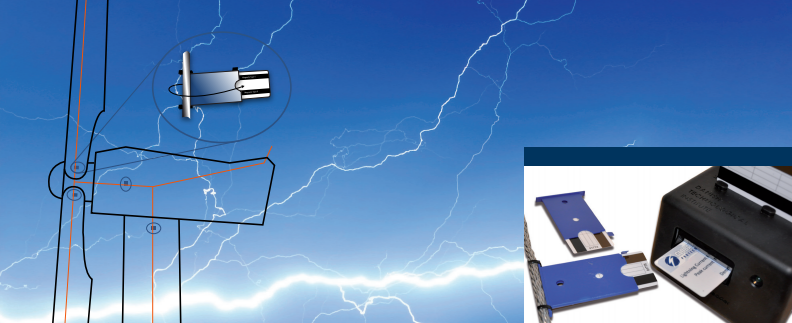

Система регистрации молнии состоит из трех компонентов:
- карты-датчика с держателем карты;
- кардридера;
- программы анализа и отчётностью.
Система используется в условиях с температурой от -30°C до до +80°C
Установка
Держатель карт фиксируется на токоотводе, в него вставляется карта.
Для одной ветровой энергетической установки может быть использовано несколько карт. Это обеспечит более детальный анализ тока молнии в точке удара и его распределении.
Получение данных с карты происходит через программное обеспечение, установленное на вашем компьютере. Для считывания необходимо воспользоваться кардридером, подключенным к ПК.
Как работает система
Когда удар молнии проходит в землю через токоотвод, вокруг проводника создаётся магнитное поле. Сила магнитного поля пропорциональна амплитуде молнии и уменьшается с приближением к проводнику.
Применяя карту со специальным магнитным кодом вертикально на проводнике,
магнитное поле, создаваемое током молнии, приведет к удалению данных в области где его сила выше, чем может выдержать магнитный код.
Оценивая расстояние от проводника (где стирается код), можно определить пик амплитуды тока молнии. Данные о максимальном токе молнии, которому была подвержена карта, можно получить, вставив карту в кардридер. Динамический диапазон карты-датчика составляет 6-300 кА.
