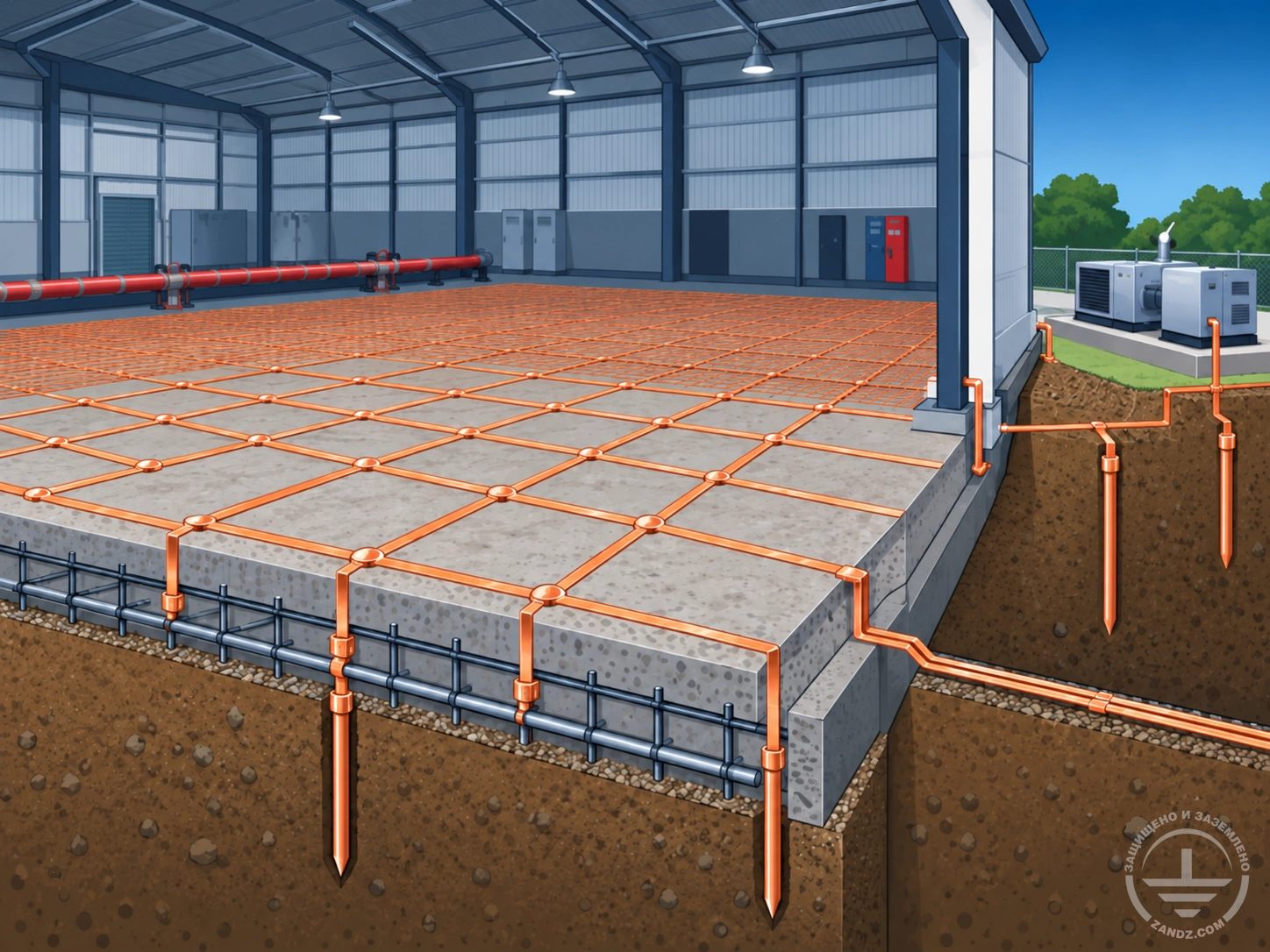

Схематическая реконструкция системы заземления высоковольтной испытательной лаборатории Winder Power.
Иллюстрация создана на основе фотографии Omega Red Group
Компания Winder Power Ltd, расположенная в Пудси (Лидс, Великобритания), — ведущий британский производитель распределительных, силовых и сетевых трансформаторов, которые применяются на объектах критической национальной инфраструктуры: в энергетике, на транспорте, в промышленности и в сфере возобновляемой энергетики. Некоторые трансформаторы во время испытаний весят десятки тонн, поэтому для них требуется исключительно надёжная и безопасная среда для высоковольтных (HV) испытаний.
Чтобы поддержать дальнейшее развитие компании и ввести в эксплуатацию новую HV-лабораторию, Winder Power потребовалась полностью индивидуальная система заземления, рассчитанная на испытания грозовым импульсом и другие высокоэнергетические режимы. Разработку и монтаж этой специализированной заземляющей инфраструктуры в условиях сложной планировки существующего здания поручили компании Omega Red Group.
Перед проектированием провели полное обследование удельного сопротивления грунта, чтобы смоделировать условия и выбрать подходящее техническое решение. В состав системы вошли заземляющие электроды, устанавливаемые через скважины внутри испытательной зоны и снаружи здания — в районе генераторного оборудования. Одним из базовых элементов стала заземляющая сетка площадью 1 м², выполненная из медной полосы. Кроме того, в конструкции предусмотрели более 250 м² мелкой медной сетки для контроля градиентов поверхностного напряжения. Все элементы связали более чем 700 метрами медной ленты и свыше 350 паяными соединениями, а арматуру бетонной конструкции объединили для формирования единого электрического потенциала.
Основная сложность заключалась в необходимости одновременно учесть электрические характеристики системы, особенности существующего здания и значительные нагрузки от испытываемых трансформаторов. При этом решение должно было соответствовать требованиям международных разработчиков высоковольтного испытательного оборудования. В ходе работ инженеры уточняли расчётную модель, адаптировали методы монтажа и корректировали маршруты прокладки и глубину установки отдельных элементов.
В результате для Winder Power была создана интегрированная система заземления, предназначенная для безопасной и стабильной работы лаборатории при высоковольтных и грозовых импульсных испытаниях.
